Popis produktu

AS650

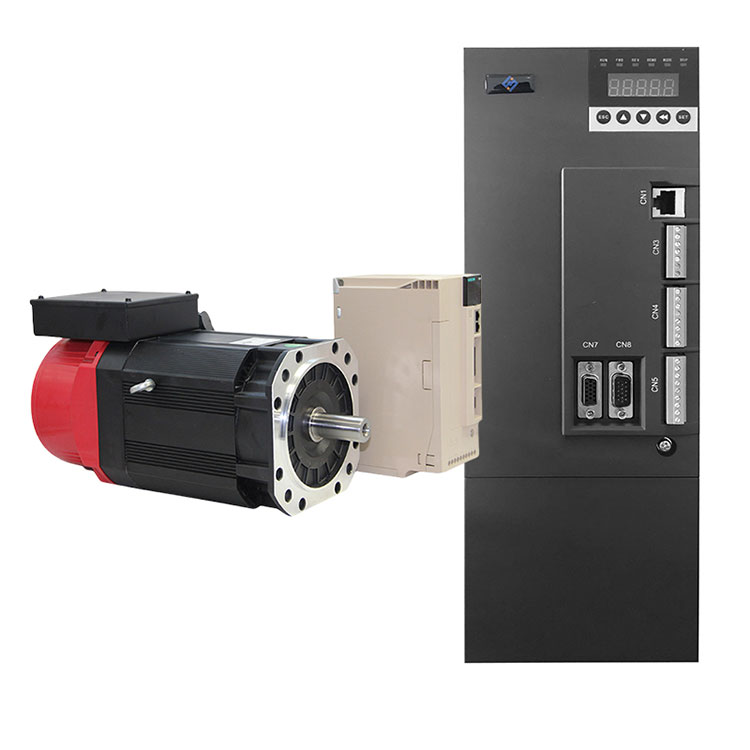

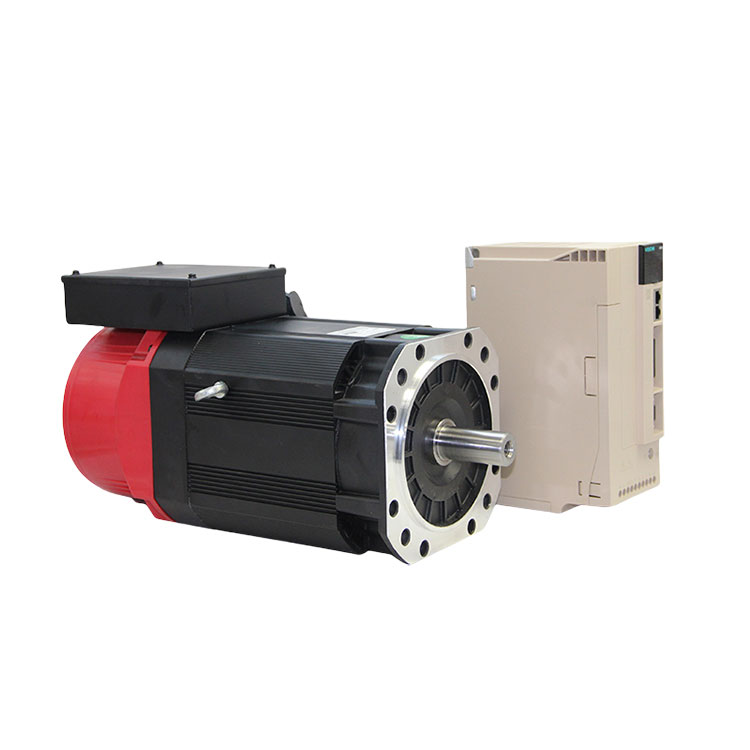

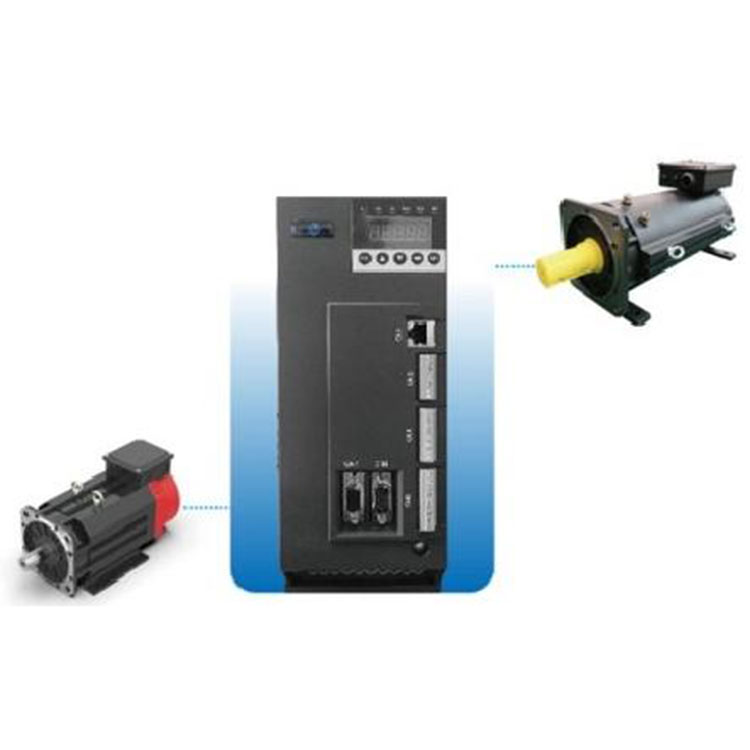

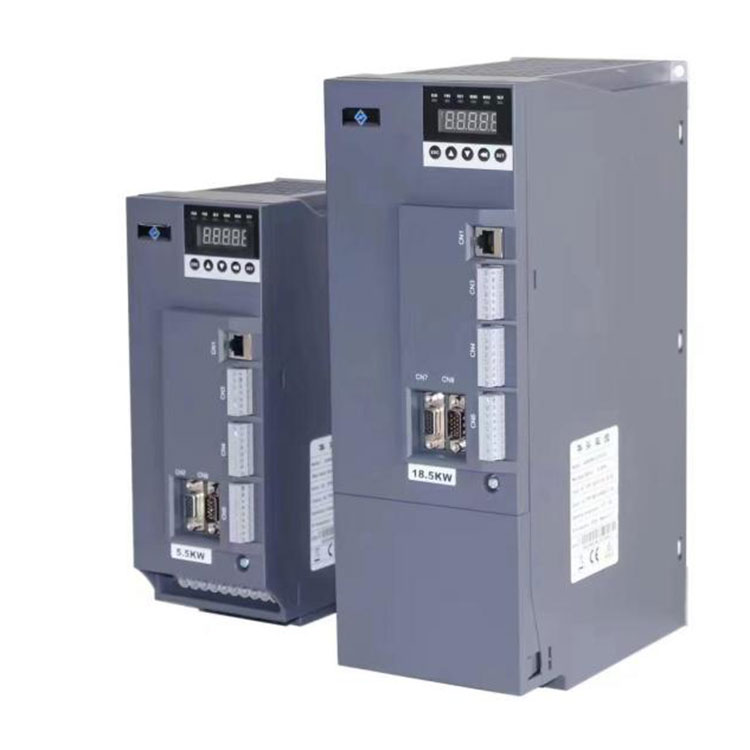

AC servopohon série AS650 realizuje úplné servo riadenie s uzavretou slučkou striedavých indukčných motorov a synchrónnych motorov s permanentnými magnetmi, integruje riadenie rýchlosti, riadenie polohy a riadenie krútiaceho momentu.

AC servopohon série AS650 má bohaté rozhrania, jednoduchú obsluhu a štandardné aplikácie je možné bezplatne ladiť, čo poskytuje inžinierom strojného dizajnu veľké pohodlie pri výbere, návrhu a ladení. Pohodlné rozhrania s CNC systémami a PLC systémami veľkých domácich a zahraničných značiek robia váš mechanický dizajn flexibilnejším a plne demonštrujú vašu konkurenčnú výhodu.

Ako vysokovýkonná servopohon je AC servopohon série AS650 obzvlášť cenovo výhodný v aplikáciách vysokovýkonných servopohonov, ako je riadenie vretena CNC obrábacích strojov, kovacích zariadení, tlačových zariadení, hydraulických servosystémov a zariadení na ťahanie drôtu. .

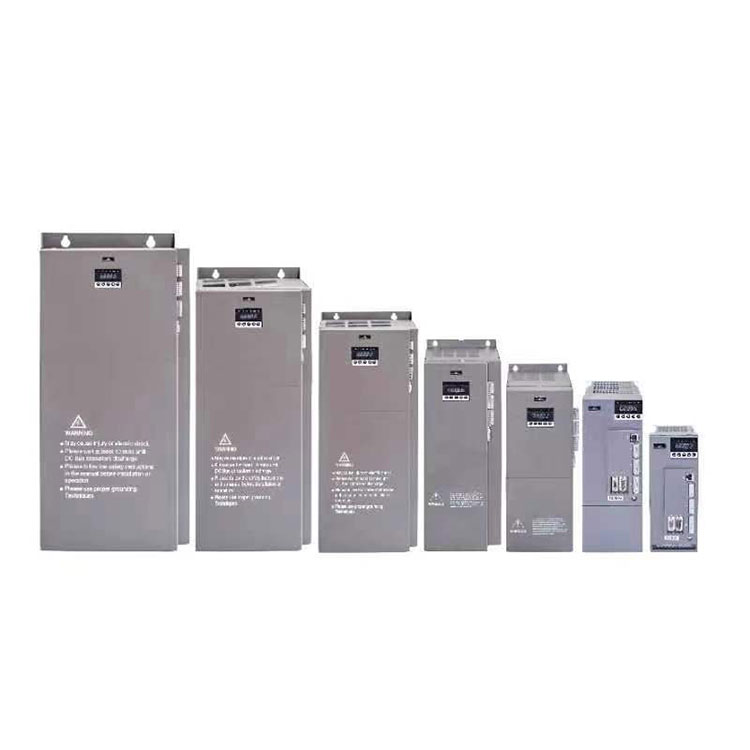

Rozmery servopohonu

výkon (KW)	A(mm	B (mm)	H(mm)	W (mm)	D (mm)	Priemer montážneho otvoru (mm)	Poznámka
výkon (KW)	Inštalačné rozmery		Rozmery			Priemer montážneho otvoru (mm)	Poznámka
4,0-7,5	90	251	262	100	155.8
11-18.5	108/90	341	353	120	207	7	—
22	110	386	398	147	263	7	—
30-37	130	445	456	172	259	7
45-75	177	544	560	240.5	330	7/6	—
90-110	195	615	638	270.5	370	10
132-160	220	715.5	738	349	413	10

Tabuľka výberu pohonu

séria	model	Vstupný výkon	kapacita batérie (kVA)	Vstupný prúd (A)	Výstupný prúd (A)	Adaptívny motor (kW)	Brzdová jednotka	Adaptačná vzdialenosť (Q/kW)	Množstvo brzdného odporu
AS650	2R2T3	3PH 380V 50/60 Hz Rozsah napätia 304~456V Miera nevyváženosti napätia menšia ako 3 % Miera nevyváženosti frekvencie menšia ako 3 %	4.8		6	2.2	vstavaný	75/0,8
	004T34		6	10.7	9	4		50/1,0
	5R5T3*		8.6	15.5	13	5.5		50/1,5
	7R5T3*		11.2	20.5	17	7.5		40/2
	011T3*		17	26	25	11		32/2
	015T34		21	35	32	15		20/2.5
	018T3*		24	38.5	37	18.5		32/2
	022T3'		30	46.5	45	22		32/2	2
	030T3*		40	62	60	30		20/2.5
	037T3*		50	76	75	37		20/2.5	2
	045T3*		60	92	90	45		16/2.5
	055T3*		72	113	110	55		16/2.5
	075T3'		100	157	150	75		16/2.5
	093T3*		116	180	170	93		16/2.5
	110T3*		160	214	210	110		16/2.5
	132T3*		192	256	253	132		16/2.5
	160T3*		231	307	304	160	žiadny
*Poznámka: Prípony modelu okrem E zahŕňajú R a C. Pre výkon 185kw a viac sa obráťte na výrobcu

Tabuľka výberu vodičov

Názov materiálu	Špecifikácie	Poznámka
Kábel spätnej väzby serva série AS650 3m s jedným snímačom	CB650ME-A-3000-T/CB650ME-B-3000-T (s leteckou zástrčkou)	Štandardný pohon s jedným kódovačom
Kábel pre spätnú väzbu servopohonu série AS650 s dĺžkou 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (iba pre systém Syntec)	Štandardný pohon s jedným kódovačom
Kábel spätnej väzby serva série AS650 3m s dvojitým kódovačom	CB650MD-A-3000-T/CB650MD-B-3000-T (s leteckou zástrčkou)	Duálne kódovače Ovládače sa dodávajú štandardne
Kábel pre spätnú väzbu servopohonu série AS650 s dĺžkou 3 m	CB650MS-A-3000-T/CB650MS-B-3000-T (iba pre systém Syntec)
*Poznámka: Hodnota v špecifikácii modelu označuje dĺžku, ako napríklad "CB650MD-A-3000-T", čo znamená, že dĺžka kábla je 3 metre. Káble iných dĺžok sú voliteľné. Ak je požadovaných 5 metrov, číslo modelu je „CB650MD-A-5000-T“ a ostatné dĺžky sú podobné. Bežné dĺžky sú 5 metrov, 8 metrov a 10 metrov.

Naše výhody

Vynikajúci výkon ovládania:

Dokáže dokonale realizovať riadenie VF, vektorové riadenie s otvorenou slučkou a servo riadenie s plne uzavretou slučkou AC indukčných motorov a synchrónnych motorov s permanentnými magnetmi

Stabilná prevádzka pri ultra nízkych otáčkach a vysoký krútiaci moment

Dobrá dynamická odozva

Pri prevádzke bez záťaže dosahuje prúd pohonu minimum, čím sa maximalizuje energeticky úsporný pohon

Riadenie polohy a riadenie krútiaceho momentu majú vyššiu presnosť

Optimalizovaný prúdový algoritmus a hardvérová konfigurácia zvyšujú kapacitu preťaženia vodiča

Bohaté funkcie rozhrania

7 vstupných/2 výstupných prepínačov vstupno/výstupného rozhrania, 2 reléové výstupné porty

3 analógové vstupy, 1 analógové výstupné rozhranie

2 vstupné rozhrania enkodéra, 1 výstupné rozhranie enkodéra

1 vysokorýchlostné impulzné vstupné rozhranie

1 skupina multifunkčného diferenciálneho impulzného vstupného rozhrania

Štandardné komunikačné rozhranie RS232

Rozhranie vysokorýchlostnej ethernetovej zbernice Mechatrolink-lll Ethercat

Bohaté a výkonné ovládacie funkcie

Vektorový pohon s plne uzavretou slučkou dokáže dokonale realizovať presné:

Ovládanie rýchlosti

Ovládanie krútiaceho momentu

Ovládanie polohy (uhlu).

Pohon Master-Slave, funkcia elektronického radenia

Jednoosové polohovanie a ďalšie funkcie

Externý snímač tlaku, možno použiť na hydraulický servo riadiaci systém

Vynikajúci výkon ovládania

Ovládanie strihu s pevnou dĺžkou

Kontrola napätia krimpovania
