Vzorkovanie jadra mimo šmyku

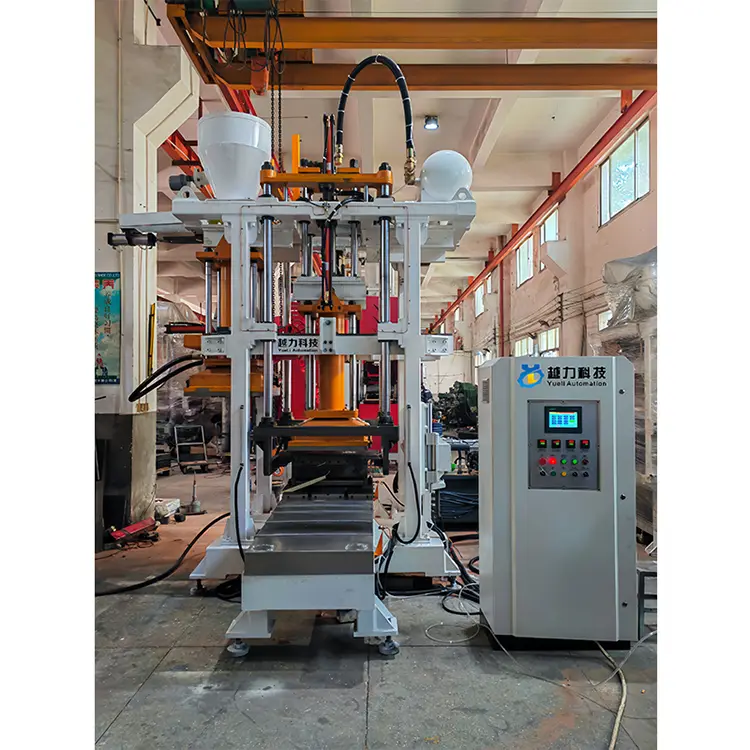

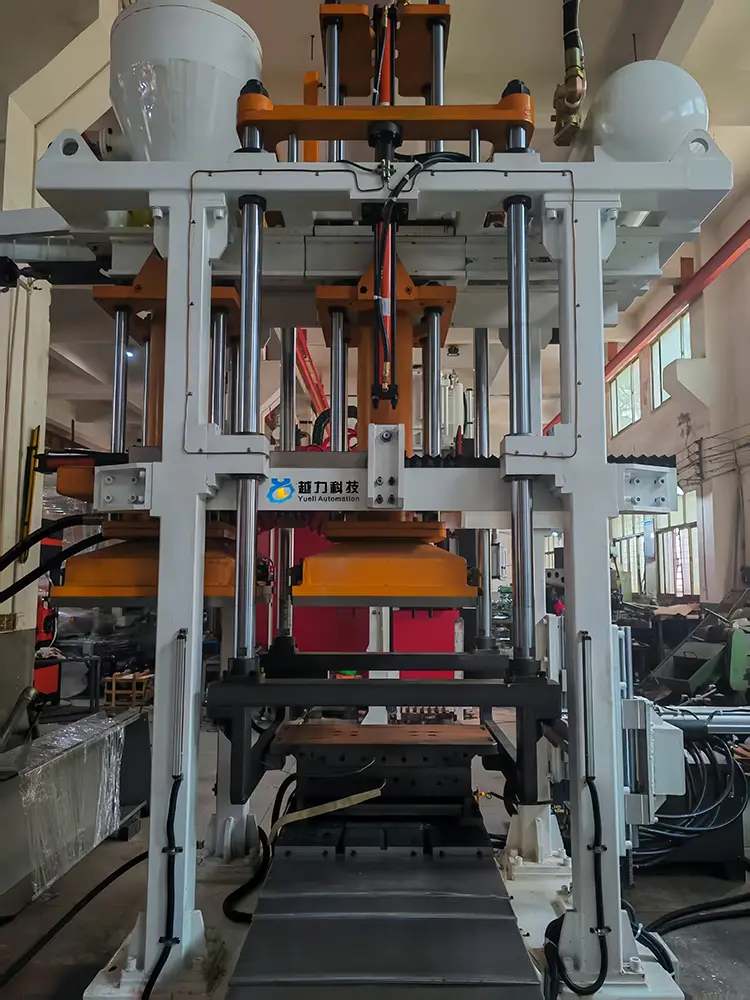

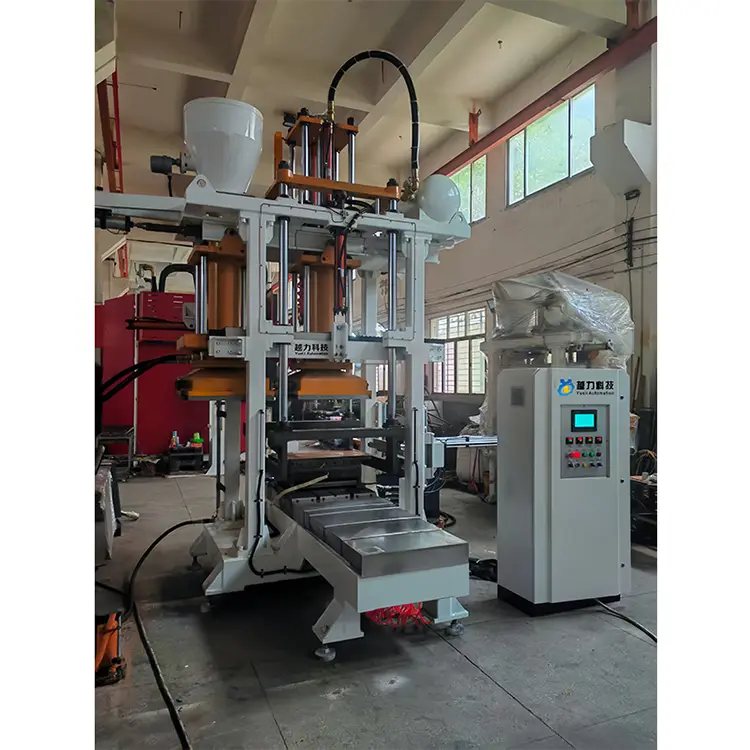

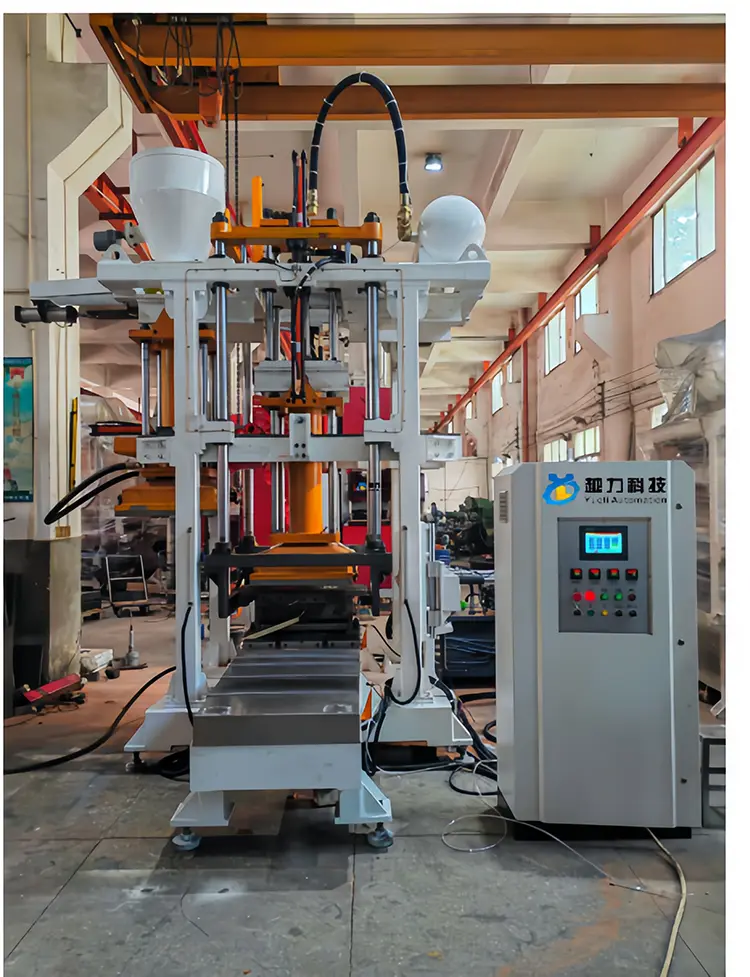

High-end plne automatický stroj na jadro Show Core Box Shooting. Rozlúčenie

◆ Úvod vybavenia:

[Plne automatické strieľanie jadrového jadra studeného jadra. Vodorovné rozlúčenie plesní]

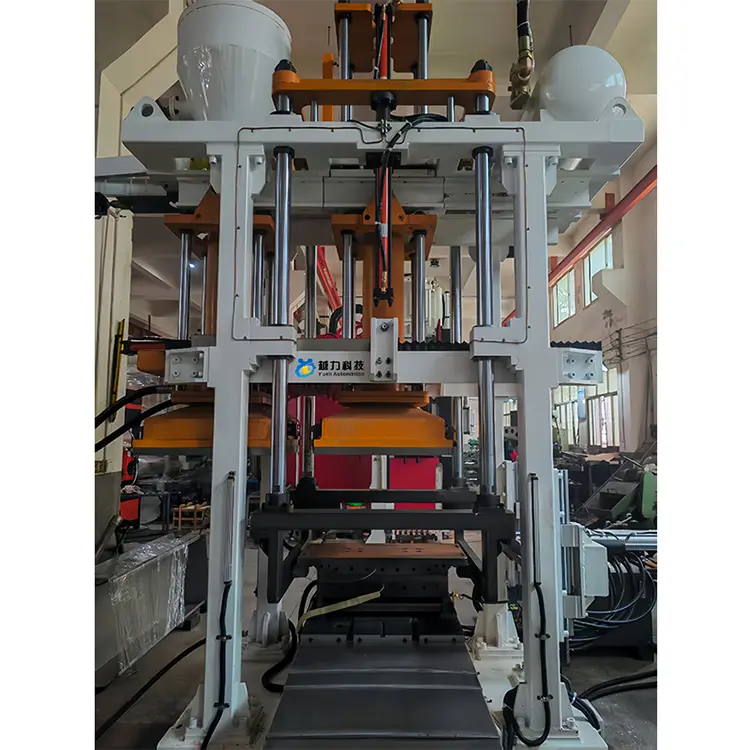

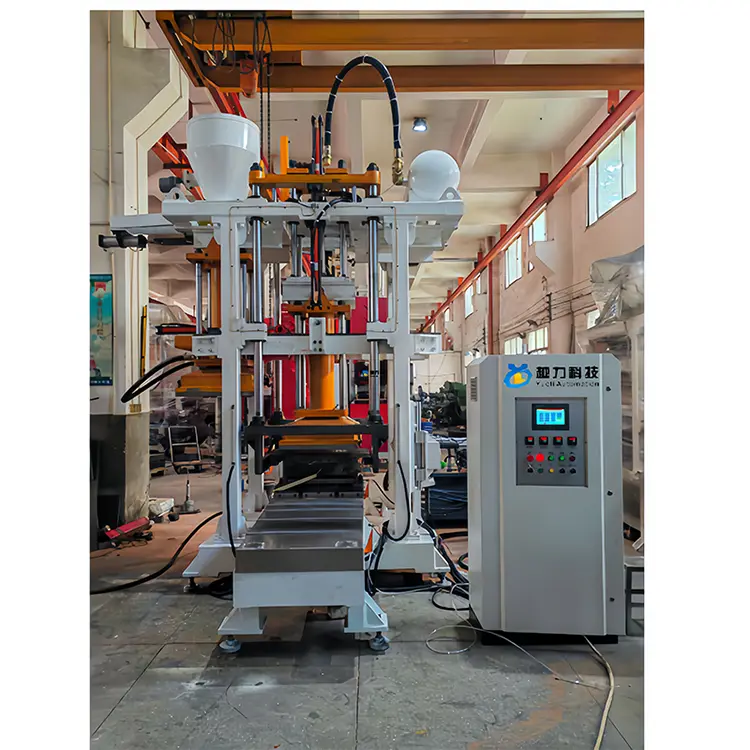

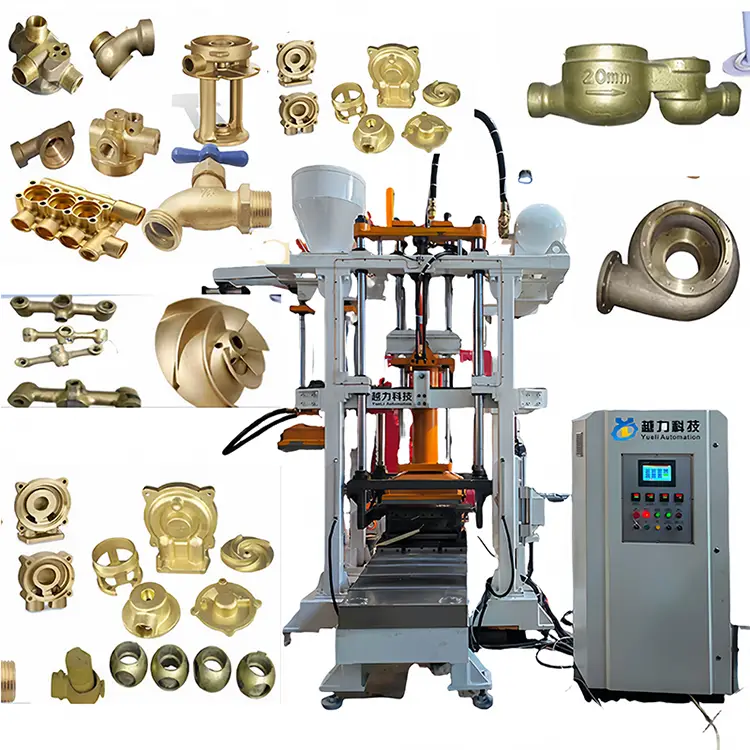

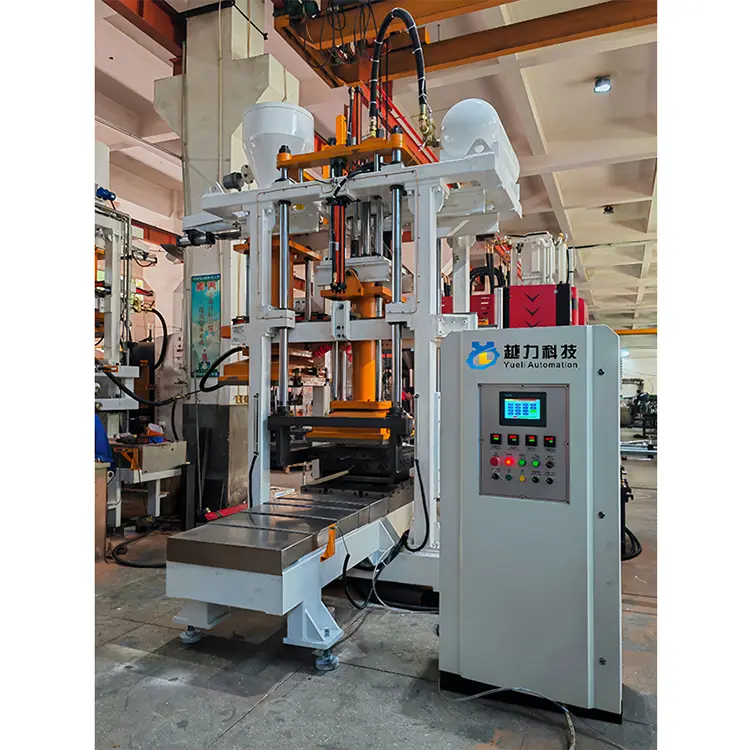

YL1080H-40A Plne automatický stroj na jadro so za studena jadro Shooting [vynikajúce vertikálne piesok streľba. „Horizontálne rozdelenie plesní.

Programovateľný systém riadenia programu PLC. Hydraulický systém Servo Precision. Odstránenie jadra z vonkajšej strany lineárneho sprievodcu kĺzavým strojom. Pridanie pieskového výťahu

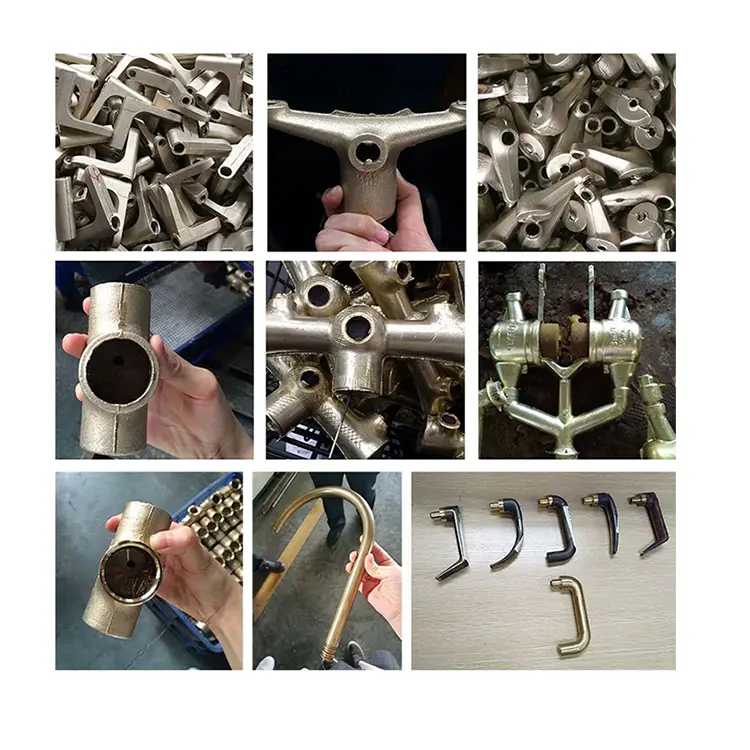

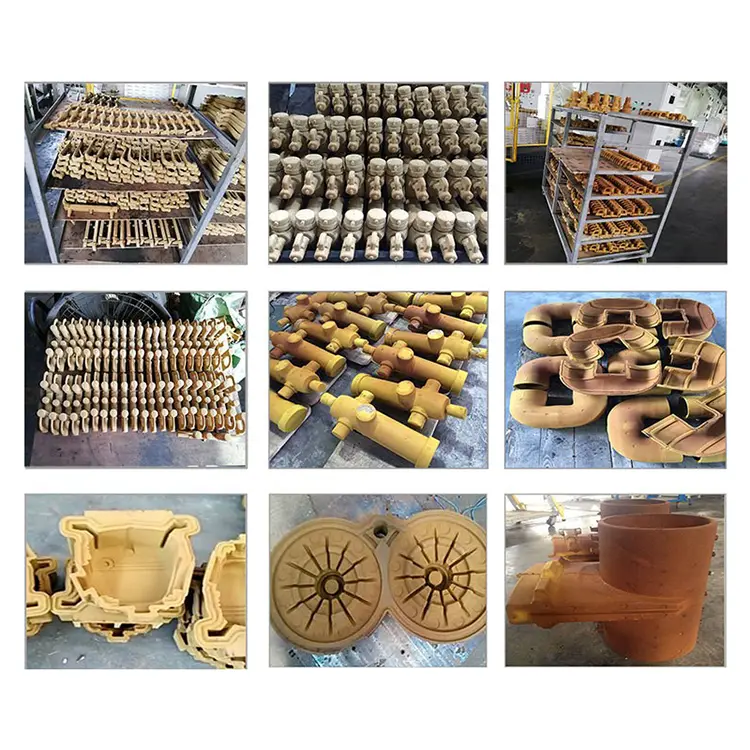

Plne automatické snímanie jadra studeného jadra (horizontálne rozlúčenie plesní) má tiež vynikajúcu vertikálnu streľbu z piesku. Horizontálne rozdelenie formy. Presná lineárna vodiaca spodnej formy sa odstráni na prevzatie jadra. Inteligentný stroj na pridávanie piesku, plne automatická/manuálna prevádzka, zariadenie na výrobu jadra jadra, pracuje na princípe vstreknutia zmiešaného surového piesku do jadrovej skrinky, fúkania plynu a potom rýchlo stvrdnutia, čím sa dosiahne tesný a hladký povrch. Vysoko kvalitné výrobky jadra pieskového jadra s presnými rozmermi sa široko používajú v odvetviach, ako je požiarna ochrana ventilu, liatinové odlievanie stohu formy a presné odlievanie nových zliatin hliníkových energetických hliníkov.

◆ Špecifikácie a modely hlavného zariadenia

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ Funkcie hlavných zariadení [YL1080H-40A Cold Core. „Vzorkovanie jadra mimo šmyku.

1. Vynikajúce vertikálne pieskovanie. Horizontálne rozdelenie foriem. Nemecký riadiaci systém Siemens

2. Hydraulický systém precízneho servo

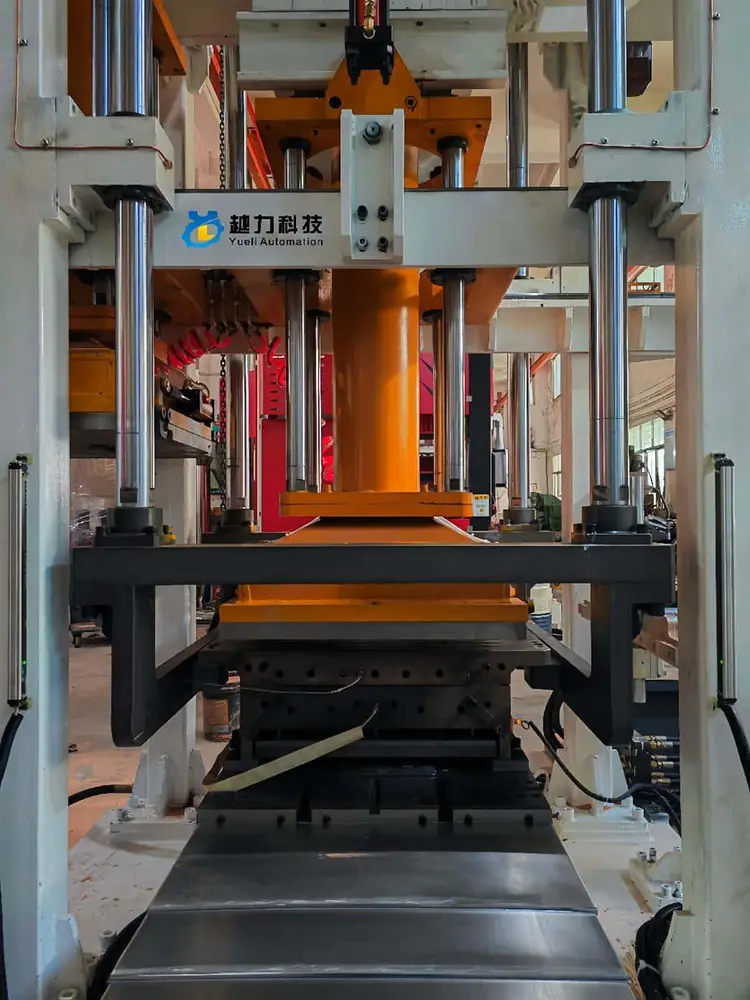

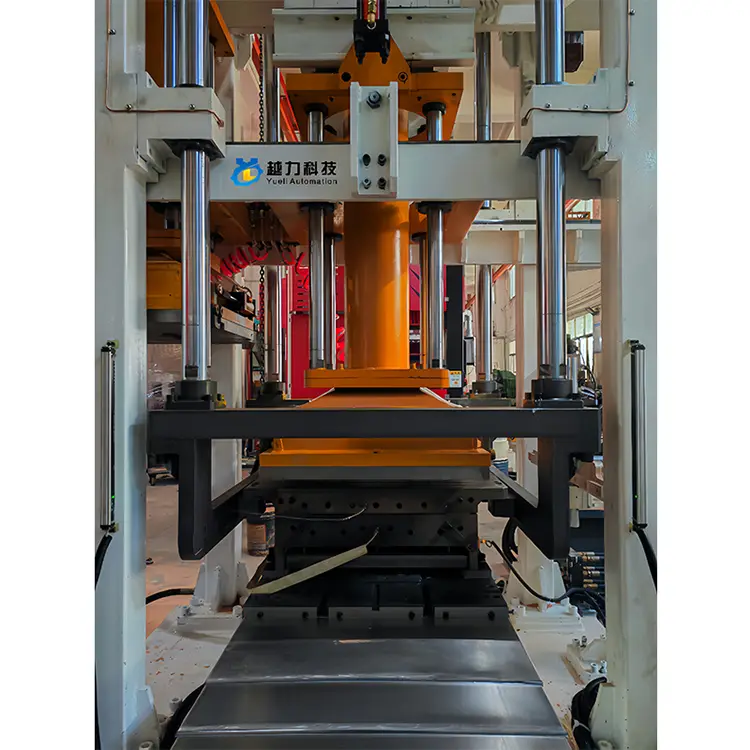

3. Jadro je prevzaté z vonkajšej strany presného lineárneho sprievodcu kĺzavým strojom dolnej matrice a používa sa inteligentný stroj na pridávanie piesku s pieskom

4. High-end environmentálne odlievací stroj s integrovaným dizajnom odstraňovania dymu a prachu pre celkový panel zariadenia

◆ Technické parametre hlavného zariadenia [YL1080H-40A Cold Core] “Vzorkovanie jadra mimo riadenia šmyku.

◆ Pracovný postup zariadenia [studené jadro YL1080H-40A. „Vzorkovanie jadra mimo šmyku.

Zadanie spodnej formy → Uzatvorenie formy [Tlak smerom nadol] → Zadanie kombinovaného modulu [modul točenia jadra] → Vstup do vstrekovania piesku → Vstrekovanie vstrekovania piesku → Vstrekovanie piesku → Vstrekovanie vstrekovania piesku → Vzostup vstrekovania piesku → Zadanie vstrekovania piesku (RESET)/Vstup do vzduchu → Zalúcanie hlavy piesku/Zložitie plesní/formy/pleseň Folmy/formy/forma

Scrapovanie piesku (čistiaci piesok) → Tlak smerujúcej dole vzduchovej injekčnej hlavy → Vstrekovanie vzduchu → Solidica pieskového jadra → Odpojenie kombinovaného modulu (odstránenie a resetovanie jadra) → Horná forma (zostávajúca forma piesku zostáva vo forme) → Prvé otvorenie formy 20 až 50 mm pieskové jadro (pieskové jadro pieskové jadro) → Druhé otváranie foriem/vzduchu stúpajúca → Nižšia forma → Nižšie (RESET)/pieskové pieskové plesne PSUM (PSY SORNOVÉ SPORNÉ FORM (Pieskové pieskové jadro (pieskové jadro pieskové jadro (pieskové jadro → spodná pleseň pieskov (dolná plastická pleseň → spodná pleseň → DeMolding) → Odstránenie jadra mimo stroj → ⒆ Čas odstraňovania jadra →

◆ Konfigurácia zariadenia [studené jadro YL1080H-40A. „Vzorkovanie jadra mimo šmyku.

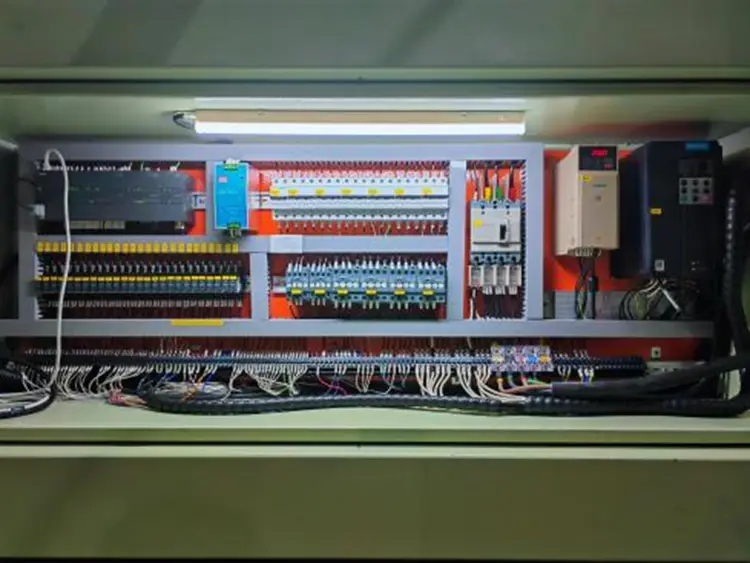

1. Elektrický riadiaci systém: High-end prevádzkový elektrický riadiaci systém od Siemens v Nemecku (dotyková obrazovka a typ rozdelenia programu)

Tlačidlá spínača Siemens Series (tlačidlo Štart, spínač rotačného prevodového stupňa]

2. Hydraulický systém: Huichuan Servo Precision Stepless Change Hydraulic System, Taiwan Značka Hydraulické komponenty

3. Pneumatický systém: Taiwan Airtac Precision Pneumatic System [valce. Elektromagnetický ventil. Procesor vzduchu

4. Systém atomizačného systému: čisto dovážaný systém liečby atomizácie presnosti japonského SMC. SMC jadrové pneumatické komponenty

5. Elektrické spotrebiče nízkeho napätia: Snyder nízko napätie elektrické spotrebiče. Prepínač OMron ALOXIMITY. Taiwanový prepínač Mingwei

5. Ovládanie bezpečnosti: Pohyblivé časti otvoru a zatváracej formy sú vybavené indukčnými bezpečnostnými svetla

6. Systém mazania: Hlavné pohyblivé časti formy otvárania a zatvárania sú vybavené automatickým systémom mazania vstrekovania oleja

7. Zobrazenie tlaku: Akčný tlak zariadenia a tlak na snímanie piesku sa zobrazujú nezávisle

8. Vzhľad zariadenia: lak na prášok a laku na pečenie. Ošetrenie povrchom špičkovej farby

◇ Ďalšie podrobné konfigurácie:

[1] PLC Touch Screen: Siemens, Nemecko

[2] Procesor programového centra: Siemens, Nemecko

[3] Spínač tlačidiel: Siemens, Nemecko

[4] AC Smator: Schneider

[5] Relé: Schneider

[6] Switch Switch Omron

[7] Spínanie napájania: Mingwei, Taiwan

◆ Hlavné vlastnosti a výhody zariadenia [studené jadro YL1080H-40A. „Vzorkovanie jadra mimo šmyku.

◇ Presnosť a stabilita: Celková štruktúra stroja na jadro YL1080H-40A Stručný jadro jadra prijíma zásada presnosti a stability návrhu mechanickej štruktúry s vysokou štandardnou mechanickou štruktúrou, s vynikajúcimi a prísnymi výrobnými procesmi. Používa vysoko presné vybavenie na spracovanie presnosti a štruktúra pohyblivých častí je veľmi presná. Celá štruktúra stroja je stabilná a odolná po dlhú dobu.

◇ Vynikajúce pieskové blesk: stroj YL1080H-40A Studené jadro pieskovca má vynikajúcu metódu vertikálne

Princíp piesku a prírodný gravitačný účinok živicového piesku; Forma je vybavená rýchlym a hladkým metódou výfukových plynov na troch stranách súčasne. Proces tvorby jadra môže vyplniť dutinu plesní v najkratšom čase. Pieskové jadro je tesné, plné a hladké a výťažok jadra je vysoký.

◇ Inteligentný a efektívny: Stálecký jadro YL1080H-40A Shoot Core Core Shooting je vysoký stupeň automatizácie. Je vybavený presnými lineárnymi vodičmi na odstránenie jadier z dolnej formy, čo uľahčuje a vysoko automatizuje odstraňovanie jadra. Umožňuje jednej osobe prevádzkovať viacero strojov, zabezpečiť stabilitu, plynulosť, efektívnosť a bezpečnosť.

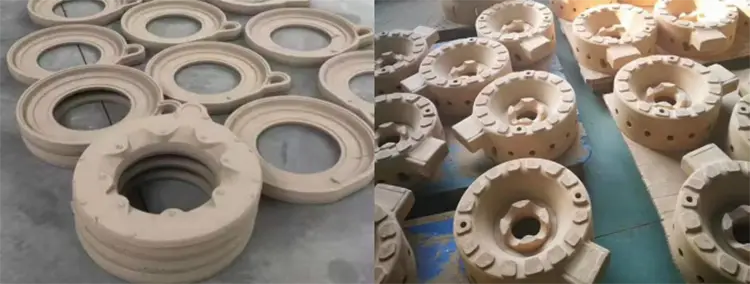

Vysoká rýchlosť výnosu: Strieľanie jadrového jadra YL1080H-40A má vynikajúcu metódu vertikálneho strieľania piesku, špičkovú presnú mechanickú štruktúru, vysoký tesniaci výkon, silnú pieskovú streľbu, pevné a hladké pieskové jadrá, presné rozmery a vysokokvalitné pieskové jadrá s vysokou rýchlosťou výnosu. Môže efektívne ovládať opracovanie odliatkov.

◇ Špičková ochrana životného prostredia: Stroj na injekčné jadro YL1080H-40A Vstrekovanie jadra studeného jadra prijíma vysoké štandardy ochrany životného prostredia pre odlievacie stroje. Počas procesu navrhovania zariadenia sa komplexne a starostlivo zvažovali vysoké požiadavky na ochranu životného prostredia pre dym a prach počas výrobného procesu. Dym a prach boli rovnomerne integrované na ošetrenie a navrhnutý vysoký stroj na ochranu životného prostredia odlievací stroj na ochranu životného prostredia efektívne zlepšil prostredie odliatiaceho dielne.

◇ Vynikajúce a odolné: Návrhový proces stroja na jadro YL1080H-40A Cold Core Shooting Shooting Core Core plne zohľadnil služobnú životnosť zariadenia. Rôzne komponenty sa vyrábajú s vysokými normami a primeranými materiálmi na základe rôznych požiadaviek na využitie. Požiadavky na tepelné spracovanie a detaily vzhľadu sú dobre zvládnuté, čo zaisťuje, že zariadenie si môže udržať svoju presnosť po dlhú dobu, zostať stabilné a hladké a má vynikajúce detaily.

◇ Uplatniteľné materiály: Shot Srys Sand [Suchá fenolová živica piesok]

◆ Prevádzka a používanie zariadenia:

(1) Skontrolujte, či boli správne pripojené potrubie a napájací zdroj vzduchu (trojfázové 380V, 50 Hz).

(2) Po inštalácii odstráňte prach na zariadení. Nástroje a iné slnečné doprava.

⑶ Či je zariadenie v počiatočnej polohe, keď je forma otvorená, aby sa zaistila bezpečnosť operátorov.

⑷ Namontujte formulár (jadrové boxy) na stroj; Za akýchkoľvek okolností, pred otvorením vzduchového ventilu (dodávajúceho vzduchu do zariadenia), by sa mala inštalačná tyč vtlačiť do priestoru medzi strojom na pracovnú činnosť a injekciu piesku, aby sa predišlo poškodeniu a zabezpečilo bezpečnosť personálu.

⑸ Zatvorte hlavný vypínač napájania a všetky spínače ovládacích obvodov a skontrolujte osvetľovacie pracovné svetlá. Skontrolujte, či je svetlo napájacieho signálu na ovládacom paneli normálne.

(6) Otvorte hlavný sacie ventil a skontrolujte, či tlak vzduchu vo vzduchovej rúre je v normálnom rozsahu 6 až 7 kPa.

Prepnite prevádzkový režim stroja do manuálneho režimu a manuálne ladíte, či každá pohyblivá časť stroja pracuje hladko a normálne.

Či sú otváracie a zatváracie akcie plesne hladké alebo nie, nastavte primeraný čas otvorenia a zatvárania podľa charakteristík formy

② Skontrolujte, či sú predbežné a ústupové akcie kombinovaného modulu hladké. Nastavte primeraný čas predbežného a ústupu na základe cestovania modulu

③ Či už sú postupy predbežného a ústupu pieskovej streľby hladké alebo nie, nastavte primeraný pokrok a ustupujte podľa zdvihu streľby piesku

④ Či je operácia pieskovca normálna alebo nie, nastavte primeraný čas pieskovca podľa charakteristík formy pre pieskovinové práce

⑤ Či sa výfuk z injekčnej hlavy piesku funguje správne, je zvyčajne nastavený na 8 až 10 sekúnd pre čas výfukového plynu z piesku.

⑥ Či sú akcie predbežného a ústupu spodnej formy hladké alebo nie

⑦ Skontrolujte, či je akcia vyhadzovania normálna a jadro funguje správne. Nastavte primeraný čas vyhadzovania jadra podľa charakteristík formy

⑧ Prepnite prevádzkový režim na jednu prevádzku a stroj sa automaticky cykluje a spustí niekoľkokrát bez zaťaženia. Skontrolujte, či sú všetky akcie stroja koordinované, usporiadané, stabilné a hladké.

◆ Preventívne opatrenia počas prevádzkového procesu:

Pred skúšobným spustením je potrebné odstrániť prach na stroji a vyčistiť všetky nástroje alebo iné zvyšky, ktoré zostali na ňom, aby sa zabránilo poruchám počas prevádzky.

Pred začatím operácie je potrebné starostlivo skontrolovať stav skrutiek vo všetkých častiach stroja a zabezpečiť, aby boli utiahnuté.

⑶ Pred začatím operácie skontrolujte, či sú všetky pohyblivé časti v počiatočnej normálnej polohe.

⑷ V prípade zlyhania stroja by sa malo okamžite zastaviť, stlačené tlačidlo zastavenia, odrezanie energie a plynu a vykonané údržba. ⑸ Je potrebné často skontrolovať, či sú spojky elektrických obvodov uvoľnené a či sú komponenty stroja poškodené.

(6) Neprofesionáli sa nemôžu podľa vlastnej vôle otvárať skrinku elektrickej kontroly alebo vložiť do vnútri akékoľvek rôzne položky.

Predtým, ako ho bude môcť prevádzkovať, je potrebné podrobiť sa výcviku a byť oboznámený so štruktúrou stroja, pracovným princípom a prevádzkovým pravidlám. Nikto iný nemá povolené prevádzkovať stroj podľa vlastnej vôle.

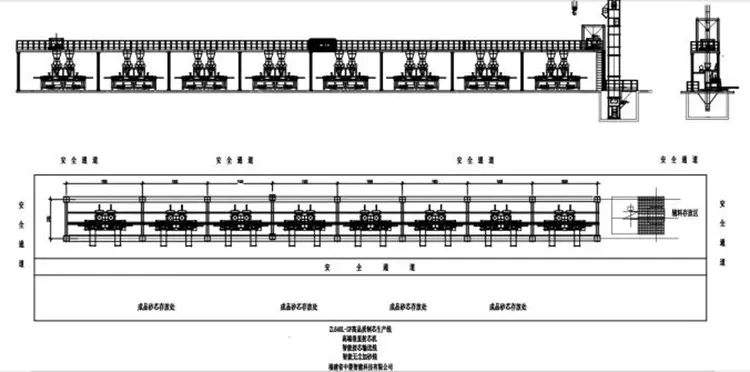

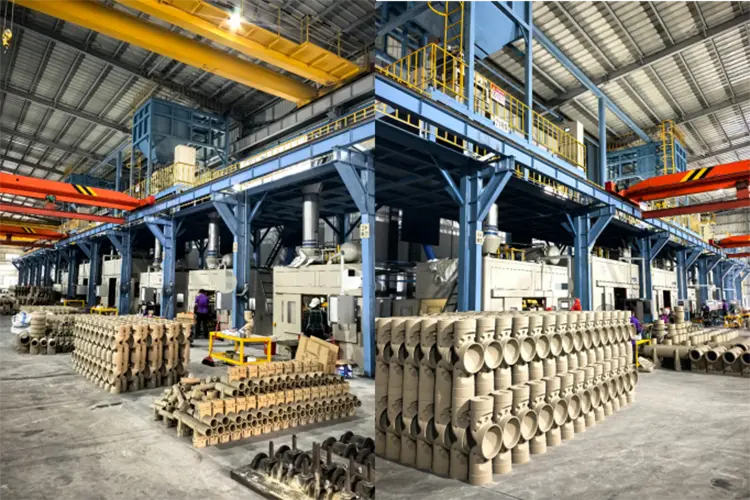

◆ Vysoko kvalitná plne automatická výrobná linka vo vertikálnom jadrovom snímaní:

Vlastnosti prípadov:

① Vysokokvalitný, vysokovýkonný a vysoko environmentálny ochranný stroj. Celý panel integruje funkcie fajčenia a odstraňovania prachu.

② Inteligentné kontinuálne jadrové spojenie pre dopravné pásy. Zariadenie má vysoký stupeň automatizácie. Ušetriť

③ Výťah + presnosť sledovať inteligentné pridávanie piesku Sensing. Workshop je efektívny, pohodlný a čistý

④ Celkový systém ochrany životného prostredia v jadrovom workshope. Vysokoúčinné fajčenie a odstraňovanie prachu. Workshop Normy ochrany životného prostredia

⑤ Ukladanie a výstupy údajov o hlavnej oblasti. Uvedomte si digitalizáciu výroby čipov. Manažment založený na informáciách.
