Tryskací stroj pásového typu

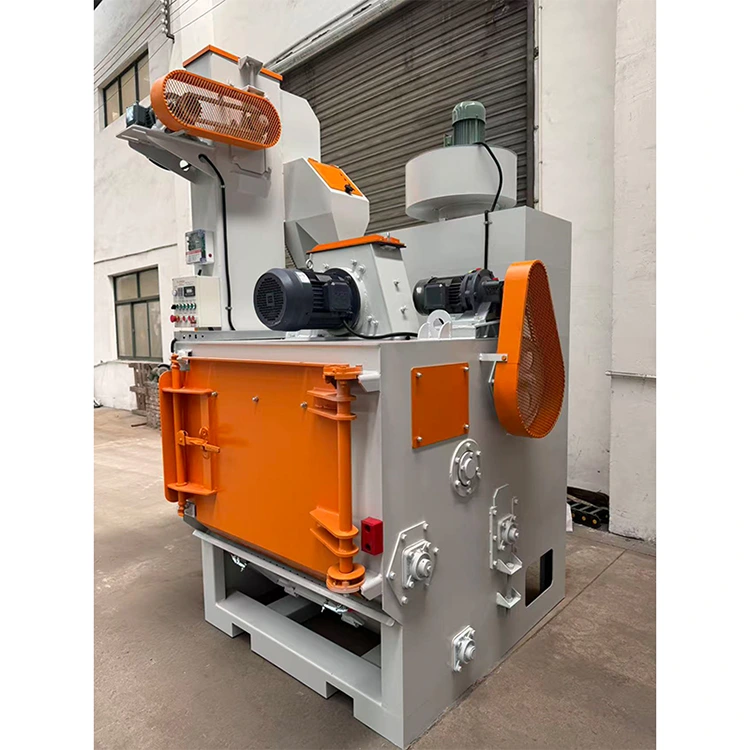

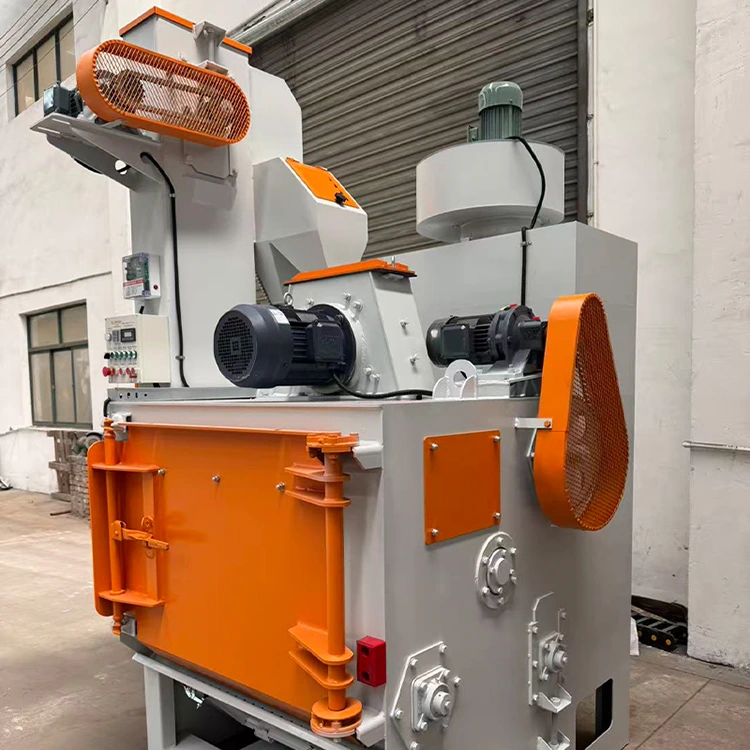

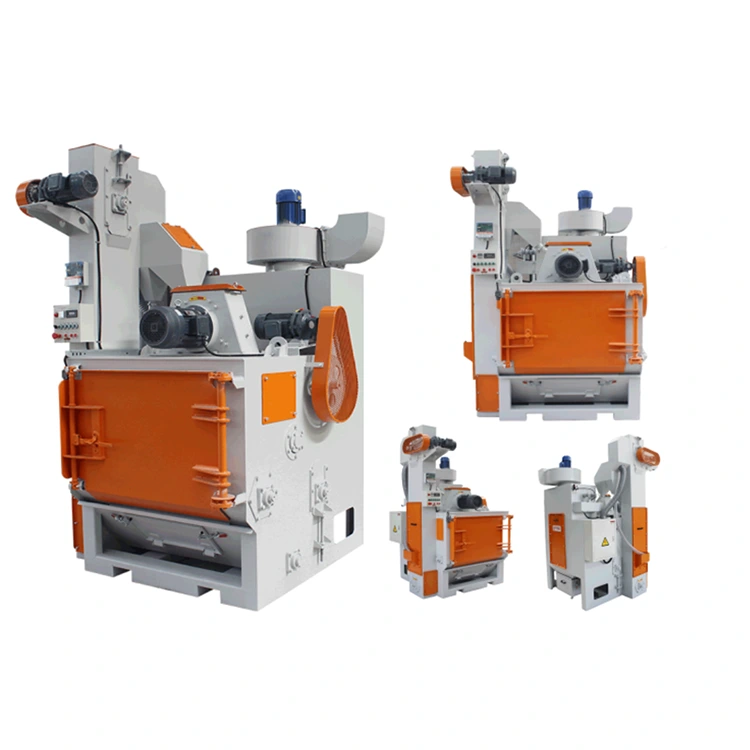

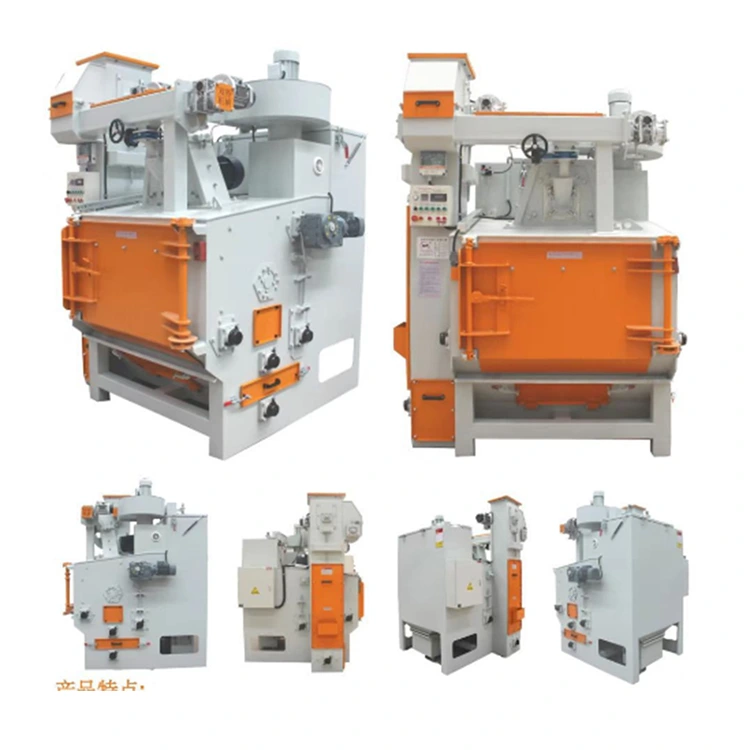

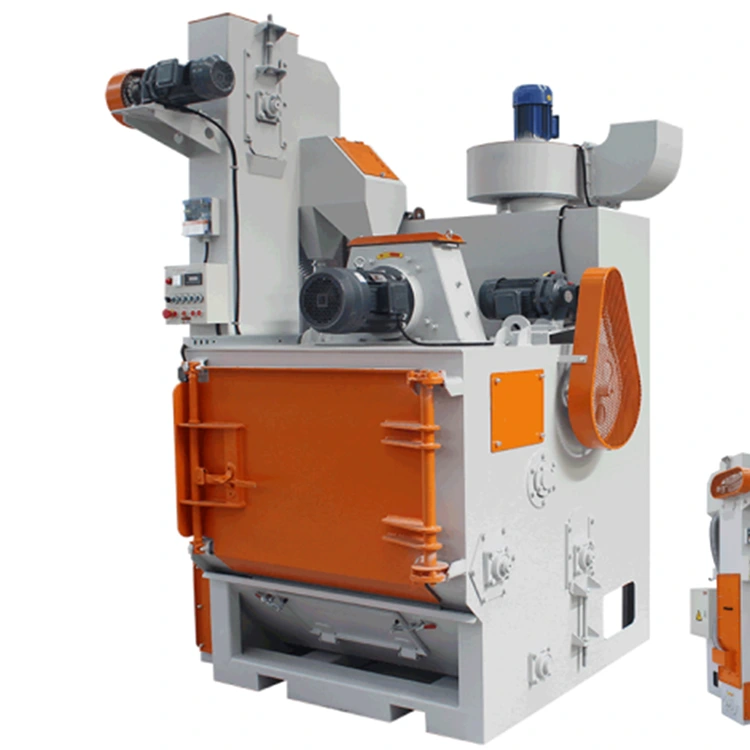

Trhací stroj pásového typu od Quanzhou Yueli je integrovaný pásový trhací stroj. Obsahuje integrovaný dizajn s trojfázovým štvorvodičovým pripojením pre okamžitú prevádzku. Vybavený tryskacím motorom s výkonom 7,5 kW, zberačom prachu pulzným filtrom, mangánovou oceľou Mn13 alebo liatinovými ochrannými platňami odolnými voči opotrebovaniu. Rozmery stroja: 1800 × 1850 × 2850 mm. Model: ST650 Pro Max)

Odoslať dopyt

Popis produktu

Pásový tryskací stroj vyrába spoločnosť Quanzhou Yueli Automation Equipment Co., Ltd. Stroj má integrovaný dizajn, ktorý môže fungovať okamžite po pripojení k trojfázovému štvorvodičovému napájaniu bez potreby sekundárnej inštalácie na mieste. Výška nakladania a vykladania je nízka (pásový pás 780 mm od zeme), vďaka čomu je obsluha pohodlná a znižuje náročnosť na prácu. Stroj je vybavený pulzným filtračným zberačom prachu pre nízke emisie prachu a clonovým separátorom pre efektívne odlučovanie brokov a prachu.

Vlastnosti produktu

Trhací stroj typu Crawler ponúka nasledujúce funkcie.

· Integrovaný dizajn. Funguje ihneď po pripojení k trojfázovému štvorvodičovému napájaniu. Nevyžaduje sa sekundárna inštalácia na mieste.

· Nízka výška nakladania a vykladania (pásový pás 780 mm od zeme). Pohodlná obsluha. Znižuje intenzitu práce.

· Ochranné plechy komôr môžu používať valcované plechy z mangánovej ocele Mn13 alebo ochranné plechy z liatiny odolné voči opotrebovaniu. Mangánové taniere majú malú medzeru otočného taniera a dlhú životnosť. Doštičky odolné voči opotrebovaniu ponúkajú vysokú hospodárnosť. Flexibilný výber.

· Oddeľovač záclonového typu pre efektívne oddelenie výstrelov a prachu.

· Zberač prachu s pulzným filtrom pre nízke emisie prachu.

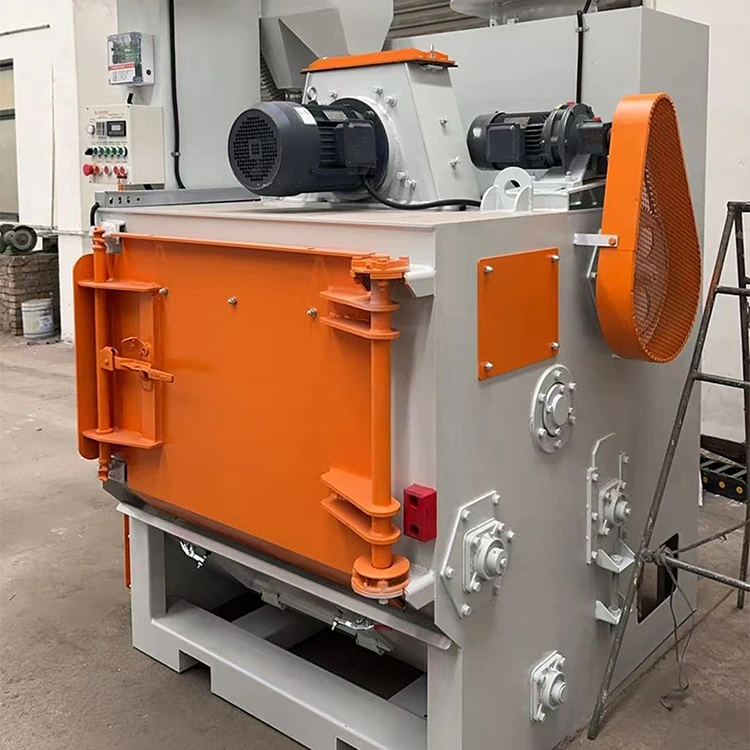

· Hrúbka dverí 7,5 mm s dobrým tesnením, bez úniku výstrelov.

· Otryskacie koleso používa materiál s vysokým obsahom chrómu (Cr20) s chladeným procesom odlievania pre dlhú životnosť.

· Všetky elektrické komponenty od CHINT pre vysokú stabilitu.

· Rozmery stroja: 1850×1800×2850 mm pre pohodlnú prepravu.

Technické špecifikácie a konfigurácia

Nasledujúca tabuľka uvádza kompletnú konfiguráciu trhacieho stroja typu Crawler
● = Zahrnuté ○ = Voliteľné / Nezahrnuté

Komponent	Funkcia / Konfigurácia	Špecifikácia	ST650 Pro	ST650 Max	Poznámky
Tryskacie koleso	Výkon tryskacieho motora	7,5 kW	●	●
	Model tryskacieho kolesa	STQ036	●	●	Priamy pohon
	Prietok výstrelu	200 kg/min	●	●
	Regulácia otáčok nezávislá na premenlivej frekvencii		○	○	Voliteľné
	Ochranný plech odolný voči opotrebovaniu	Cr20	●	●
Obehový systém výstrelov	Výkon motora výťahu	1,5 kW	●	●	Prispôsobiteľný delený dizajn pre ľahkú demontáž
	Metóda separácie výstrelov	Oddelenie vzduchu závesom	●	●
	Kapacita zdvihu strely	30 t/h	●	●
	Výťahový fotoelektrický detekčný systém		○	○	Voliteľné
komora	Šírka gumených pásov	1130 mm	●	●	Voliteľné otvory 3-8 mm

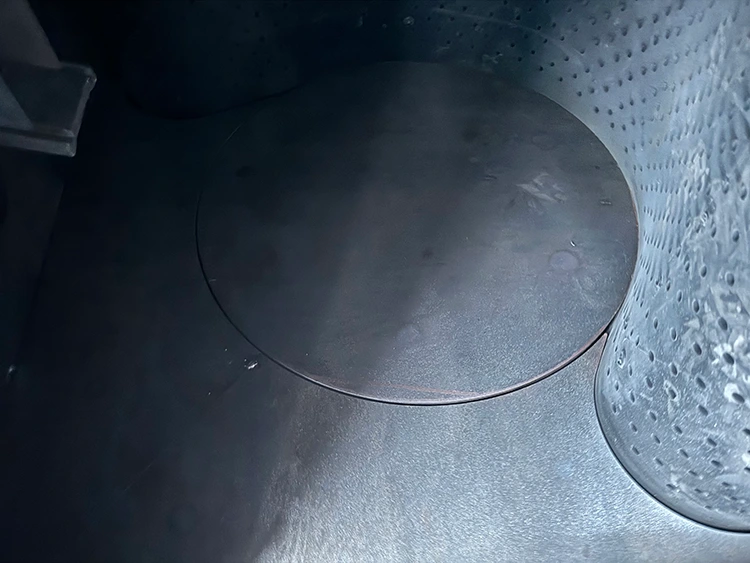

	Priemer koncového kotúča	600 mm	●	●

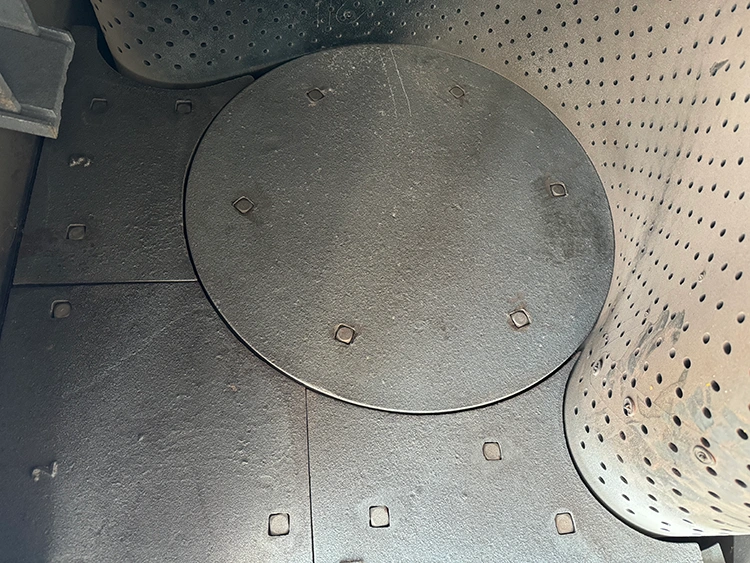

	Liatinový ochranný plech	Obsadenie	●	○	Liatina odolná voči opotrebovaniu
	Ochranný plech z mangánovej ocele	Valcované	○	●	Nemagnetický Mn13
	Výkon motora pásového podvozku	1,5 kW	●	●	Voliteľný frekvenčný menič
	Hrúbka dverí	7,5 mm	●	●	Rukoväť dverí kontajnera
	Sekundárna ochrana z mangánovej ocele	10 mm	●	●	Vnútorný pravý kontrolný port
	Kapacita obrobku	260 kg	●	●	Pre produkty, ktoré sa ľahko rolujú
Systém zberu prachu	Vodiaci port redukcie hluku ventilátora		○	●
	Pulzný filtračný zberač prachu	2 kazety	●	●	320 × 900 mm
	Doska na odvetrávanie výbuchu	Rozmer 250×250 mm	○	○	Voliteľné pre hliníkové diely
	Mobilný vozík na vysávanie prachu		●	●	Pod zberačom prachu
	Výkon ventilátora	2,2 kW	●	●

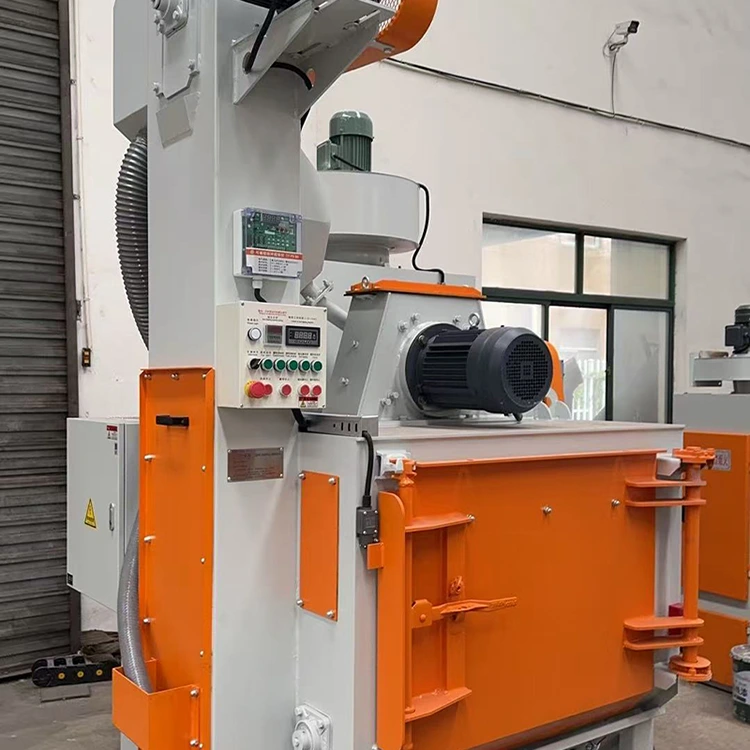

Elektrický riadiaci systém	Dotykový panel	Nezávislý	●	●	PLC HMI voliteľné. Vstupný kábel ≥8 mm²
	Aktuálne zobrazenie	Digitálny displej	●	●
	Pripojenie napájania	380V 50HZ	●	●	Trojfázový štvorvodičový
	Celkový výkon	13 kW	●	●
Zdroj vzduchu	Rúrka na prívod vzduchu	8 mm	●	●	Tlak 5-8KG
Rozmery	Dĺžka × šírka × výška	1,80 × 1,85 × 2,85 m	●	●

Hlavné prvky dizajnu

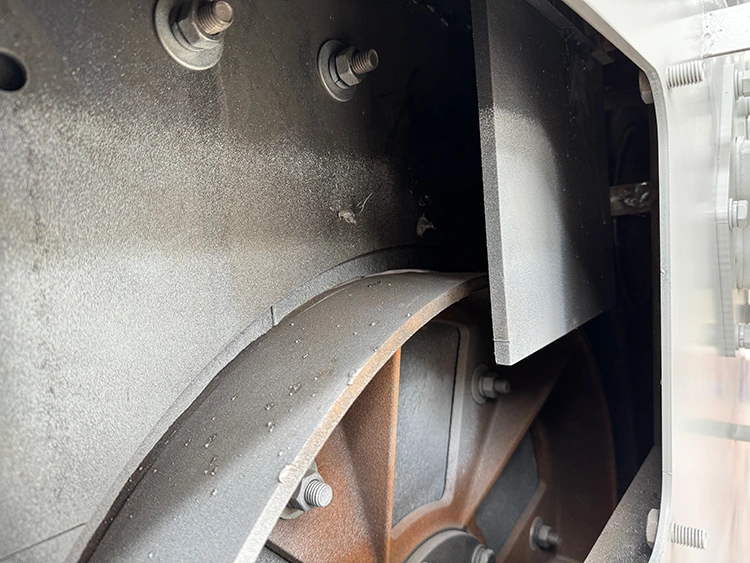

Sekundárna ochrana z mangánovej ocele

Účinne chráni telo komory.
Štandardne vo všetkých verziách

Mobilný vozík na vysávanie prachu

Uľahčuje čistenie prachu.

Doska na odvetrávanie výbuchu

Zvyšuje bezpečnosť počas prevádzky.
Voliteľné (pre hliníkové diely)

• ST650 Pro: Liatinový ochranný plech odolný voči opotrebovaniu

Často kladené otázky

Aké sú požiadavky na výkon tohto tryskacieho stroja?

Stroj používa trojfázové štvorvodičové napájanie 380V 50HZ. Celkový výkon je 13 kW. Vstupný kábel by mal mať 8 mm² alebo väčší.

Aká je kapacita obrobku?

Kapacita manipulácie s obrobkom je 260 kg pre ľahko valcované výrobky.

Aké sú rozmery stroja?

Rozmery stroja sú 1800×1850×2850 mm.

Aký je rozdiel medzi verziami Pro a Max?

Verzia Pro používa liatinové ochranné plechy odolné voči opotrebovaniu. Verzia Max používa ochranné plechy z mangánovej ocele Mn13. Verzia Max obsahuje aj vodiaci port redukcie hluku ventilátora.

Aký zberač prachu stroj používa?

Stroj používa pulzný filtračný zberač prachu s 2 filtračnými vložkami (320×900 mm). Výkon ventilátora je 2,2 kW.

Aká je nakladacia výška?

Pásový pás je 780 mm od zeme a poskytuje nízku výšku nakladania a vykladania pre pohodlnú obsluhu.

Z akého materiálu sú vyrobené komponenty tryskacieho kolesa?

Tryskacie koleso používa materiál s vysokým obsahom chrómu (Cr20) s chladeným procesom odlievania pre dlhú životnosť.

Špecifikácie produktu

Model	ST650B
Priemer valčeka	400 mm
Rozmery stroja (D×Š×V)	1850 × 1900 × 2600 mm
Typ	Typ prehľadávača
Pôvod	Yancheng, Čína
Pracovná rýchlosť	1200
Celkový výkon	12,1 kW
Zber prachu Objem vzduchu	9850
Výkon zberača prachu	22 kW
Príslušenstvo	20
