Stroj na nastavenie nástroja s plochým posteľom

Sériové číslo

Pomenovať

Parametre

Ďalšie vysvetlenia

1

Ovládací systém

Huaxingový systém

2

Hlavný hriadeľ

Rýchlosť otáčania je 0-300 za minútu a priemer hlavného hriadeľa cez potrubie pripojenia otvoru je φ48

3

Skrutka

Pitch osi X: 6 mm

Maximálny zdvih osi X má priemer 600 mm

Pitom osi Z: 8 mm

Maximálny zdvih osi Z je 350 mm

Spustite hlavnú skrutku

4

Motor

4kW servo vretená

5

Servo Motors and Ovládače

Jedna súprava servo-osi x a jedna súprava servo osi Z osi

Maximálna rýchlosť polohy osi x a os z je 18-24 m/min.

Huaxingový systém

Štandardný maximálny pohyb v továrni je v smere z: 14 m/min

X Smer: 12 m/min

6

Upevňovacia metóda

Rotačný valec

Spring Chuck (vyrobený na mieru)

7

Vodná koľajnica

Taiwan shenghe

Valček

8

Rotácia postele

360 mm

9

Dĺžka pracovného stola

400 mm

10

Rotačný priemer pracovného stola

Φ80

11

Opakované umiestnenie

0,005 mm

12

Formulár noža

Nôž

13

Špecifikácia obrábacieho stroja (mm)

1650 na dĺžku *1200 na šírku *1600 na výšku

14

Hmotnosť stroja (kg)

1 000 kg

15

Konštrukcia postele

Odliatok postele

16

Ochranný plech

Úplná ochrana

17

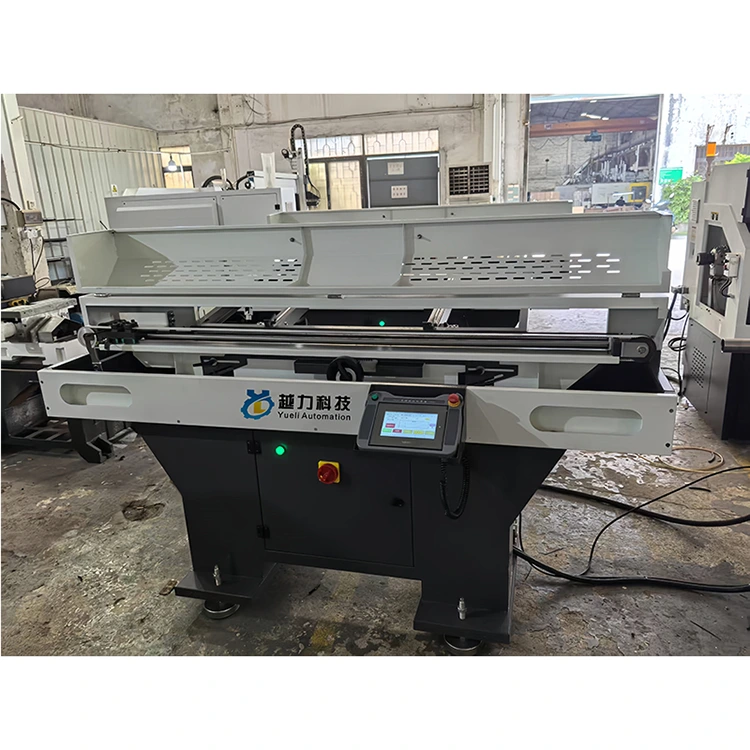

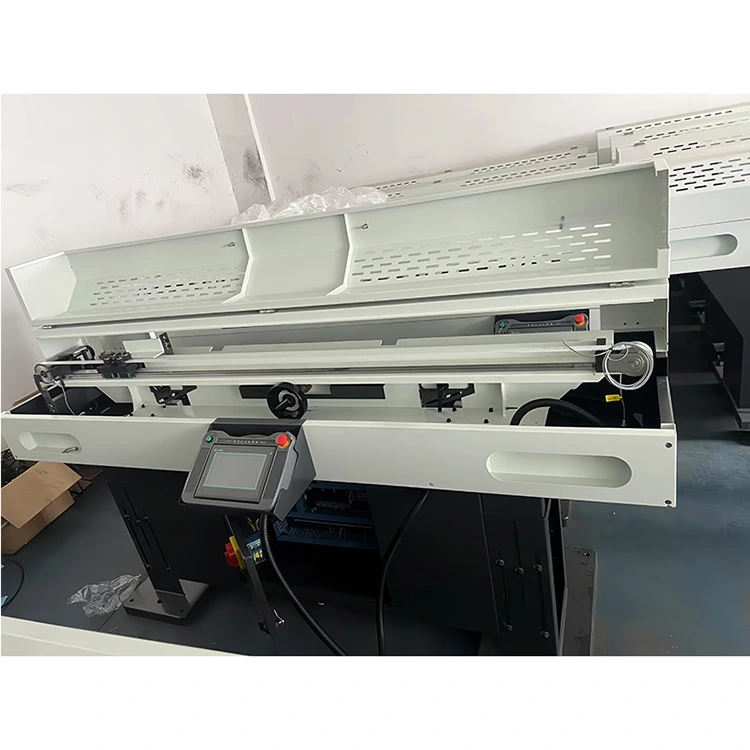

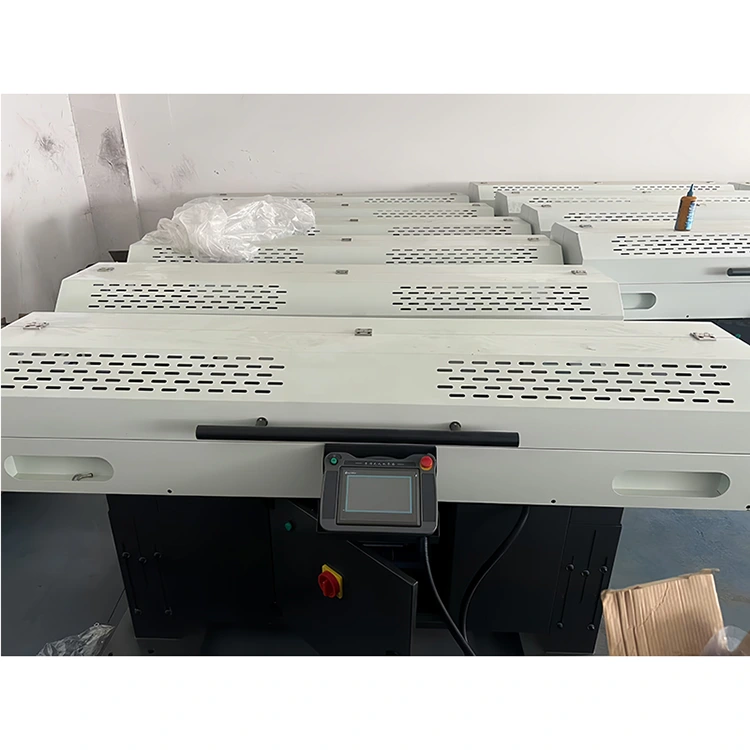

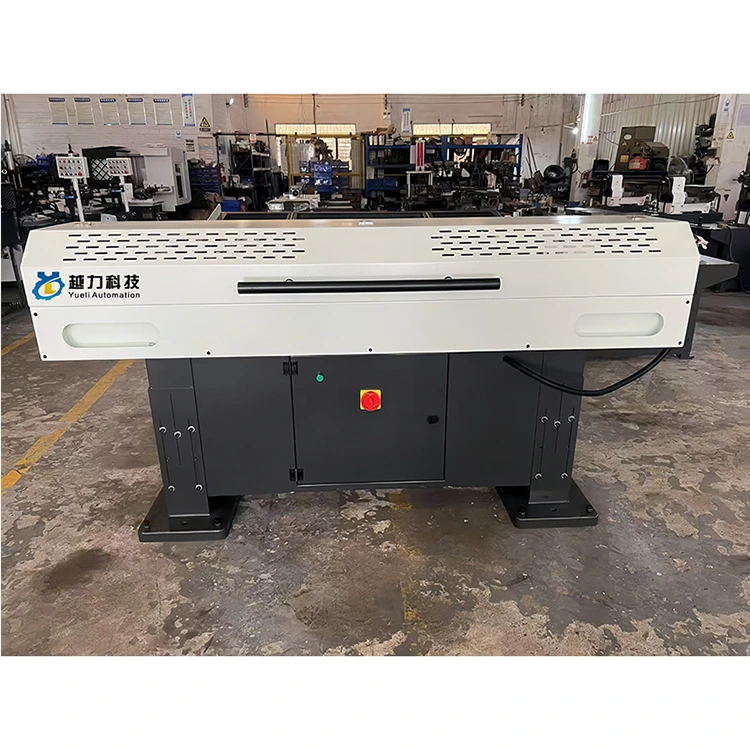

Kŕmny stroj

Dĺžka materiálu je 1500 mm a vonkajší priemer je φ15-40 mm

Vonkajšie rozmery sú 2100*600*1300 mm

Procesné materiály, ako napríklad φ20/ φ24/ šesťuholníka diagonálne 27/ hexagonálne diagonálne 35 atď.

18

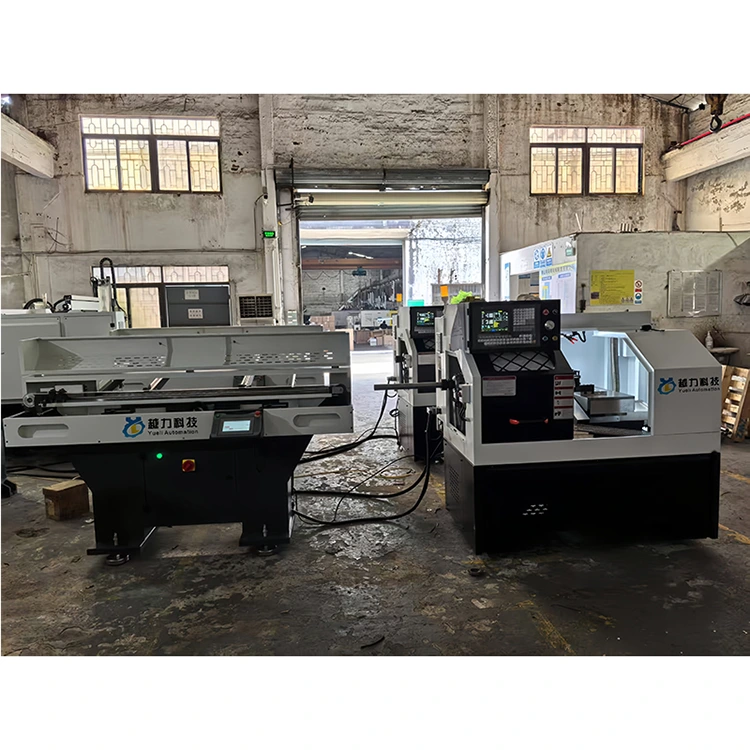

Kombinované rozmery obrábacích strojov

3800*1200 mm

Sériové číslo

Pomenovať

Množstvo

Ďalšie vysvetlenia

1

Náradie

Dve sady

2

Príručka pre použitie v systéme

Dve knihy

Názov produktu

Číslo typu

Množstvo

Jednotková cena: (juan) za jednotku

Suma (juan)

Poznámky

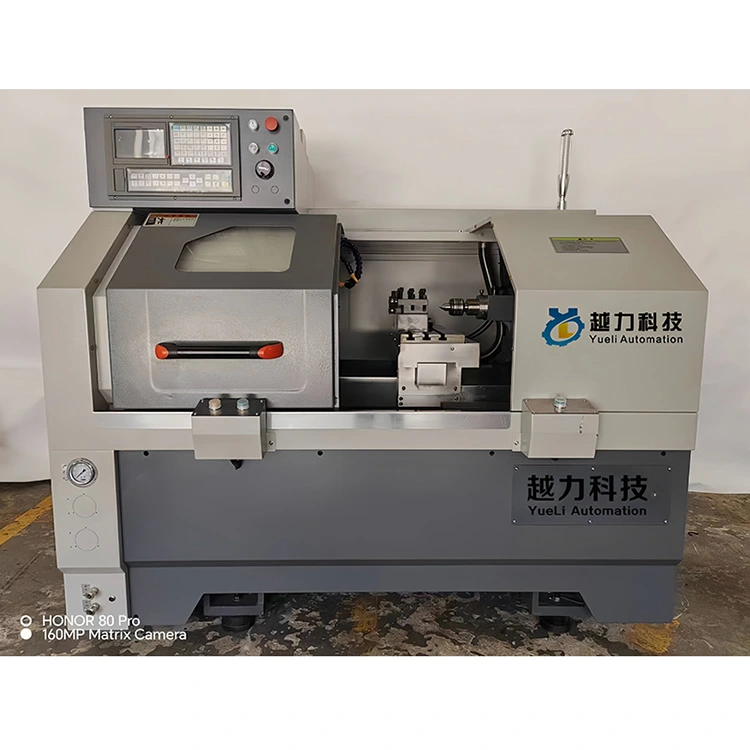

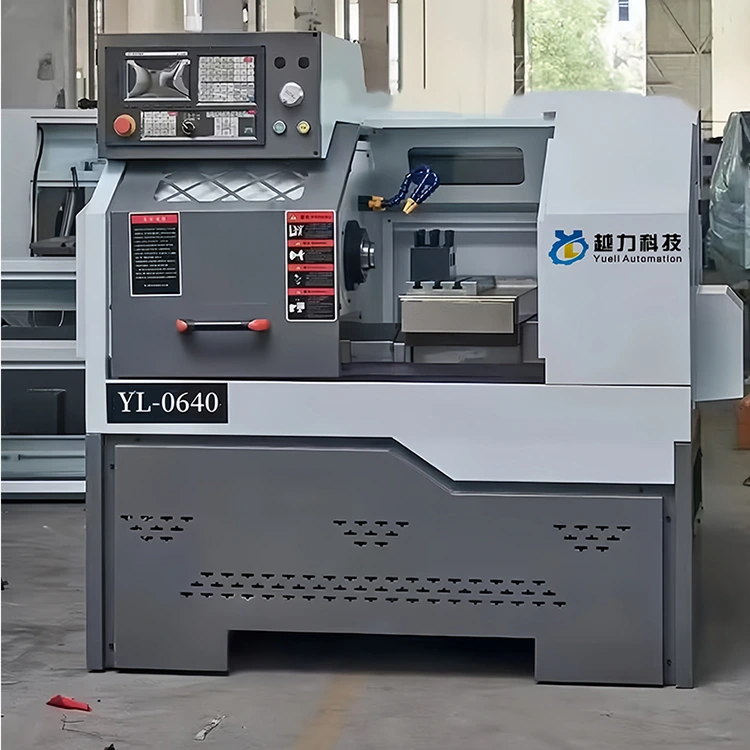

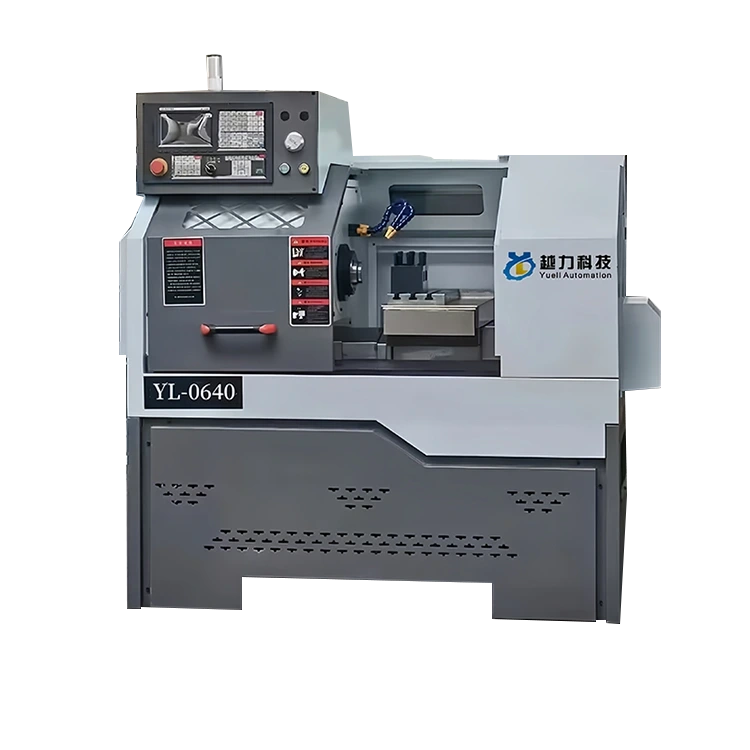

CNC sústruh

CK-0640

1

43000.00

48000.00

Vrátane daní

Kŕmny stroj

1

18000.00

21000.00

Celková cena a daň (v kapitálových listoch): ￥: 69000,00 元
