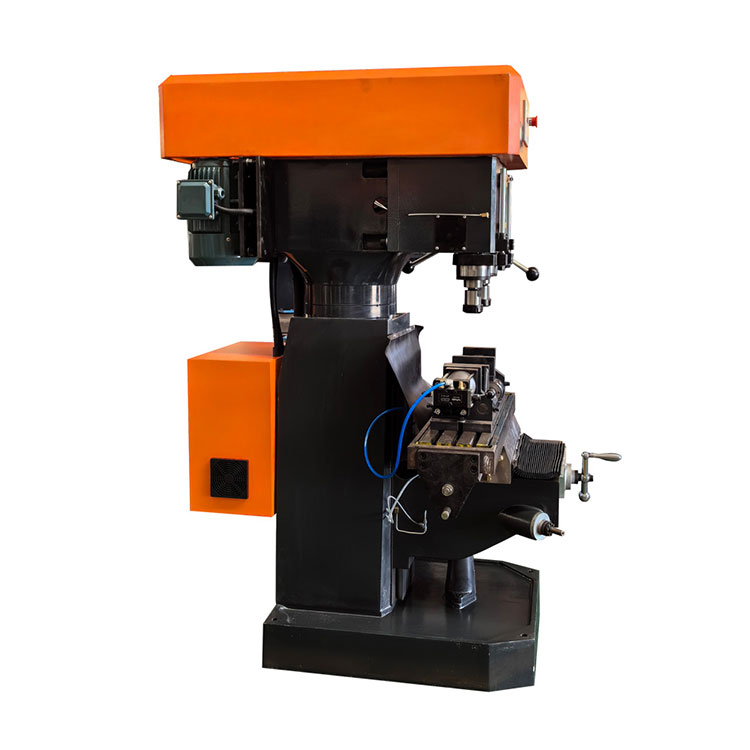

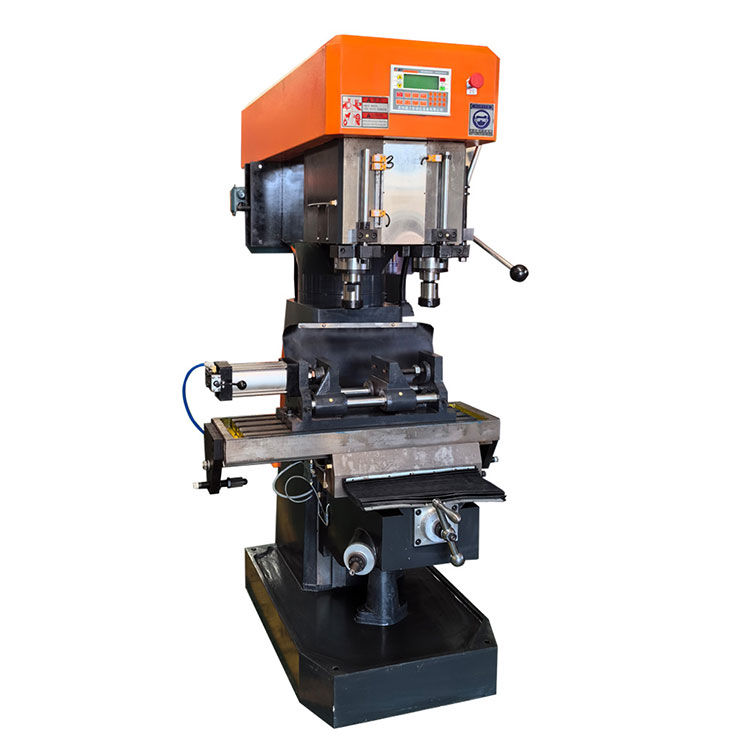

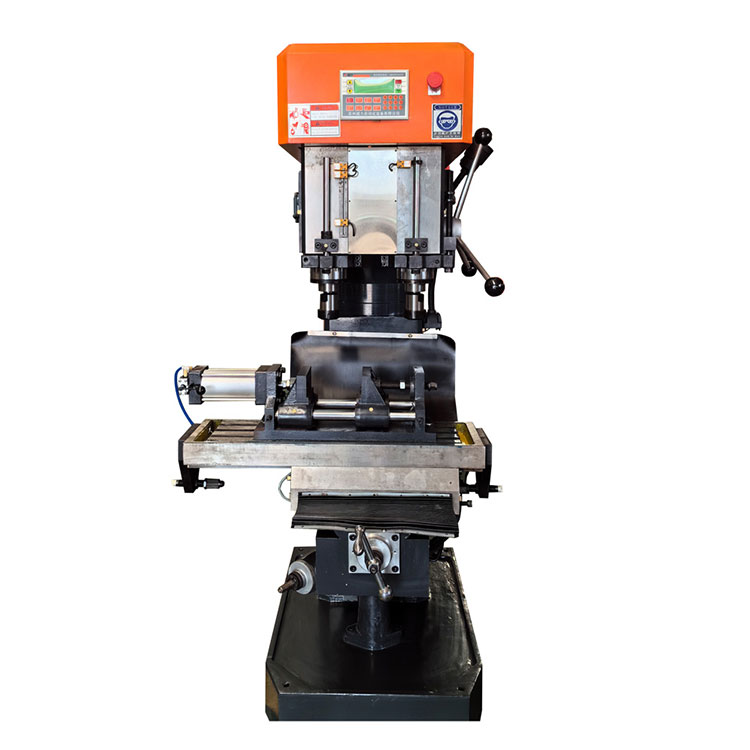

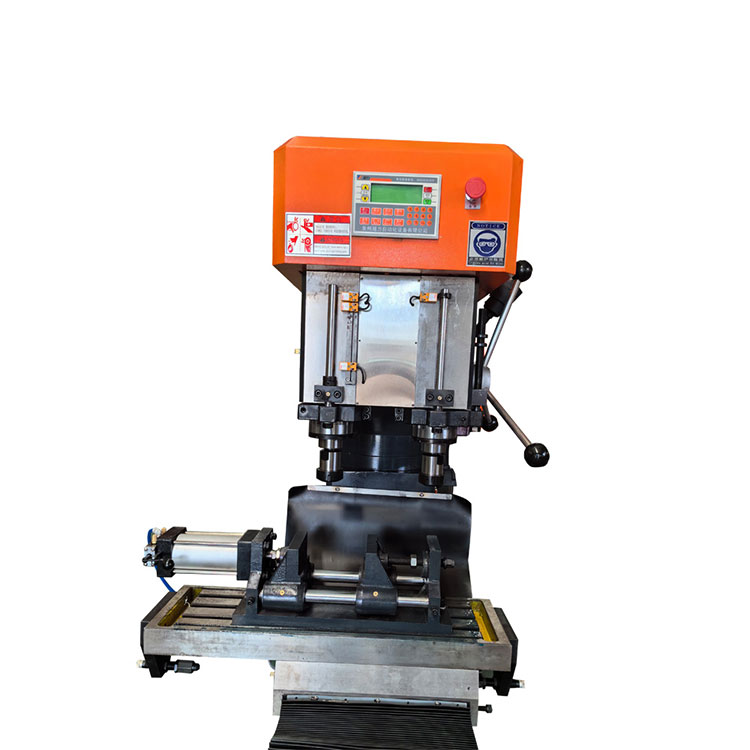

Predstavujeme naše viacvretenové centrum na vŕtanie a rezanie závitov, navrhnuté pre efektívne a presné operácie vŕtania a závitovania. Táto vertikálna vŕtačka je vybavená pokročilými funkciami a ponúka vynikajúcu technickú podporu a 1-ročnú záruku. Ideálne na obrábanie sedla ložísk, kohútika a posuvného bloku.
Táto séria ručných obrábacích strojov pozostáva zo základne, stĺpa, zdvíhacieho stola, sedla, stola a vretenovej jednotky.
●1 jednotka manuálneho podávania s dvojitým vretenom typu posuvnej objímky.
●1 prevodový stôl s pneumatickým radením.
●1 sedlo prevodovky s pneumatickým radením.
●PLC programovateľný ovládač, dotykový ovládací terminál rozhrania človek-stroj
Názov parametra |
jednotka |
|
|||
ZS4150×2 |
ZS4150×2A |
ZS4150×2B |
|ZS4150×2C |
||
Priemer objímky vretena |
mm |
90 |
|||
Počet osí rezného vretena |
/ |
2 |
|||
Maximálny priemer otvoru |
mm |
50 |
|||
Maximálny priemer závitu |
mm |
50 |
|||
Kužeľový otvor vretena |
# |
MT4 |
|||
Rozstup vretena Z1/Z2 |
mm |
240 |
|||
Vzdialenosť medzi čelnou plochou vretena a pracovnou plochou |
mm |
240-530 |
|||
Veľkosť stola |
mm |
800 × 230 |
|||
Pohyb stola os X |
mm |
250 |
|||
Os Y zdvihu sedla |
mm |
Manuálna prevádzka 120 |
Pneumatic210 |
||
Dráha vretena (vŕtanie/závitovanie) |
mm |
140/140 |
|||
Manuálne, automatické klepanie |
/ |
Manuálna operácia |
Auto |
Manuálna operácia |
Auto |
Najvyššia rýchlosť pohybu na osi X |
m/min 18 |
15 |
|||
Rýchlosť vretena vrtu |
ot./min |
675/1013 |
|||
Rýchlosť závitového vretena |
ot./min |
345/518 |
|||
Model vŕtacieho motora |
/ |
YD132S-6/4-B3 |
|||
Model výčapného motora |
/ |
YD132S-6/4-B3 |
|||
Hrubá sila |
kw |
8 |
|||
Celkové rozmery (D × Š × V) |
mm |
1420×920×1800 |
|||
Hmotnosť stroja |
kg |
1250 |
1270 |
1300 |
Používa sa vo ventiloch, sanitárnej keramike na ohrev vody, hardvéru na ovládanie dverí, požiarnom hydrante, autodieloch a inom spracovaní, široká škála aplikácií, jednoduchá obsluha, krásny vzhľad, vysoký nákladový výkon.
1 Liatina sa zahrieva pri vysokej teplote a starne viac ako šesť mesiacov.
2 Prísny proces montáže (montáž koľajníc, montáž vodiacej skrutky, montáž ložiska atď.).
3 Vynikajúca technológia škrabania (škrabanie základne motora, škrabka na konci vretena, škrabka na inštaláciu stĺpika
4, vedecká výroba, celý proces sledovateľnosti kontroly kvality.
