Vákuový stroj na plnenie oleja pre zatvárač dverí

Vákuový plniaci stroj Yueli využíva inteligentný riadiaci systém. Počas práce operátora stroj automaticky plní olej bez ovplyvnenia operácie plnenia operátora. Dvojnádržová konštrukcia s dvojitým vákuovým čerpadlom. Jemné čerpadlo predbežne odsaje, veľké čerpadlo odsaje obrobky. To zvyšuje účinnosť plnenia. Dvojité nádrže plnia olej striedavo, čím sa eliminuje predchádzajúci problém, keď olej zostával v nádrži pod tlakom príliš dlho, čo spôsobovalo penenie a nedostatočné plnenie.

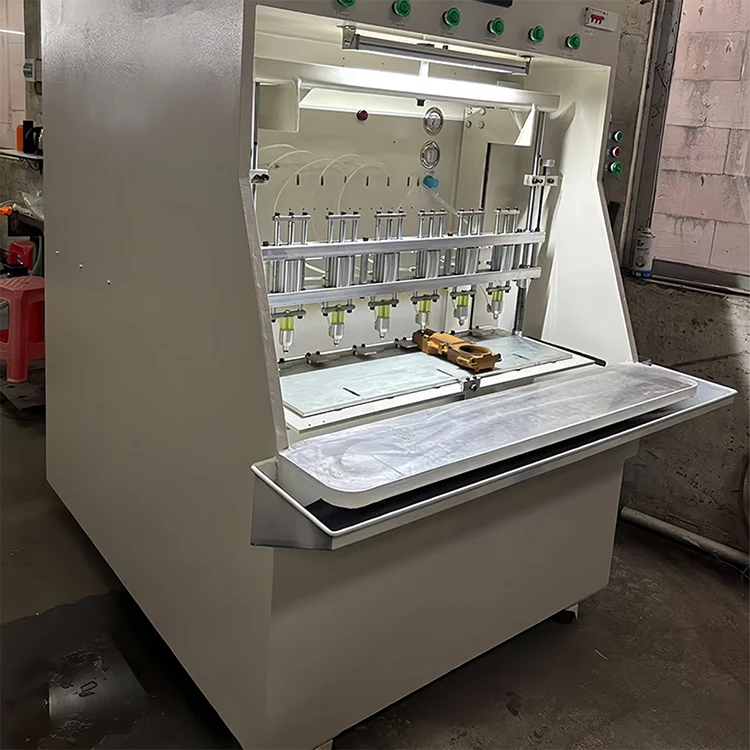

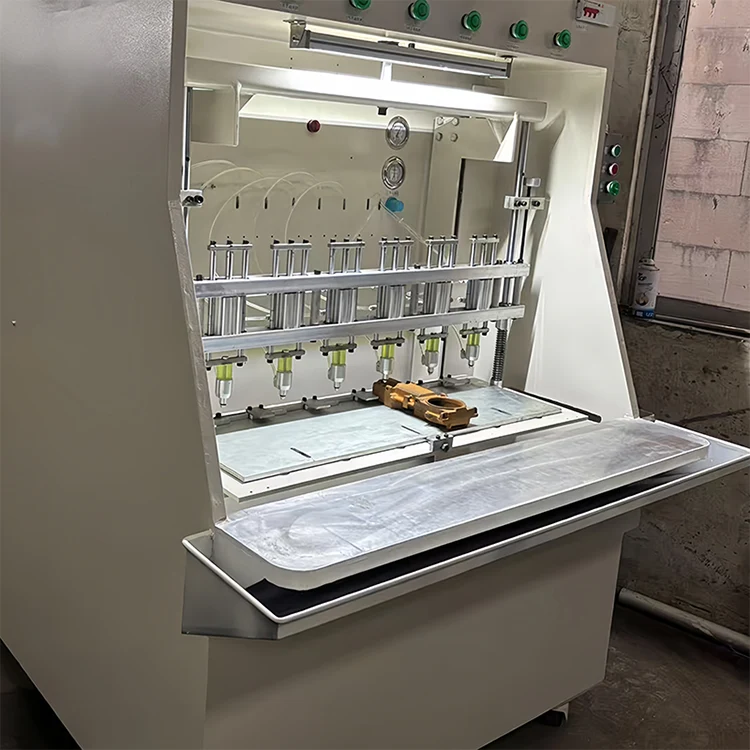

Štruktúra stroja

Stroj má nasledujúcu fyzickú konfiguráciu:

· 6-polohové olejové dýzy.

· 2 vákuové pumpy.

· Vstavaná nádrž na vyhrievaný olej.

Funkcie stroja

Stroj vykonáva tri funkcie v jednom cykle:

· Skúška tesnosti.

· Evakuácia (vákuum).

· Olejová náplň.

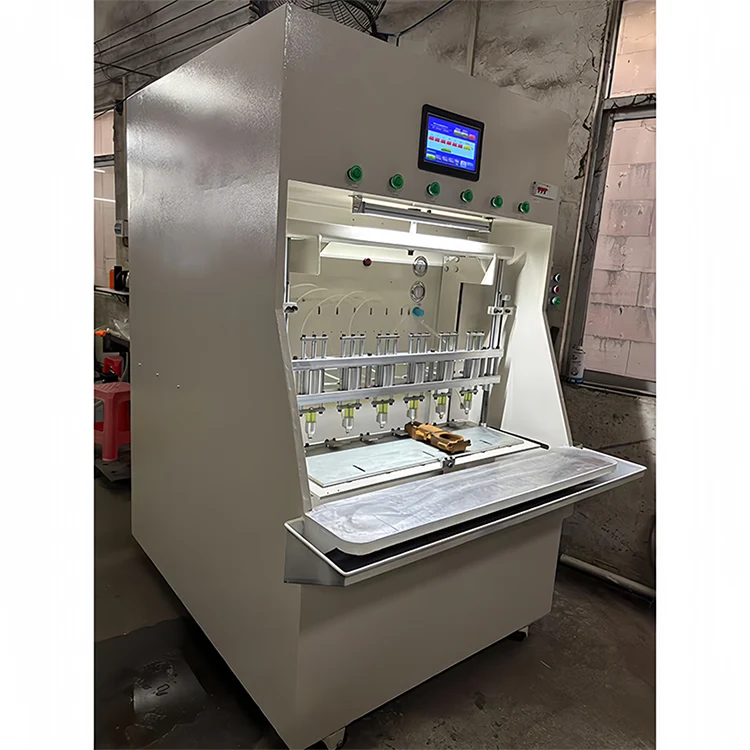

Kontrolný systém

Stroj je riadený inteligentným riadiacim systémom.

· 10-palcová dotyková obrazovka na ovládanie a monitorovanie.

· 6 staníc je možné vybrať nezávisle.

· Každá zo 6 staníc má príslušné ovládacie tlačidlo.

Detekcia úniku a odstraňovanie porúch

Keď sa na ktorejkoľvek stanici zistí únik, operátor môže vykonať nasledujúce kroky:

· Stlačením príslušného tlačidla zatvoríte konkrétnu stanicu.

· Na dotykovej obrazovke sa zobrazí budík.

· Pri ďalšom spustení zariadenia sa všetky stanice automaticky resetujú.

Postupnosť cyklu plnenia oleja

Program plnenia obrobku prebieha v tomto poradí:

· Stlačte tlačidlo Štart.

· Obrobok klesá kvôli testu tesnosti (časovo nastaviteľný).

· Vákuovaním nastavte úroveň vákua (oneskorenie je nastaviteľné).

· Automatické plnenie oleja.

· Po naplnení (oneskorenie nastaviteľné), automatický reset.

Dizajn s dvoma nádržami s dvojitým vákuovým čerpadlom

Stroj používa štruktúru s dvoma nádržami s dvojitým vákuovým čerpadlom.

· Jemné čerpadlo: predbežne vyprázdni systém.

· Veľké čerpadlo: odsáva obrobky.

· Dve nádrže dopĺňajú olej striedavo.

· Tento dizajn zvyšuje účinnosť plnenia.

· Odstraňuje penenie spôsobené príliš dlhým pobytom oleja pod tlakom v jednej nádrži.

Prevádzkové vlastnosti

Stroj je určený na nepretržitú výrobu s minimálnym prerušením obsluhy.

· Počas práce operátora stroj automaticky dopĺňa olej.

· Automatické plnenie neovplyvňuje obsluhu manuálneho plnenia.

· Všetky parametre plnenia (čas testu netesnosti, oneskorenie vákua, oneskorenie plnenia) sú nastaviteľné.

Často kladené otázky

Aká je štruktúra stroja?

Olejové dýzy so 6 stanicami, 2 vákuové čerpadlá, vstavaná nádrž na vyhrievaný olej.

Aké funkcie vykonáva stroj?

Skúška netesnosti, evakuácia a plnenie oleja.

Koľko staníc má stroj?

6 staníc. Každá stanica má nezávislé ovládacie tlačidlá.

Čo sa stane, keď sa zistí únik?

Stlačením príslušného tlačidla túto stanicu zatvoríte. Na dotykovej obrazovke sa zobrazí budík. Všetky stanice sa resetujú pri ďalšom spustení.

Aká je postupnosť cyklu plnenia?

Tlačidlo Štart → obrobok klesá na test tesnosti (časovo nastaviteľný) → evakuujte a nastavte úroveň vákua (nastaviteľné oneskorenie) → automatické plnenie → plné (nastaviteľné oneskorenie) → automatický reset.

Aký je systém kontroly?

Inteligentný riadiaci systém s 10-palcovou dotykovou obrazovkou. Nezávisle je možné zvoliť 6 staníc.
