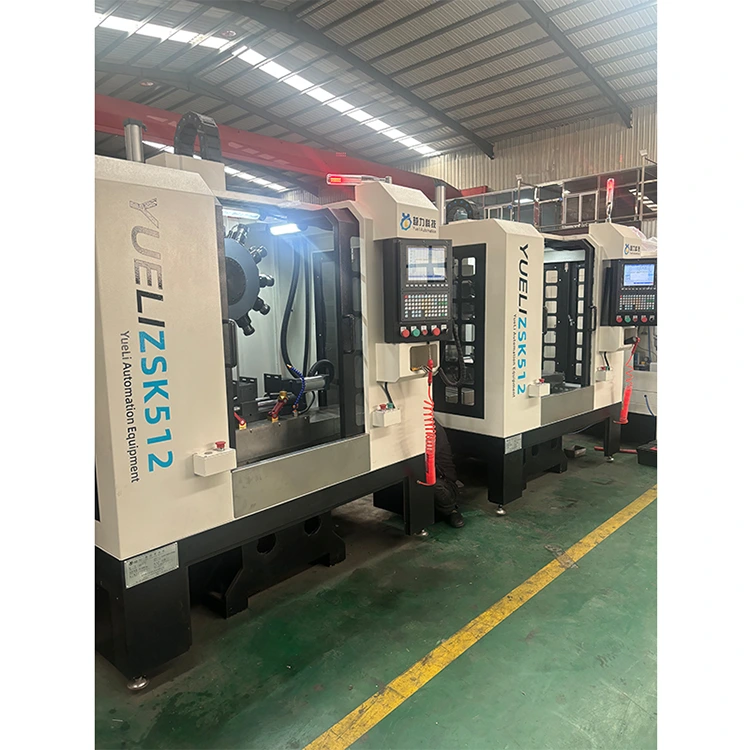

Vertikálna veža vŕtania a poklepávania ZSK-580

Yuuli produkuje vŕtanie a poklepanie na vežu ZSK580 s vysokorýchlostným tuhým poklepaním, vysokou presnosťou a vysokou účinnosťou.

1. Motor vretena a vreteno sú priamo poháňané, aby sa znížila chyba vysokorýchlostného poklepania a charakteristiky vysokej výstupnej sily sa dajú výrazne využiť pri obrábaní a rezaní s vysokým výkonom.

1. Mechanický nástroj sa mení výrazne zvyšuje rýchlosť zmeny nástroja. Taiwan Hust CNC systém realizuje simultánnu zmenu nástroja a umiestnenie obrobku.

2. Nástroje stroja má veľký sklonený uhol odstraňovania čipov a automatický objem čipu účinne zlepšuje účinok odstraňovania čipov. Zároveň strojový nástroj rýchlo prepláchne čipy a urýchľuje návratovú rýchlosť reznej tekutiny.

3. Načítaním vysokorýchlostného motora PLC sa zlepšuje rýchlosť odozvy, skracuje sa cyklus, parametre detailov spracovania sú optimalizované a zlepšuje sa plynulosť krmiva. Vylepšený efekt okrajov/povrchov nemusí byť usporiadaný na následné spracovanie.

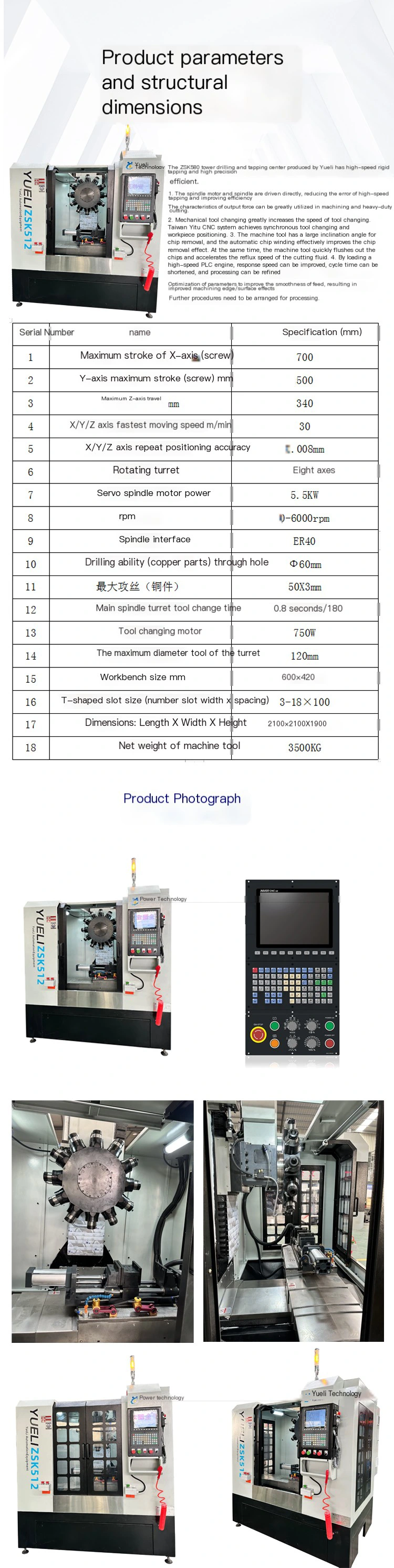

Technický parameter

No	Pomenovať	Špecifikácia (mm)	Poznamenať
1	Maximálny zdvih (skrutka) mm x osi x	700
2	Maximálny cestovný (skrutka) mm osi y osi y	500
3	Z osi maximálne cestovanie mm	340
4	Rýchlosť rýchleho pohybu osi x/y/z M/min	30
5	X/y/z osi Opakovanie presnosti umiestnenia	0,008 mm

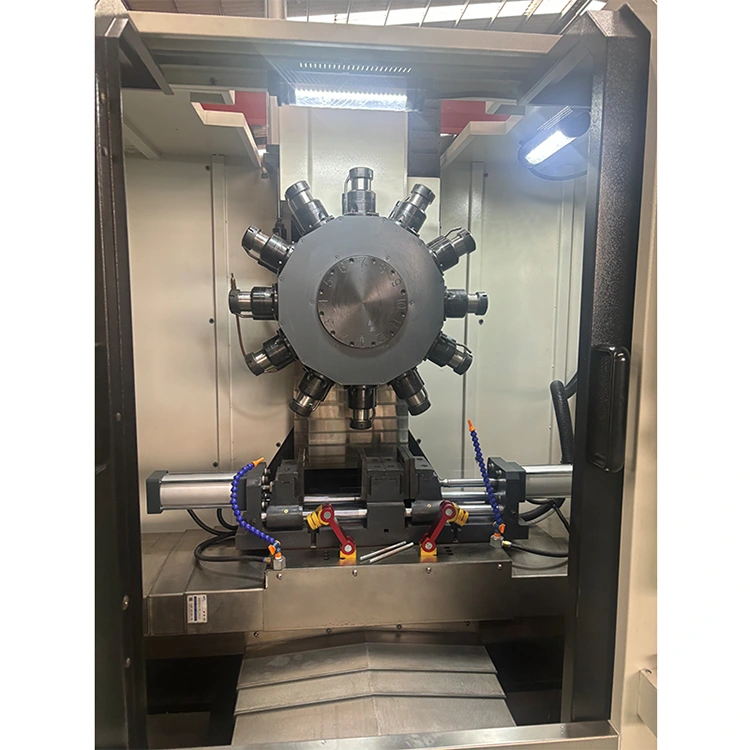

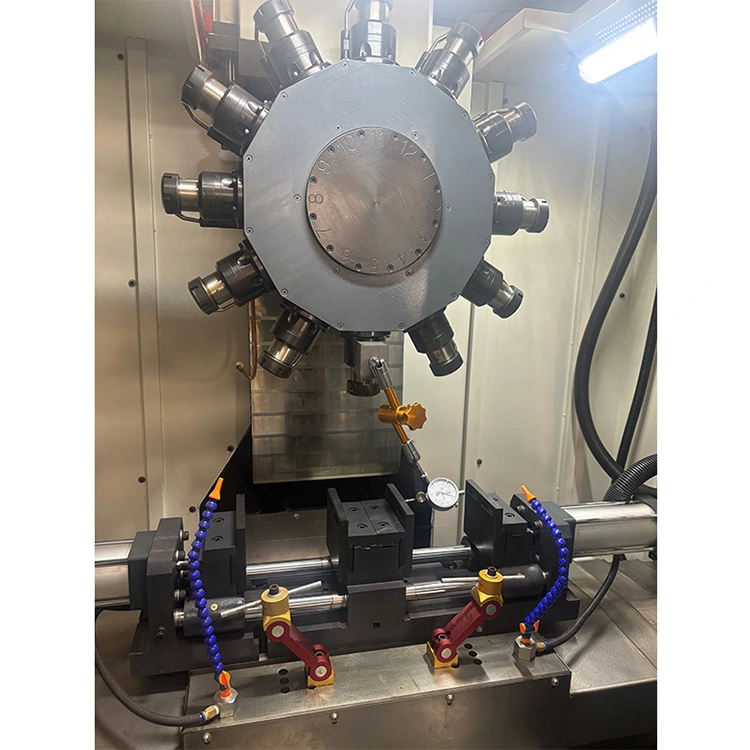

6	Rotačná veža	8 vretení
7	Napájanie motorového motora servo	5,5 kW
8	Revolúcie vretena	0-6000 orpm 0-6000 orpm
9	Rozhranie vretena	ER40 ER40
10	Vŕtacia kapacita (meď) cez otvor	Ф60 mm
11	Maxapping (časti meďnatého)	50x3 mm
12	Vretená veže, čas na zmenu nástroja	0,8/180 ° 0,8 s/180 °
13	Zmeniť motor	750 W
15	Nástroj na maximálny priemer veže	120 mm
16	Veľkosť pracovného stola mm	600 × 420
17	Veľkosť T -slotu (číslo - šírka slotu × rozstup)	3-18 × 100
18	Rozmery: L × W × H	2100 × 2100x1900
	Kg čistá hmotnosť kg	3500 kg
