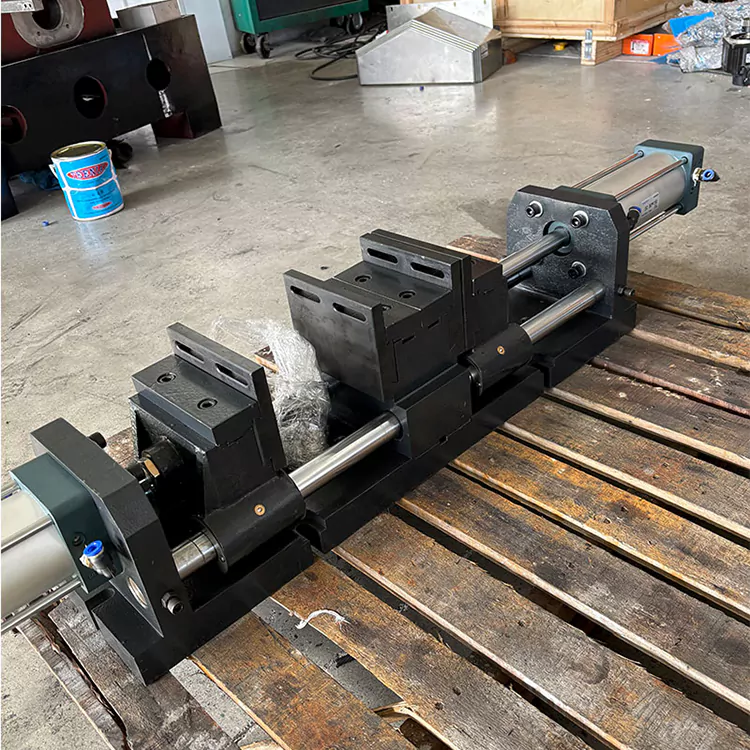

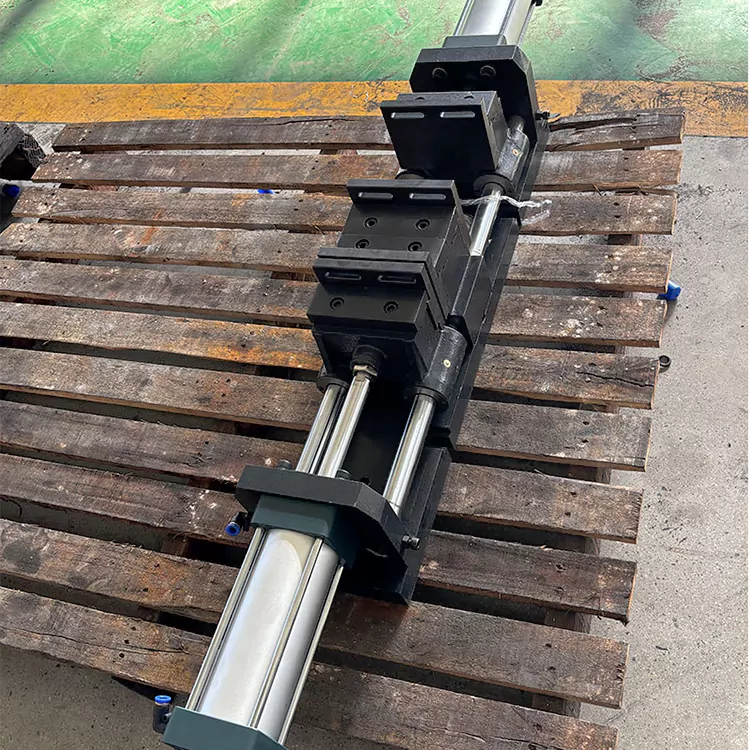

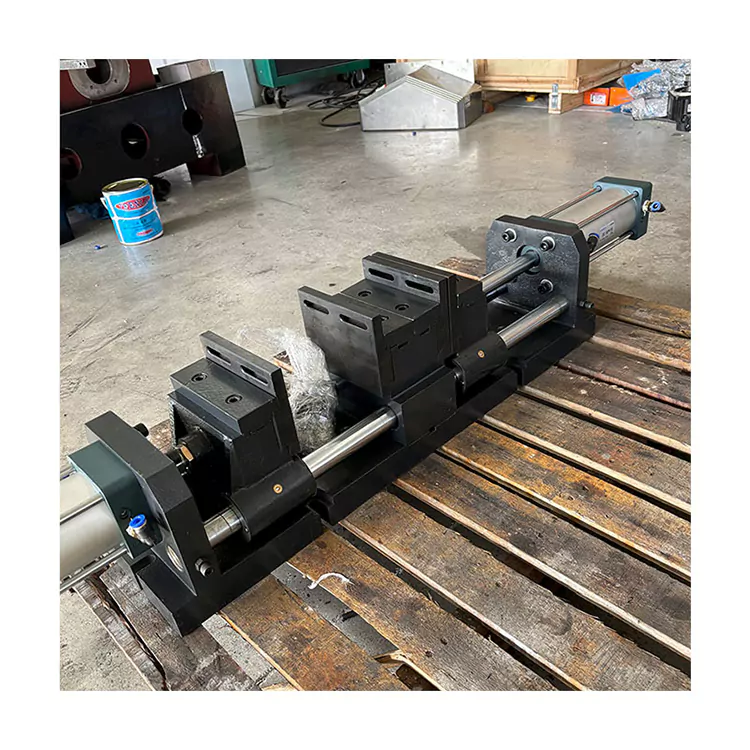

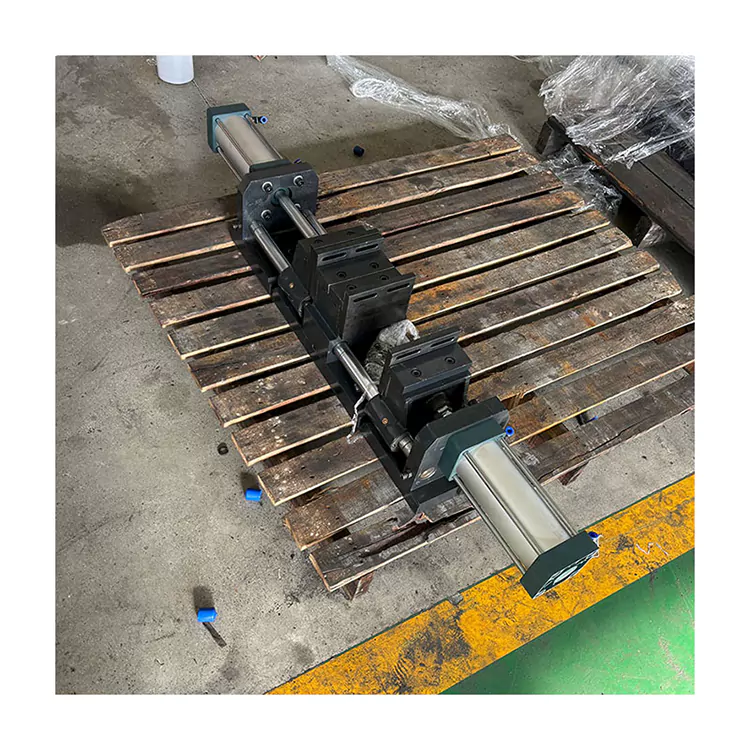

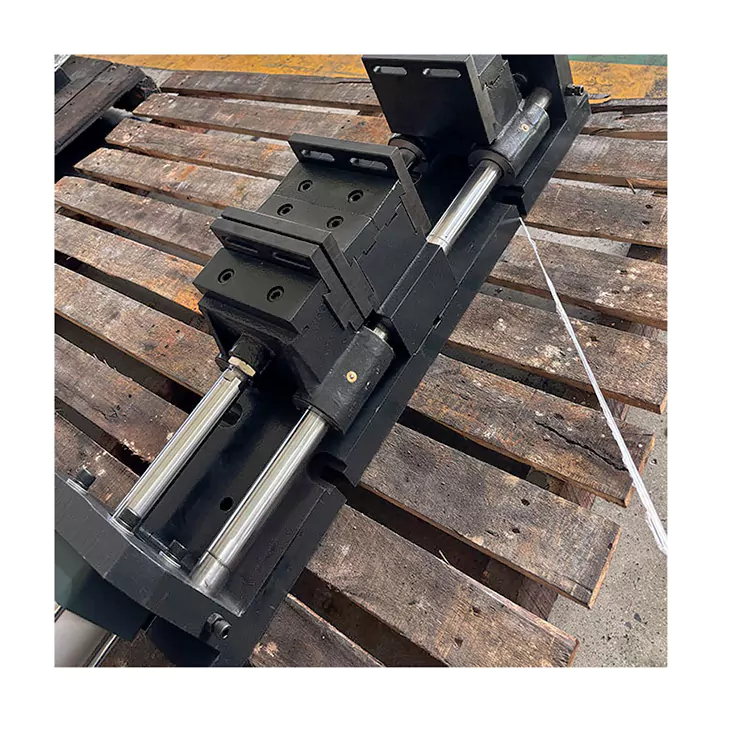

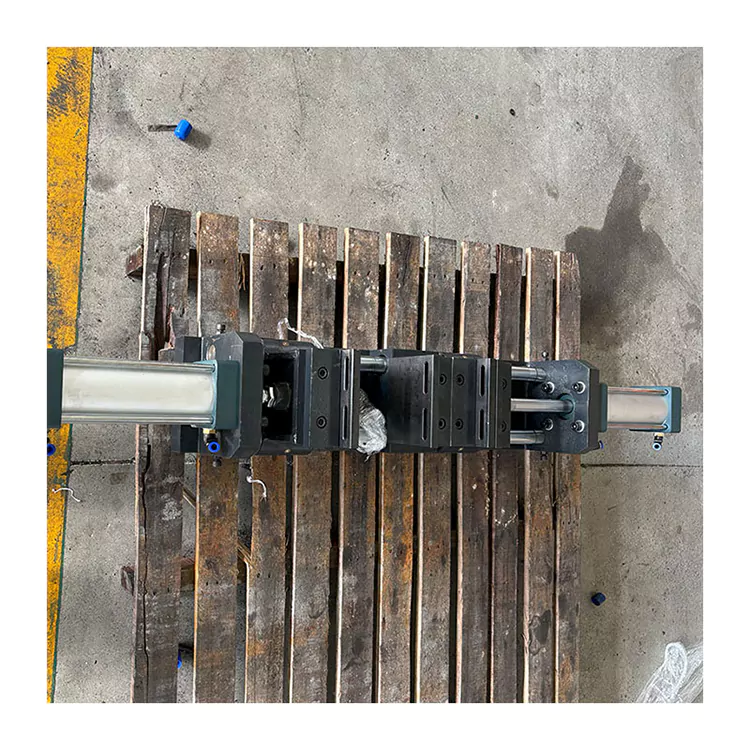

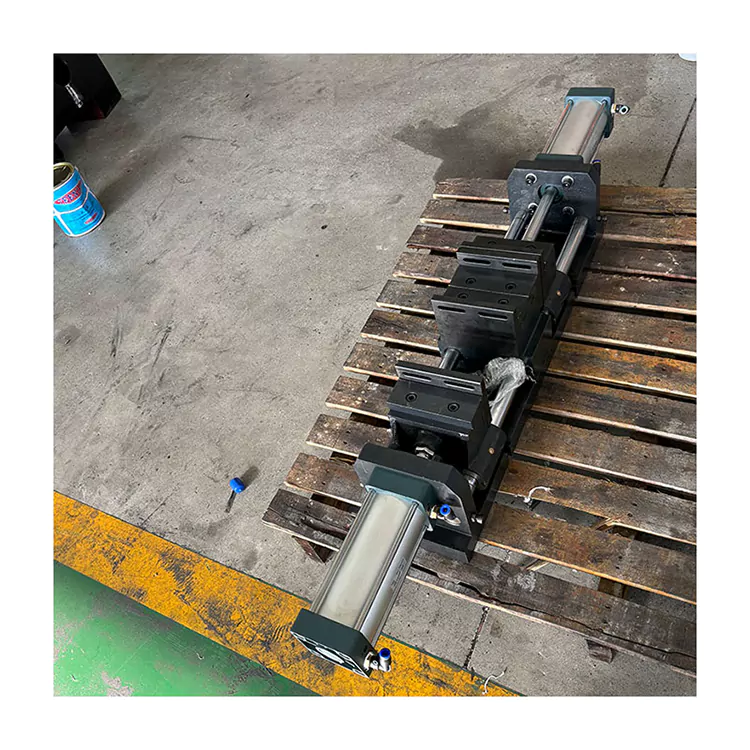

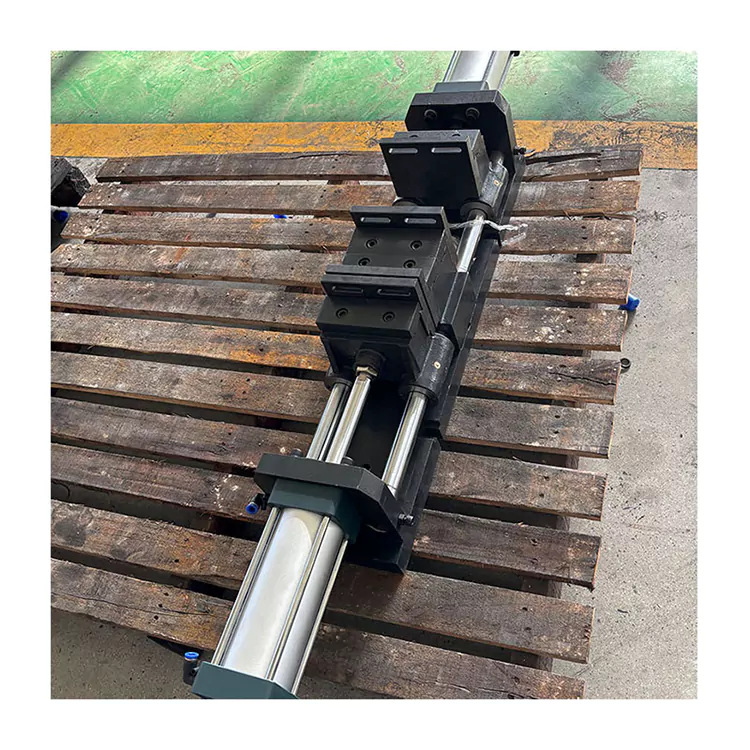

Dvojitý jednoduchý otvorený pneumatický plochý zverák

Vysoko kvalitný dvojitý jednoduchý otvorený pneumatický plochý zverák YueLi poskytuje stabilné upínanie pre vysokorýchlostné, viackrokové obrábacie procesy. Dá sa rýchlo otvoriť a zatvoriť pomocou pneumatického alebo plyno-kvapalinového hybridného pohonu, presne umiestniť a prispôsobiť CNC, zloženým strojom, vŕtaciemu centru, frézke a ďalšiemu zariadeniu, ktoré vám pomôže neustále zvyšovať efektivitu spracovania.

Odoslať dopyt

Popis produktu

Dvojitý jednoduchý otvorený pneumatický plochý zverák je tiež známy ako pneumatický plochý zverák, pneumatický zverák, pneumatický zverák atď. Úžitkový vzor sa týka rýchleho prípravku, ktorý je vhodný na obrábanie dvojhriadeľového zloženého stroja, numericky riadeného obrábacieho centra, frézky, vŕtačky atď. Úloha YueLi tohto produktu je veľmi priama: rýchle upnutie, presné polohovanie, stabilné spracovanie. Či už pracujete na dávkových dieloch, komplexnom upínaní alebo chcete zvýšiť rýchlosť výmeny dielov, môže to zefektívniť vašu pracovnú stanicu.

Výber klieští s plochými čeľusťami

Typ plochej čeľuste	Presnosť polohovania (rovnosť, rovnobežnosť, zvislosť)	Príklady použiteľného vybavenia
Ploché kliešte pre všeobecné stroje	0,1 až 0,2 mm	Hoblík, frézka, vŕtačka atď.
Presné ploché kliešte	0,01 až 0,02 mm	Hoblík, frézka, vŕtačka, vyvrtávačka, frézka atď.
Kliešte na náradie	0,001 až 0,005 mm	Brúsky, CNC frézky, CNC vŕtačky, Frézky, špeciálne obrábacie stroje

Typ plochej čeľuste	Presnosť polohovania (rovnosť, rovnobežnosť, zvislosť)	Príklady použiteľného vybavenia
Ploché kliešte pre všeobecné stroje	0,1 až 0,2 mm	Hoblík, frézka, vŕtačka atď.
Presné ploché kliešte	0,01 až 0,02 mm	Hoblík, frézka, vŕtačka, vyvrtávačka, frézka atď.
Kliešte na náradie	0,001 až 0,005 mm	Brúsky, CNC frézky, CNC vŕtačky, Frézky, špeciálne obrábacie stroje

Špecifikácia parametra

Číslo modelu	Q51135, QY21130	Šírka čeľuste	135/130	Maximálna veľkosť otvoru	153 135
Výška čeľuste	70	Priemer upevňovacej skrutky	100	Kvalita materiálu	Odliatok z guľôčkového grafitu
Typ napájania	Pneumatická hydraulika	Presnosť zveráka	Presný typ

Číslo modelu	Q51135, QY21130	Šírka čeľuste	135/130	Maximálna veľkosť otvoru	153 135
Výška čeľuste	70	Priemer upevňovacej skrutky	100	Kvalita materiálu	Odliatok z guľôčkového grafitu
Typ napájania	Pneumatická hydraulika	Presnosť zveráka	Presný typ

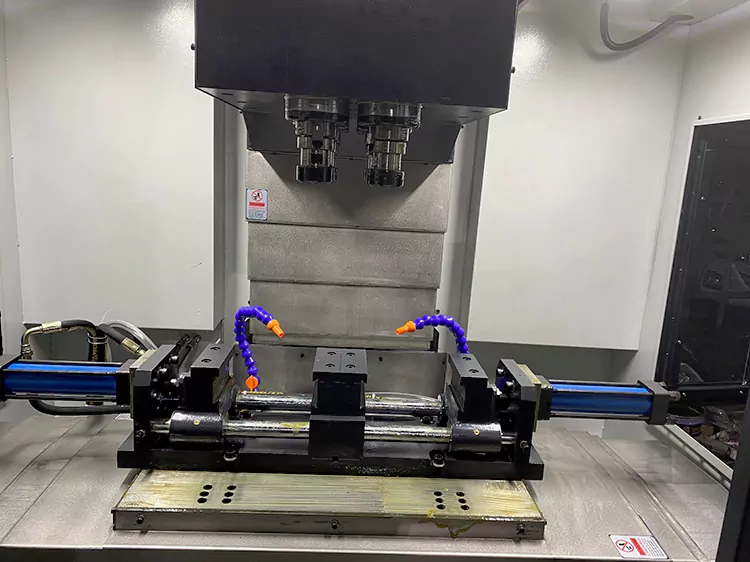

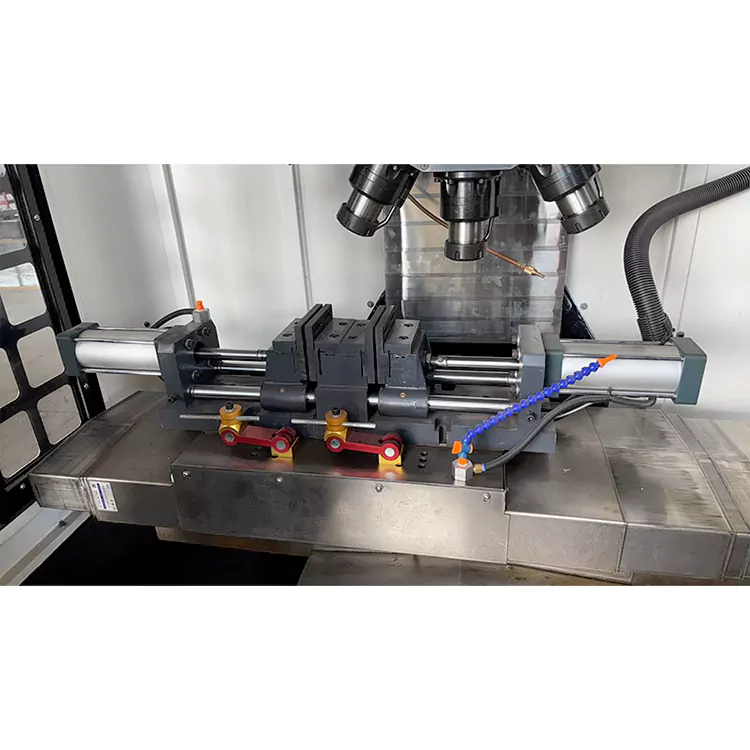

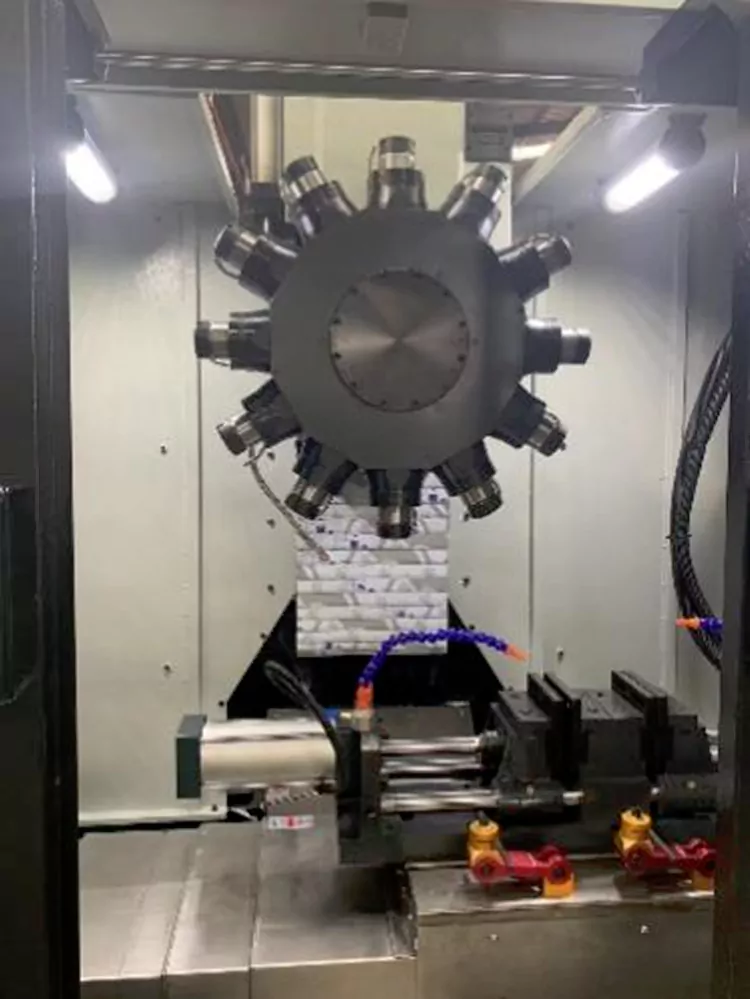

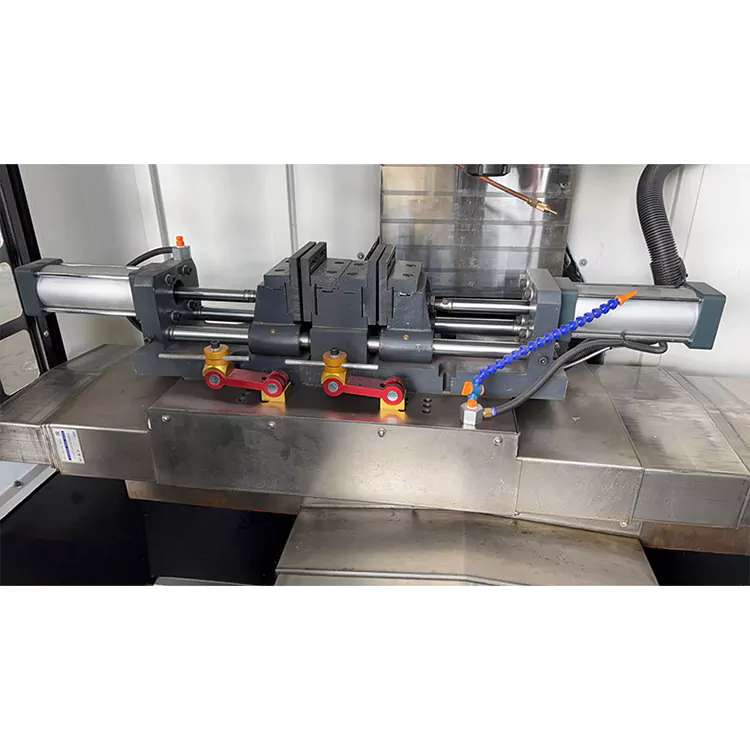

Scenár aplikácie obrábacieho stroja

Vysoko kvalitný dvojitý jednoduchý otvorený pneumatický plochý zverák YueLi je všeobecný prípravok, ktorý sa často používa na inštaláciu malých obrobkov, je to frézka, náhodné príslušenstvo vŕtačky, upevnené na pracovnom stole obrábacieho stroja, ktoré sa používa na upnutie obrobku na rezanie.

Solenoidový ventil riadi tento vzduchový valec, nastavuje maticu skrutkovej tyče tak, aby ovládala otvorenú veľkosť zveráka a vytvára uťahovanie a uvoľňovanie obrobku

Vlastnosti produktu

1. Pneumatický pohon pre rýchlejšie upnutie

Elektromagnetický ventil ovláda činnosť valca, otvárať a zatvárať možno iba jedným kľúčom, v porovnaní s tradičnými ručnými kliešťami môže ušetriť veľa času na výmenu.

2. Presné umiestnenie

Prijímame telo z tvárnej liatiny + proces presného brúsenia, rovinná presnosť čeľuste dosahuje štandard presnosti, takže stále môžete udržiavať stabilný posun pri vysokorýchlostnom rezaní.

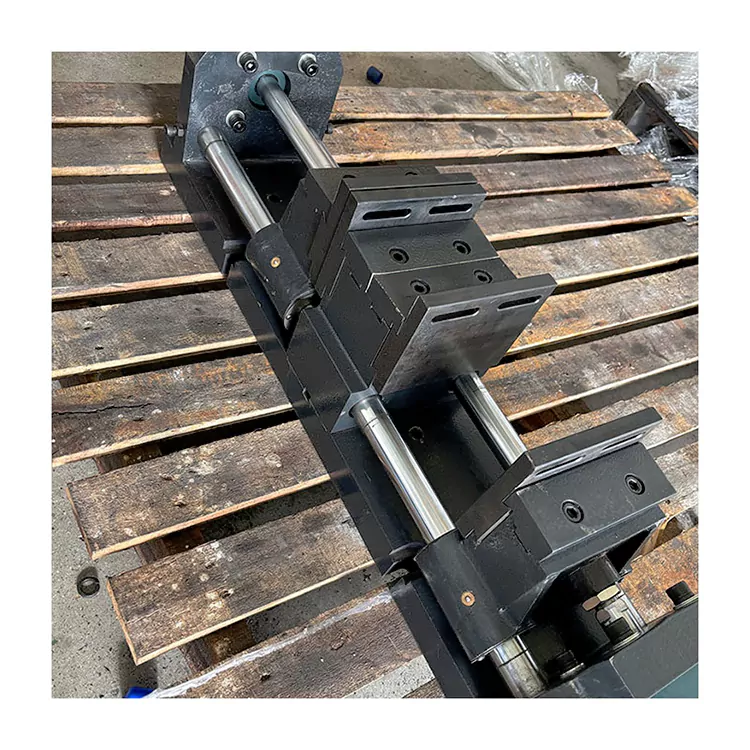

3. Dvojitá jednoduchá otvorená štruktúra, flexibilnejšia

Veľkosť otvoru je možné nastaviť nezávisle. Rozsah upnutia je možné ovládať nastavením skrutky a matice. Bez ohľadu na veľkosť dielov sa s ním dá ľahko manipulovať.

4. Odolná konštrukcia, dlhodobá stabilita

Zahusťovanie dizajnu kľúčových častí a prostredníctvom viacerých kôl testovania, vhodné pre kontinuálne dávkové spracovanie výrobnej linky.
