Prevodový motor

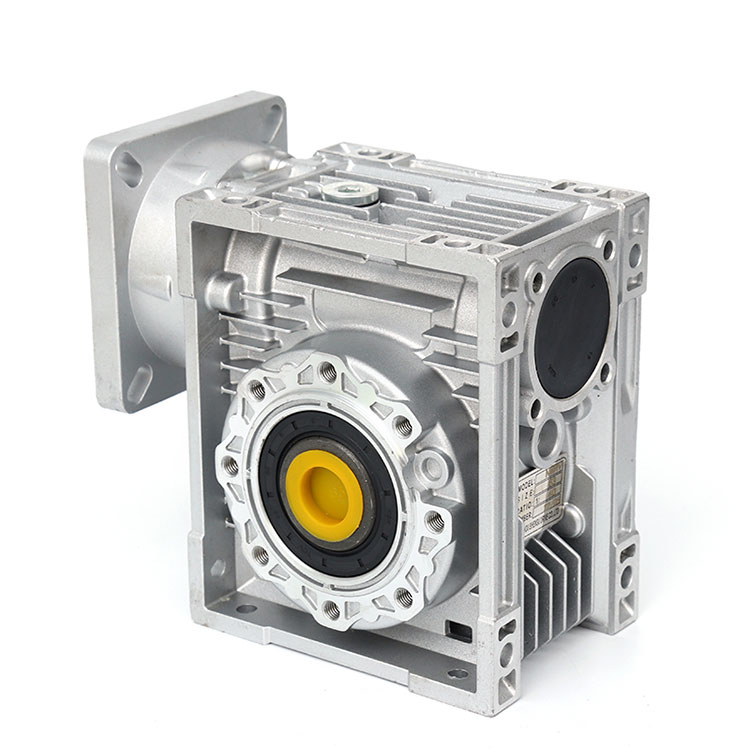

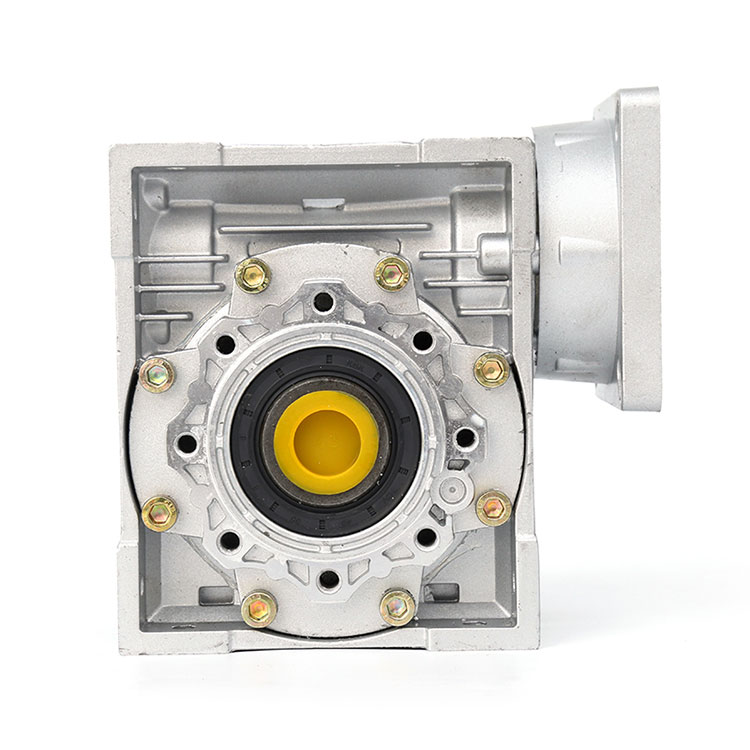

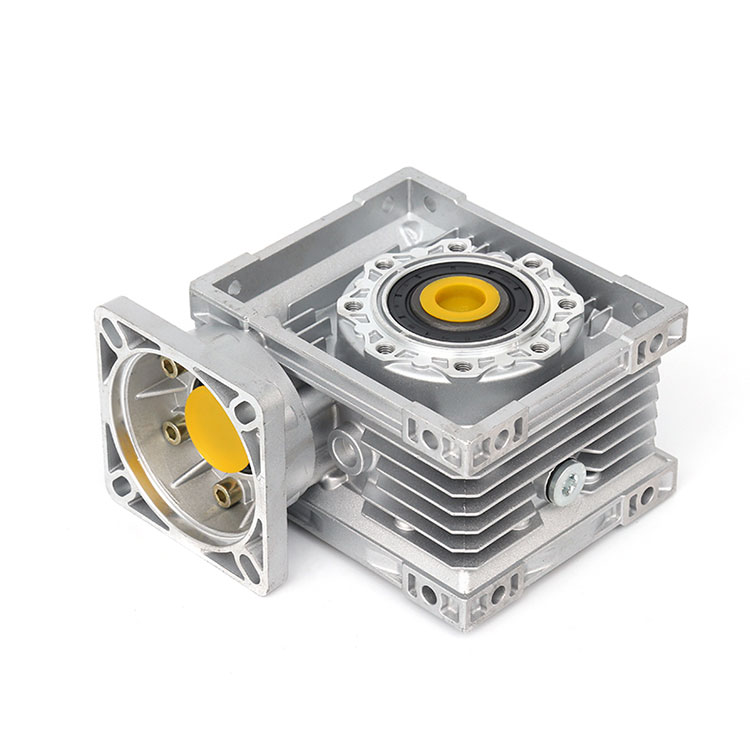

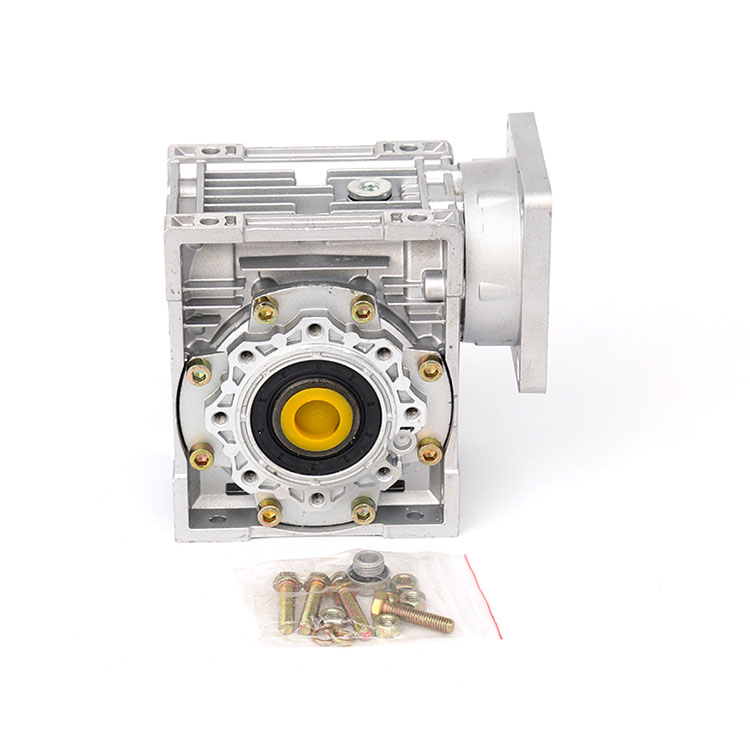

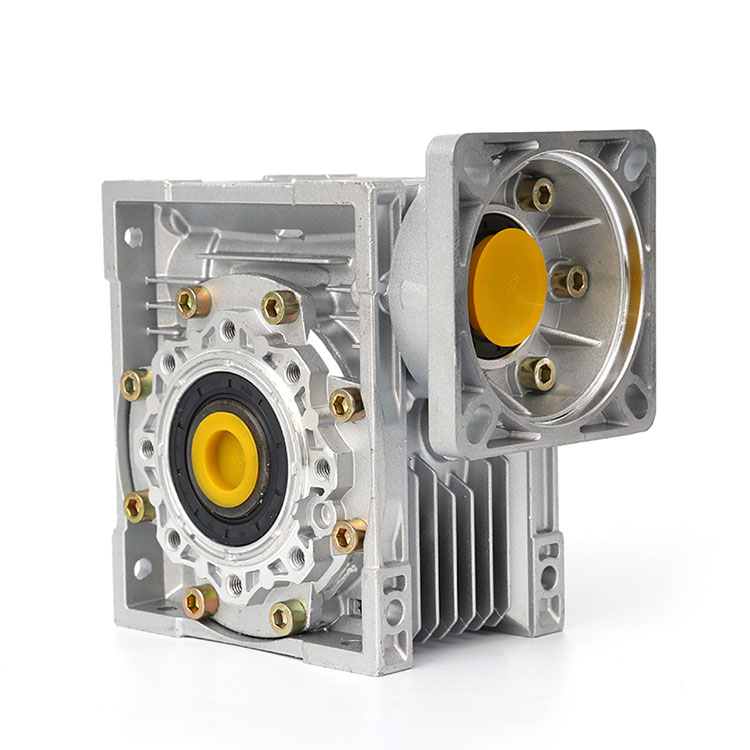

Reduktor RV 63 je jedným z modelov šnekového reduktora radu RV. Skladá sa zo šnekového a šnekového kolesa s kompaktnou konštrukciou, veľkým prevodovým pomerom a prevodovým strojom so samosvornou funkciou za určitých podmienok. Je to jeden z najčastejšie používaných reduktorov.

Reduktor RV 63 v súlade s národnou normou GBl0085-88 s parametrami valcového závitovkového kolesa, absorbuje najmodernejšie technológie doma aj v zahraničí, jedinečná a nová štruktúra tvaru "štvorcovej škatule", tvar škatule je krásny, s vysoko kvalitným hliníkom zliatina odlievaná pod tlakom, má nasledujúce výhody:

1, kompaktná mechanická konštrukcia, ľahký objem a tvar, malý a efektívny;

2, dobrý výkon výmeny tepla, rýchly odvod tepla;

3, jednoduchá inštalácia, flexibilné a ľahké, vynikajúci výkon, jednoduchá údržba a opravy;

4, hladký chod, nízky hluk, odolný;

5, silná použiteľnosť, bezpečnosť a spoľahlivosť.

V súčasnosti je široko používaný v rôznych priemyselných odvetviach zariadení na mechanické spomalenie výrobných procesov, ktoré používatelia dobre prijímajú. Je to najlepšia voľba pre moderné priemyselné zariadenia na dosiahnutie veľkého krútiaceho momentu, veľkého pomeru otáčok, nízkej hlučnosti a vysokej stability mechanického zariadenia na ovládanie spomalenia.

 Schéma štruktúry produktu

1, hladký prenos, vibrácie, náraz a hluk sú malé, veľký pomer spomalenia, široká všestrannosť, možno použiť s rôznymi mechanickými zariadeniami.

2, môže získať veľký prevodový pomer s jednostupňovým prevodom, kompaktná konštrukcia, väčšina modelov reduktora má dobré samosvornosť, mechanické vybavenie s požiadavkami na brzdenie môže ušetriť brzdové zariadenie.

3. Strata záberového trenia šnekového zuba a povrchu šnekového zuba je veľká, takže účinnosť prenosu je nižšia ako ozubené koleso, ľahko sa zahrieva a má vyššiu teplotu.

4. Vyššie požiadavky na mazanie a chladenie.

5, dobré vzájomné prispôsobenie, šnekové kolesá sú vyrábané podľa národných noriem, ložiská, olejové tesnenia sa používajú so štandardnými dielmi.

6, typ skrine má základný typ (karoséria je zvislá alebo horizontálna konštrukcia s podlahovou doskou) a univerzálny typ (karoséria je kvádra, veľa strán s pevnými otvormi na skrutky, nie s podlahovou doskou alebo inou pätkou a iné konštrukčné typy)

7, režim pripojenia vstupného hriadeľa má základný typ (jeden vstupný hriadeľ a dvojitý vstupný hriadeľ), pričom príruba motora má dva druhy.

8. Smer polohy výstupnej a vstupnej osi a vstupná os dole a hore; výstupná os hore a dole; vstupná os hore a dole.

9, dostupný reduktor RV 63 a ďalší 2 alebo 3 viacstupňový reduktor radu RV, aby sa dosiahol skvelý prevodový pomer.

Znížený výber motora

Prehľad produktu Súhrn produktu

Jednostupňový šnekový reduktor

Použitím vysokokvalitného telesa odlievacej skrinky z hliníkovej zliatiny je vzhľad ľahký

● Vysoká nosnosť, stabilný prevod, nízke vibrácie, nízka hlučnosť.

● Rôzne spojovacie štruktúry s príkonom a výstupným krútiacim momentom, aby vyhovovali potrebám rôznych pripojení; dizajn škatule a rozloženie základných otvorov sa prispôsobujú rôznym spôsobom inštalácie, veľká všestrannosť.

● Malá a stredne veľká krabica je plne uzavretá konštrukcia, silné tesnenie, mazací olej vo vnútri krabice sa nedá ľahko stratiť a zhoršiť, nie je potrebné ho vymieňať, jednoduchá údržba.

 Dvojstupňový šnekový reduktor

● Pozostáva z jednostupňového šnekového reduktora so všetkými výhodami jednostupňového šnekového reduktora a dosahuje veľký prevodový pomer.

● Bežné dvojstupňové kombinované modely sú: 25 / 30,25 / 40,30 / 40,30 / 50,30 / 63,40 / 75,40 / 90,50 / 110,63 / 130,63 / 150. užívatelia majú špeciálne požiadavky, môžu si vybrať 25,30,40,50,63,75,90,110,130,150 ako kombinované jednotky podľa skutočných potrieb.

Spôsob výberu Servisný faktor

Aby ste si správne vybrali šnekový reduktor NMRV, najprv pochopte nasledujúce body:

● záťažové podmienky frekvencia aplikácie M book cong 2 neumrú zo zeme zaplatiť horu

● pracovná situácia Určite koeficient pracovného stavu K1 a koeficient korekcie pracovného stavu K2

● Typy mechanického zaťaženia A, B a C sa určujú podľa tabuľky 1.

● Podľa tabuľky 2 skontrolujte korekčný koeficient pracovných podmienok K2.

Strana-07

Výber typov mechanického zaťaženia (tabuľka 1)

Tabuľka 1 výber klasifikácie zaťaženia stroja

Korekčný faktor pracovných podmienok K2 je vybraný (tabuľka 2)

Vyberie sa koeficient pracovných podmienok K1 (obrázok 1) Diagram 1 koeficient pracovných podmienok K1

 Vyberte redukciu

● Používateľ musí najprv určiť vstupné mechanické zaťaženie T (krútiaci moment) pracovného stroja, T vynásobené koeficientom pracovných podmienok K1 a potom vynásobené korekčným koeficientom pracovných podmienok K2, to znamená, aby sa získala hodnota výstupného momentu reduktor a v kombinácii s rýchlostným pomerom alebo hodnotou výstupnej rýchlosti vyberte požadované špecifikácie reduktora.

● Používateľ môže tiež vypočítať výstupný krútiaci moment podľa známeho vstupného výkonu v kombinácii s hodnotou pomeru alebo hodnotou výstupnej rýchlosti a vybrať redukciu.

Výber vzorky

Príklad 1. Univerzálny dopravný pás (rovnomerné zaťaženie)

Krútiaci moment: 19 N.m doba chodu 8 hodín / deň

Rýchlosť: približne 55 ot./min., frekvencia spustenia: 10-krát za hodinu

Redukcia: 1/25, teplota okolia: vnútorná 25℃

① Podľa tabuľky 1 je určený typ zaťaženia

Typ zaťaženia: rovnomerné zaťaženie bez nárazu, vyberte A;

② Podľa obr. 1, vezmite priesečník frekvencie 10 krát / hodinu na čiare A a zistite koeficient K1 = 1 doby chodu 8 hodín / deň;

③ Podľa tabuľky 2 koeficient K2=1;

④ Potom je hodnota krútiaceho momentu 19 K1 K2=1911=19 N. A m, s voliteľnými najbližšími 19 N. Reduktor rýchlosti m.

Vybraný výsledok: NMRV30-1 / 25

Vstupný výkon je 0,18 kW, výstupné otáčky 56 ot./min., výstupný krútiaci moment 21 N.m

Príklad 2. Dopravný pás (stredné nárazové zaťaženie)

Krútiaci moment: 65N. M., prevádzková doba: 16 hodín / deň,

N,00 krát za hodinu,

Redukcia: 1 / 60, "Zlá teplota: 35 ℃, priame pripojenie motora

① Podľa tabuľky 1 je určený typ zaťaženia

Typ zaťaženia: mierne nárazové zaťaženie, vyberte B;

② Podľa obr. 1, vezmite otočný bod frekvencie 100 krát / hodinu na čiare B a nájdite koeficient 16 hodín / deň doby chodu K1 = 1,65;

③ Podľa tabuľky 2 koeficient K2=1,15;

④ Hodnota krútiaceho momentu je 65xK1xK2=70x1,65x1,15=1 23 N. A m, môžete vybrať najbližších 123 N. Znižovač rýchlosti m.

Zvolený výsledok: NMRV63-1 / 60

Vstupný výkon je 0,55 kW, výstupné otáčky 23,3 ot./min. a výstupný krútiaci moment 140 N.m

Popis čísla modelu: Poznámky k modelu

Domáce a zahraničné modely ovládajú Porovnávaciu tabuľku modelov

Procesný proces a testovacie zariadenia

Technici a testovacie zariadenia

S vysoko presnými CNC obrábacími strojmi a obrábacím centrom, moderným vybavením a testovacími prístrojmi

Vynikajúca technológia a prísny a dokonalý systém riadenia kvality

A stretnite sa s profesionálnou a technickou elitou a vedúcim tímom vedy a techniky

Využite naplno nové technológie, nový proces a nové materiály na zabezpečenie stability a spoľahlivosti produktov

Kvalita produktu pochádza z pokrokových výrobných prostriedkov a zmysel pre kvalitu pochádza z neustálej inovácie

veci si vyžadujú pozornosť

1. Teplota pracovného prostredia je -40 ℃ - + 40 ℃. Keď je teplota pracovného prostredia nižšia ako 0 ℃, mazací olej sa musí pred spustením zahriať na viac ako 0 ℃. Keď je teplota pracovného prostredia vyššia ako 40 ℃, musia sa vykonať opatrenia na chladenie.

2. Závitovkový reduktor sa môže otáčať pozitívne a inverzne

profil spoločnosti

Quanzhou Yue eli automatizačné zariadenia Co., Ltd. je zbierka vývoja, vývoja, dizajnu, výroby ako jeden z profesionálnych výrobcov, s prvotriednym vedeckým výskumom a technickým personálom.

 Spoločnosť sídli v svetoznámom turistickom stredisku-Hangzhou. Po viac ako 20 rokoch tvrdej práce, neustáleho zlepšovania, rozsah výroby podniku rastie, rozmanitosť

Postupne dokonalá, vytvorila sa osem sérií, viac ako 30 000 typov špecifikácií reduktora, je domáca výroba šnekového kolesa reduktora, jedného z najkompletnejších výrobcov.

 V záujme ďalšieho zvyšovania kvality produktov, uspokojovania rastúceho dopytu na trhu, zlepšovania celkovej kvality riadenia podniku sa spoločnosť u domácich náprotivkov ujala vedenia a implementácie a komunikácie

Viac ako ISO9001:2000 medzinárodná certifikácia systému kvality.

 Vysoko kvalitný personál, moderné a efektívne spracovateľské zariadenia, prísny systém zabezpečenia kvality, dokonalý popredajný servis, získal širokú závislosť domácich a zahraničných používateľov, predajnú sieť

 Po všetkých hlavných provinciách a mestách krajiny sa výrobky vyvážajú do Spojených štátov, Kanady, Japonska, Južnej Kórey a juhovýchodnej Ázie a ďalších krajín a regiónov.

Technológia Yue force je plná dôvery v budúcnosť a poskytne zákazníkom najuspokojivejšie produkty a najlepšie služby s prísnejšími požiadavkami a vyšším východiskovým bodom.
