Ako vertikálny dvojosový zložený stroj predefinuje vysokoúčinné dávkové spracovanie?

1. Dvojvretenová architektúra

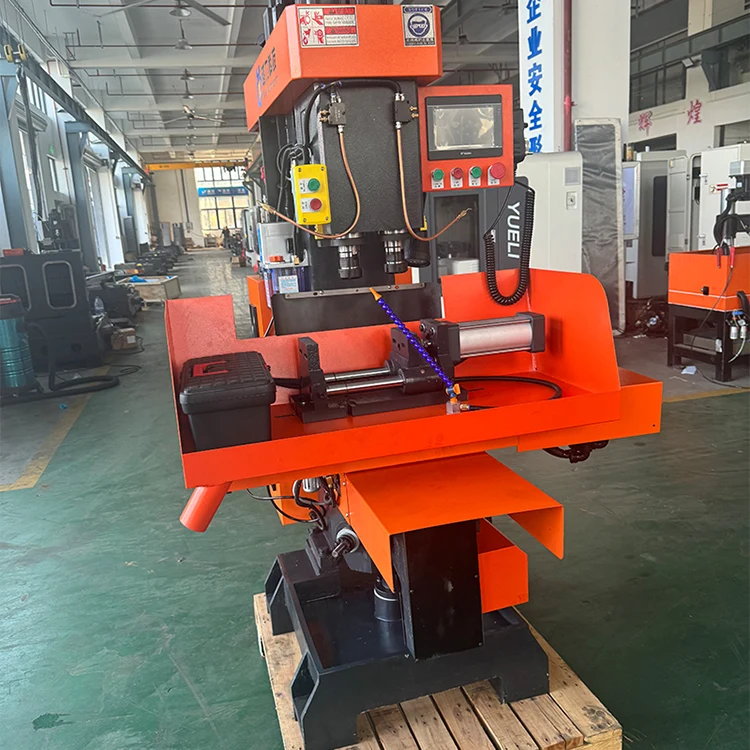

V srdciVertikálny dvojosový zložený strojspočíva v dvojvretenovej konfigurácii, ktorá zásadne mení spôsob, akým sa pristupuje k dávkovému spracovaniu. Na rozdiel od jednovretenových strojov, ktoré vyžadujú viacnásobné prechody a časté výmeny nástrojov, tento dizajn obsahuje dve nezávislé vretená pracujúce v koordinovanom usporiadaní vertikálnej osi. Osi Z1 a Z2 sú od seba vzdialené 120 mm, čo umožňuje súčasné obrábanie dvoch prvkov na rovnakom obrobku alebo paralelné spracovanie dvoch samostatných častí.

Každé vreteno akceptuje kužeľové nástroje NT30 a poskytuje nastaviteľné otáčky od 10 do 3 000 ot./min., čím poskytuje flexibilitu pre operácie vŕtania, vystružovania a závitovania. Dvojosový prístup efektívne zdvojnásobuje priepustnosť pre vhodné aplikácie pri zachovaní presnosti vyžadovanej pre komponenty dverového kovania a podobné stredne sériové výrobky.

2. Základné technické špecifikácie

Pochopenie schopností stroja začína jeho kľúčovými parametrami. Nasledujúca tabuľka sumarizuje základné špecifikácie, ktoré definujú jeho prevádzkovú obálku:

Zdvih 320 mm osi X a 120 mm osi Y poskytuje primeranú pracovnú obálku pre produkty kovania dverí a podobné komponenty. Zdvíhacia plošina ponúka 160 mm nastaviteľnú vzdialenosť, ktorá sa prispôsobí rôznym výškam obrobku. S maximálnou rýchlosťou pohybu 30 m/min na osi X poskytuje stroj rýchle polohovanie, ktoré prispieva k celkovému skráteniu doby cyklu.

3. Štrukturálna integrita

TheVertikálny dvojosový zložený strojje navrhnutý so zameraním na tuhosť a odolnosť. Štruktúra karosérie je pozoruhodne kompaktná a zároveň si zachováva vynikajúcu tuhosť – kritický faktor pre udržanie presnosti počas simultánnych operácií s dvoma vretenami. K tejto štrukturálnej robustnosti prispieva niekoľko možností dizajnu:

• Vysokokvalitné vretená z legovanej ocele:Každé vreteno je vyrobené z prémiovej legovanej ocele, podrobené procesom kalenia a tepelného spracovania, po ktorých nasleduje presné brúsenie pre vysokú odolnosť proti opotrebovaniu.
• Ultrazvukovo kalené klzné povrchy:Klzné plochy sú ošetrené ultrazvukovým kalením, čím sa výrazne zvyšuje tvrdosť povrchu a odolnosť proti opotrebovaniu. Integrované mazacie zariadenie zaisťuje trvalý výkon počas predĺženej životnosti.
• Systém vyrovnávania polohy:Pracovný stôl obsahuje štartovacie zariadenie s polohovaním nárazníka, ktoré minimalizuje vibrácie pri rýchlych bočných pohyboch.
• Rukoväť typu ťahadlo:Bezpečnosť je riešená dizajnom rukoväte s vyťahovacou tyčou, ktorá odoláva náhodnému uvoľneniu.

Tieto konštrukčné prvky spoločne zaisťujú, že stroj zachováva polohovú presnosť aj pri nárokoch kontinuálnej sériovej výroby.

4. Operatívny pracovný postup

Prevádzková filozofiaVertikálny dvojosový zložený strojsa sústreďuje na redukciu manuálnych zásahov pri maximalizácii priepustnosti. Riadenie PLC poskytuje vyššiu úroveň automatizácie v porovnaní s konvenčnými reléovými systémami a poskytuje vynikajúcu spoľahlivosť, ktorá priamo znižuje únavu operátora.

Medzi hlavné charakteristiky pracovného postupu patria:

• Spracovanie s jedným nastavením:Vŕtanie, vystružovanie a závitovanie veľkého počtu dielov je možné vykonať naraz.
• Správa viacerých strojov:Intuitívne ovládanie a automatizované ovládanie umožňujú jednému operátorovi riadiť viacero strojov súčasne.
• Pohodlné nastavenie:Stroj sa vyznačuje jednoduchými a intuitívnymi mechanizmami nastavenia, ktoré skracujú čas nastavenia medzi dávkami.
• Dizajn proti znečisteniu:Zariadenie obsahuje funkcie, ktoré minimalizujú riziká kontaminácie, vďaka čomu je vhodné do prostredí, kde je dôležitá čistota.

Tento návrh pracovného toku sa priamo premieta do vyššej efektivity v prostrediach malých až stredne veľkých sérií, kde čas nastavenia a dostupnosť operátora často určujú celkovú produktivitu.

5. Rozsah aplikácie

Vertikálny dvojosový zložený stroj je špeciálne prispôsobený na výrobu a spracovanie malých až stredne veľkých sérií produktov kovania dverí. Toto zameranie aplikácie využíva schopnosť stroja s dvoma vretenami na vŕtanie, vystružovanie a závitovanie viacerých funkcií na hardvérových komponentoch dverí v rámci jednej operácie upnutia.

Okrem dverového kovania ho špecifikácie stroja – najmä jeho maximálny priemer vŕtania 32 mm a kapacitu závitovania M32 – robia vhodným pre širší rozsah komponentov z medi a neželezných kovov. Hmotnosť stroja 900 kg a pôdorys 1 100 × 1 230 × 1 980 mm (vrátane plechového krytu) naznačujú, že stroj je dostatočne veľký pre výrobné prostredie a zároveň dostatočne kompaktný pre dielne s obmedzeným podlahovým priestorom.

Výber komponentov ďalej definuje profil spoľahlivosti stroja: servomotory Sunicon a CNC systém, striedavé stýkače Schneider, relé Omron a domáce guľôčkové skrutky a lineárne sane. Táto kombinácia osvedčených značiek a kvalitných komponentov prispieva k dobrej povesti stroja vďaka konzistentnému výkonu.
