Vertikálny dvojosový zložený stroj

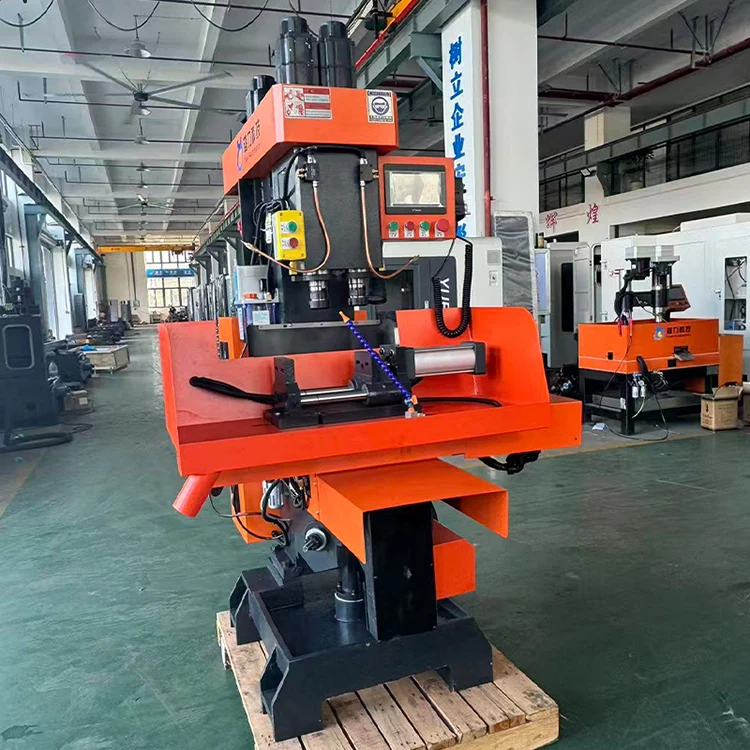

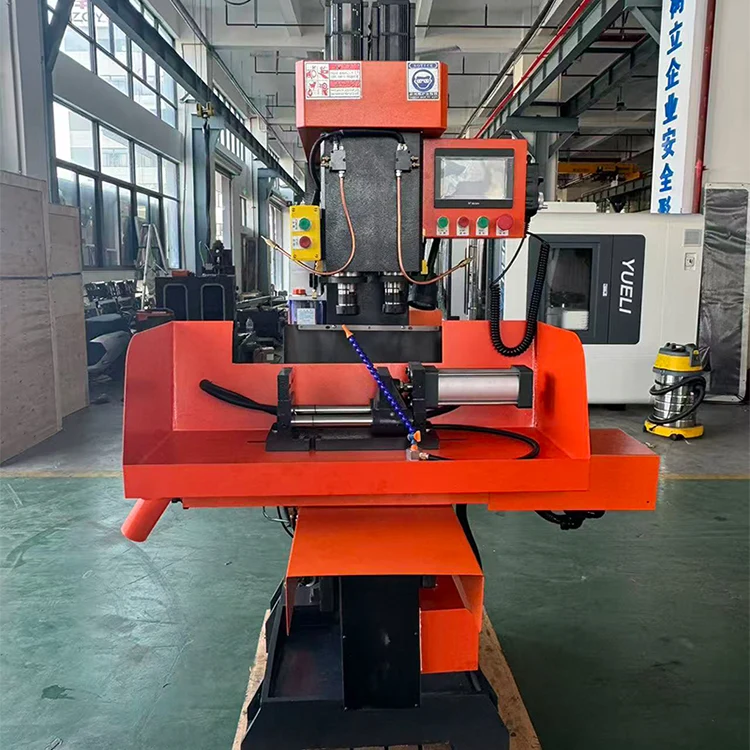

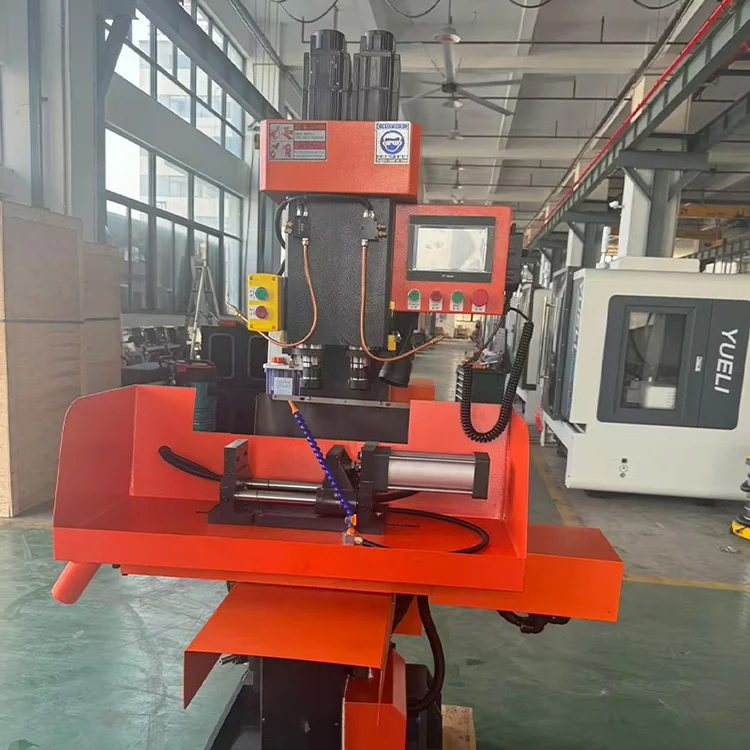

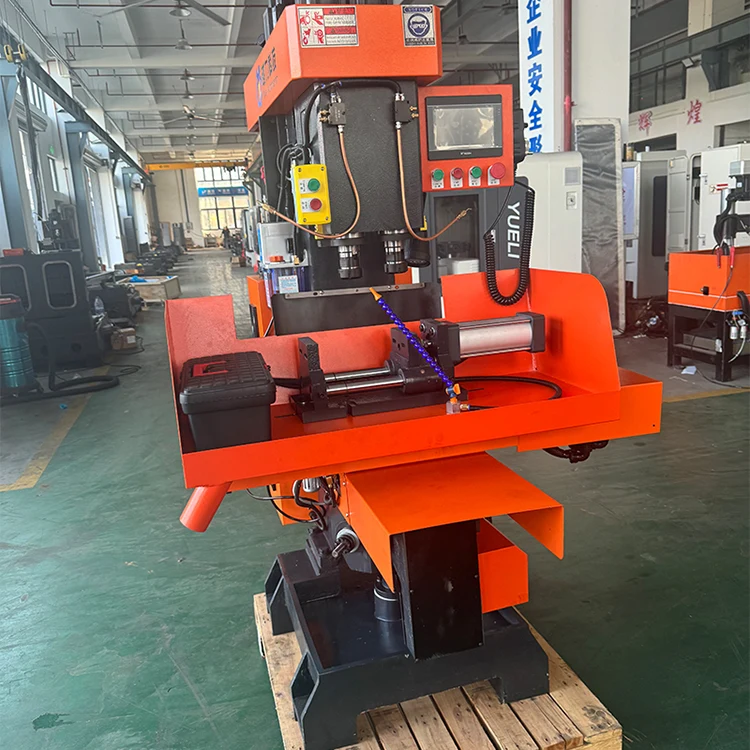

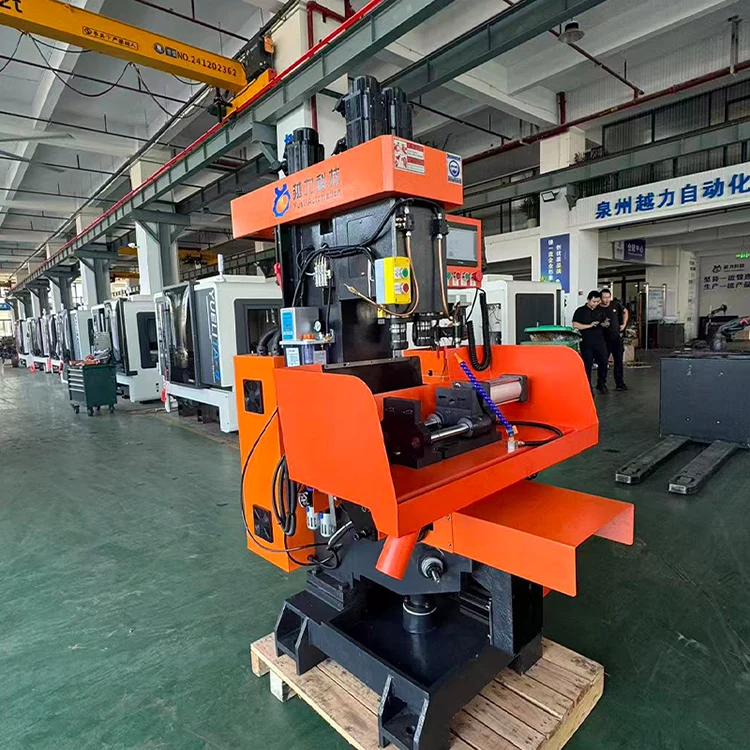

Vertikálny dvojosový zložený stroj (interný model ZSK4132X2B) vyrába spoločnosť Quanzhou Yueli Automation Equipment Co., Ltd. Je vhodný na výrobu a spracovanie malých až stredne veľkých sérií produktov kovania dverí. Obrábací stroj má hladký a elegantný vzhľad s jednoduchým a intuitívnym ovládaním a pohodlným nastavením. Vďaka riadeniu PLC sa môže pochváliť vyššou úrovňou automatizácie a vynikajúcou spoľahlivosťou, čo znižuje pracovnú náročnosť operátorov. Umožňuje jednému operátorovi riadiť viacero strojov a slúži ako ideálne vysokoúčinné zariadenie na spracovanie proti znečisteniu.

Predstavenie produktu

Vertikálny dvojosový zložený stroj je vhodný na výrobu a spracovanie malých až stredne veľkých sérií produktov kovania dverí. Obrábací stroj má hladký a elegantný vzhľad s jednoduchým a intuitívnym ovládaním a pohodlným nastavením. Vďaka riadeniu PLC sa môže pochváliť vyššou úrovňou automatizácie a vynikajúcou spoľahlivosťou, čo znižuje pracovnú náročnosť operátorov. Umožňuje jednému operátorovi riadiť viacero strojov a slúži ako ideálne vysokoúčinné zariadenie na spracovanie proti znečisteniu.

· Hladký a elegantný vzhľad s jednoduchým a intuitívnym ovládaním.

· Pohodlné nastavenie a vyššia úroveň automatizácie s ovládaním PLC.

· Vynikajúca spoľahlivosť so zníženou pracovnou náročnosťou.

· Jeden operátor môže spravovať viacero strojov.

Hlavné technické parametre

Nasledujúce technické parametre platia pre vertikálny dvojosový zložený stroj.

Štruktúra a vlastnosti stroja

Vertikálny dvojosový zložený stroj má nasledujúce štrukturálne a výkonnostné funkcie.

· Spracovanie, vŕtanie, vystružovanie a závitovanie veľkého počtu dielov je možné vykonať naraz s vysokou účinnosťou.

· Štruktúra karosérie je kompaktná a má dobrú tuhosť.

· Hlavný hriadeľ je vyrobený z vysoko kvalitnej legovanej ocele, kalenej a tepelne upravenej, presne brúsenej a má vysokú odolnosť proti opotrebovaniu.

· Klzný povrch je ochladený ultrazvukom a má mazacie zariadenie, ktoré zaisťuje životnosť klzného povrchu.

· Pracovný stôl sa pohybuje doľava a doprava pomocou štartovacieho zariadenia a vyrovnávacieho zariadenia, ktoré má malé vibrácie a rýchly pohyb.

· Rukoväť používa typ tiahla, ktorý sa nedá ľahko spadnúť a má vysokú bezpečnosť.

Štruktúra a výkon

Konštrukcia vertikálneho dvojosového zloženého stroja preberá konštrukčné charakteristiky frézky a podporného štartovacieho zariadenia s výhodami vysokej účinnosti spracovania, stabilnej presnosti a jednoduchého postupu obsluhy.

· Štruktúra výmeny a napínania pásu, jednoduchá zmena rýchlosti a napnutie pásu.

· Hlavný hriadeľ je poháňaný 4KW/4P motorom cez synchrónny remeň s vysokou účinnosťou prenosu a nízkou hlučnosťou.

· Mechanizmus automatického obnovenia ľavého a pravého vretena môže vždy udržiavať vreteno v stave pripravenom na spracovanie, čím šetrí čas a zvyšuje efektivitu práce.

· Zdvíhaciu rukoväť je možné jednoducho otočiť, aby sa zdvíhacia plošina zdvihla.

· Pracovný stôl je vybavený vyrovnávacou pamäťou, ktorá zaisťuje spoľahlivé polohovanie a stabilnú presnosť.

· Stredný vozík a zdvíhacia plošina sú navrhnuté s uzamykacími mechanizmami, ktoré zaisťujú stabilné umiestnenie obrobku, čo prispieva k zabezpečeniu presnosti spracovania.

· Pneumatické zariadenie sa používa na realizáciu automatického ovládania, dobrej spoľahlivosti a zabezpečenia vysokej účinnosti a vysokej presnosti spracovania.

Mazací systém

Vertikálny dvojosový zložený stroj využíva objemový automatický mazací systém. Platí nasledujúci plán mazania.

Elektrický systém

Vertikálny dvojosový zložený stroj používa nasledujúcu konfiguráciu elektrického systému.

· CNC systém: Sunicon.

· Servomotor: Sunicon.

· Spindle servo: Zhima Technology.

· Stýkač striedavého prúdu: Schneider.

· Relé: Omron.

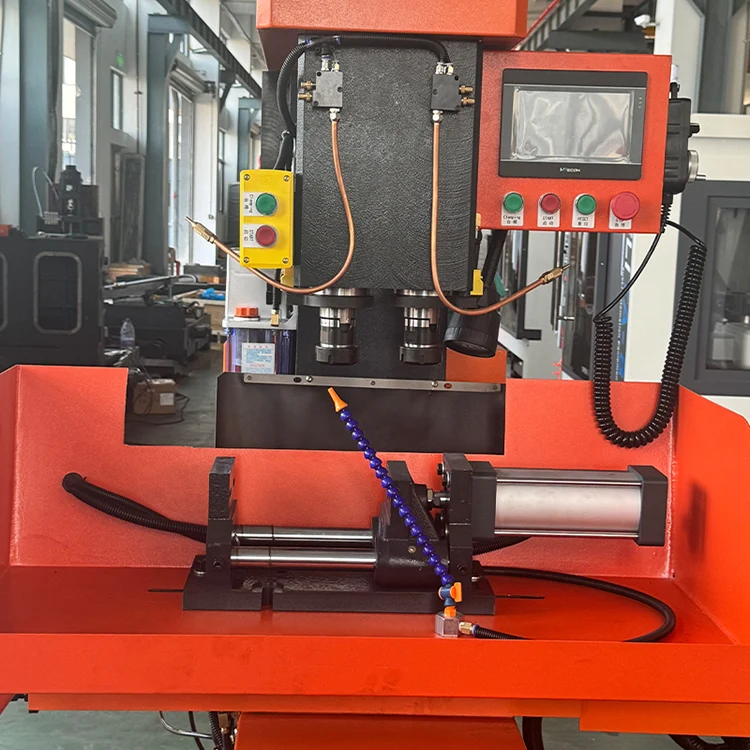

· Pneumatický zverák: YUELI.

Bezpečnosť Ochrana

Vertikálny dvojosový zložený stroj spĺňa všeobecné technické požiadavky GB 15760-2004 na bezpečnostnú ochranu obrábacích strojov na rezanie kovov a je vybavený potrebnými bezpečnostnými zariadeniami a výstražnými značkami.

· Os X využíva úplne uzavretý plech z nehrdzavejúcej ocele, ktorý účinne blokuje rezné kvapaliny a triesky.

· Os Z využíva ochranu plechu a teleskopický kryt na efektívne predĺženie životnosti.

· Osi X a Z sú vybavené pevnými a mäkkými limitmi, aby sa zabránilo poruchám spôsobeným prevádzkovými chybami, chybami programovania, poruchami pohonu atď.

· Elektrický dizajn je v súlade s elektrickým štandardom GB5226.1 s ochranou proti nadprúdu a skratu.

· Elektrická skriňa má úplne uzavretý dizajn s axiálnymi ventilátormi na odvod tepla.

· systém NC má vstavanú batériu; ak systém stratí napájanie, uložené programy obrábania sa nestratia.

· Funkcia alarmu a tlačidlo núdzového zastavenia, aby sa zabránilo poškodeniu spôsobenému rôznymi náhlymi poruchami.

Štandardné príslušenstvo a dokumenty

Vertikálny dvojosový zložený stroj sa dodáva s nasledujúcim príslušenstvom a dokumentmi.

Zahrnuté nástroje:

· Obojstranný kľúč 17-19, 12-14, 8-10, 22-24 (každý 1)

· Bezdotykový spínač (2 kusy)

· Klieština Φ20 (2 kusy)

· Šesťhranný kľúč 1,5-10 (1 sada)

Často kladené otázky

Aký CNC systém sa používa na tomto vertikálnom dvojosovom zloženom stroji?

Stroj využíva CNC systém Sunicon.

Aký je kužeľ vretena a maximálna kapacita vŕtania?

Kužeľ vretena je NT30. Maximálny priemer vŕtania je 32 mm pre medené diely a maximálny priemer závitu je M32.

Aké sú dráhy osi X, Y a Z1/Z2?

Zdvih osi X je 320 mm, zdvih osi Y je 120 mm a zdvih osi Z1/Z2 je 110 mm.

Aké sú otáčky vretena a hmotnosť stroja?

Otáčky vretena sa pohybujú od 10 do 3000 ot/min s nastaviteľnou rýchlosťou. Hmotnosť stroja je 900 kg.

Aká je celková potreba energie?

Celkový výkon zdroja je 7 kW.

Quanzhou Yueli Automation Equipment Co., Ltd. – Nan'an, Fujian, Čína – založená v roku 2013
