CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom

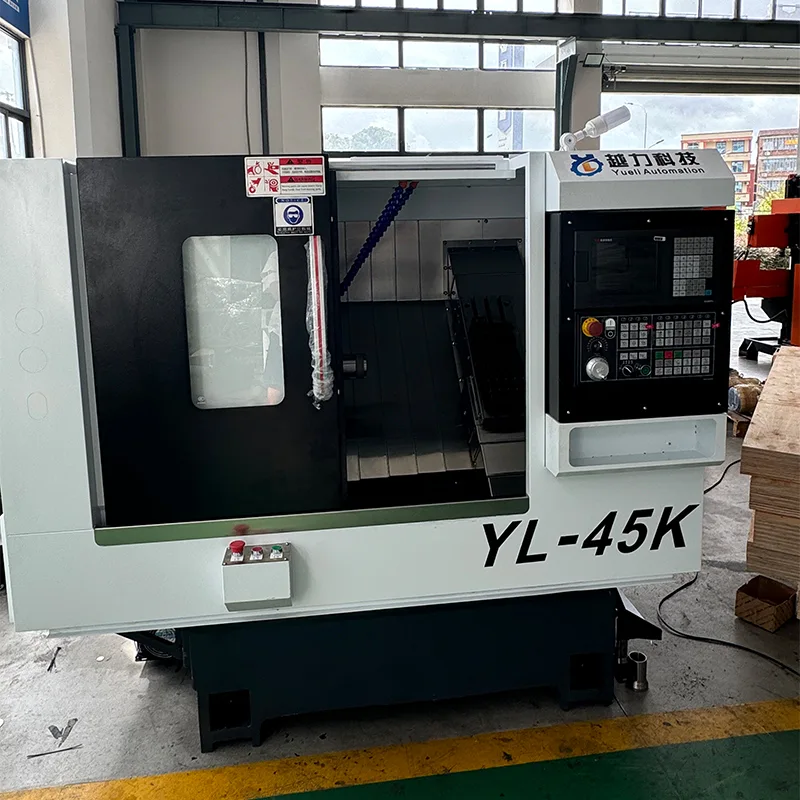

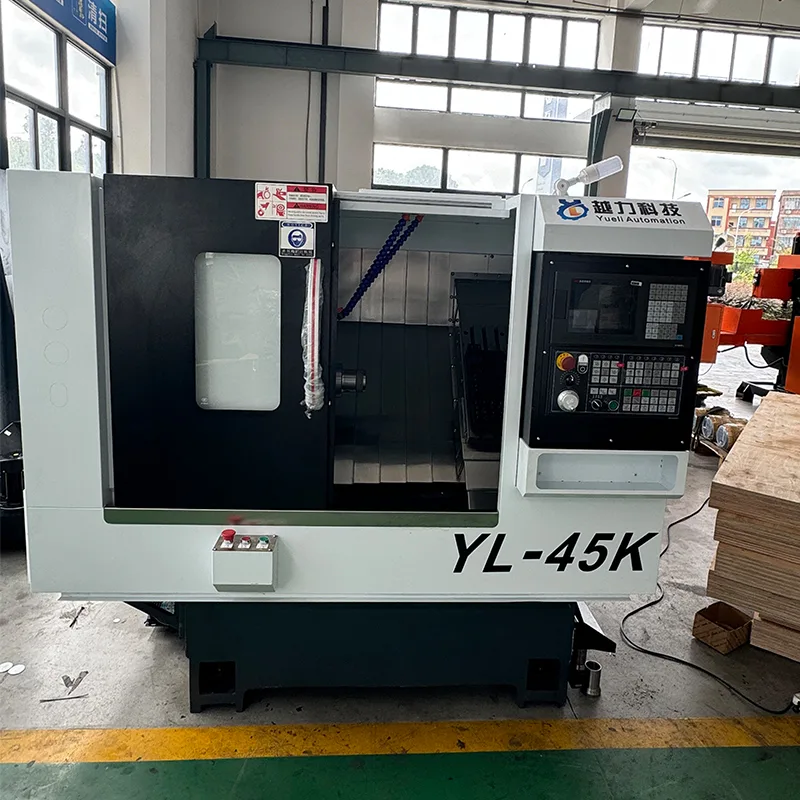

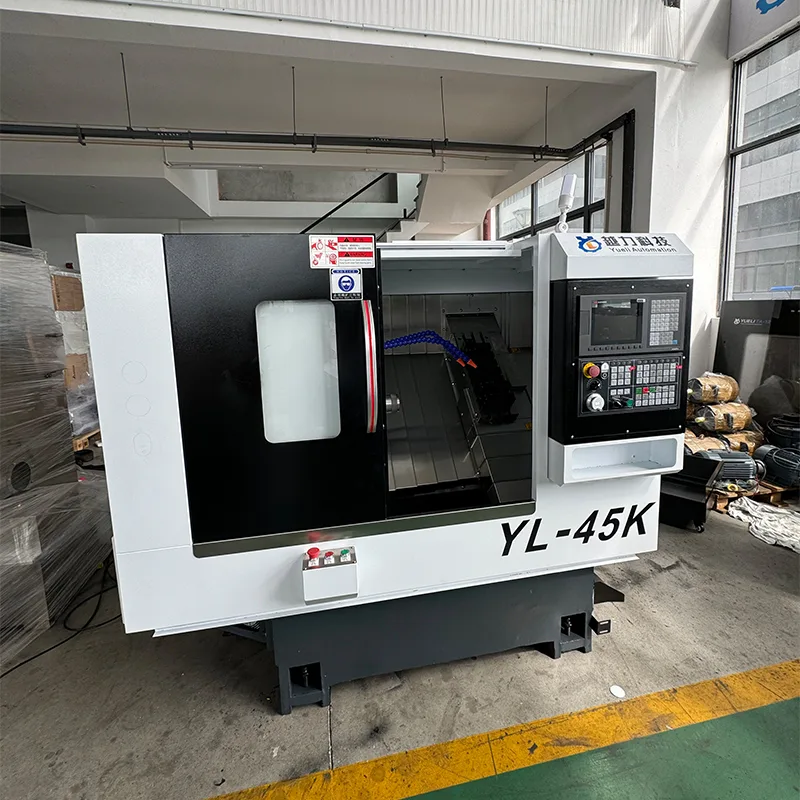

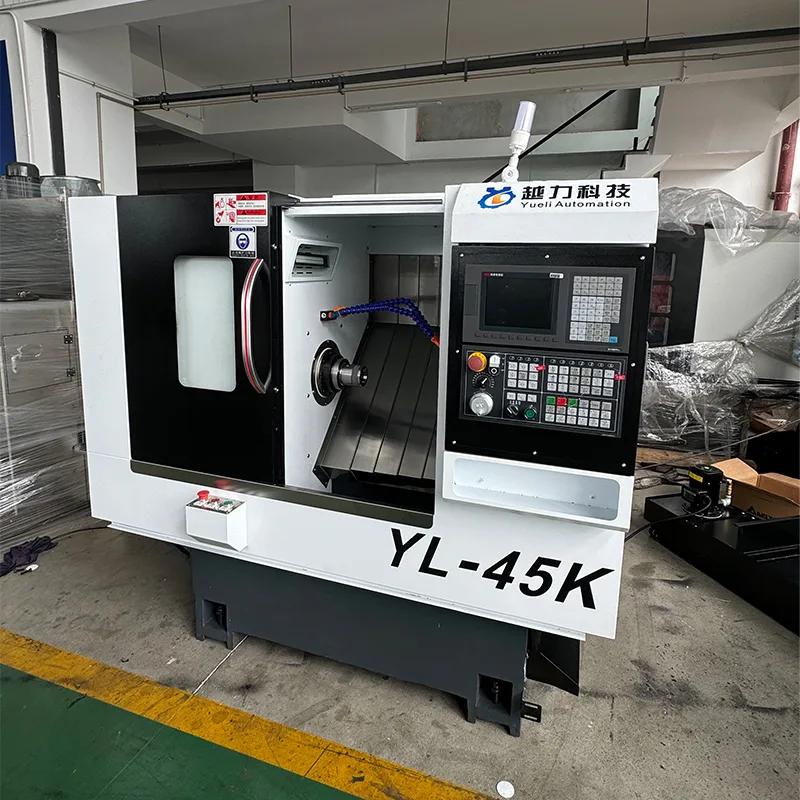

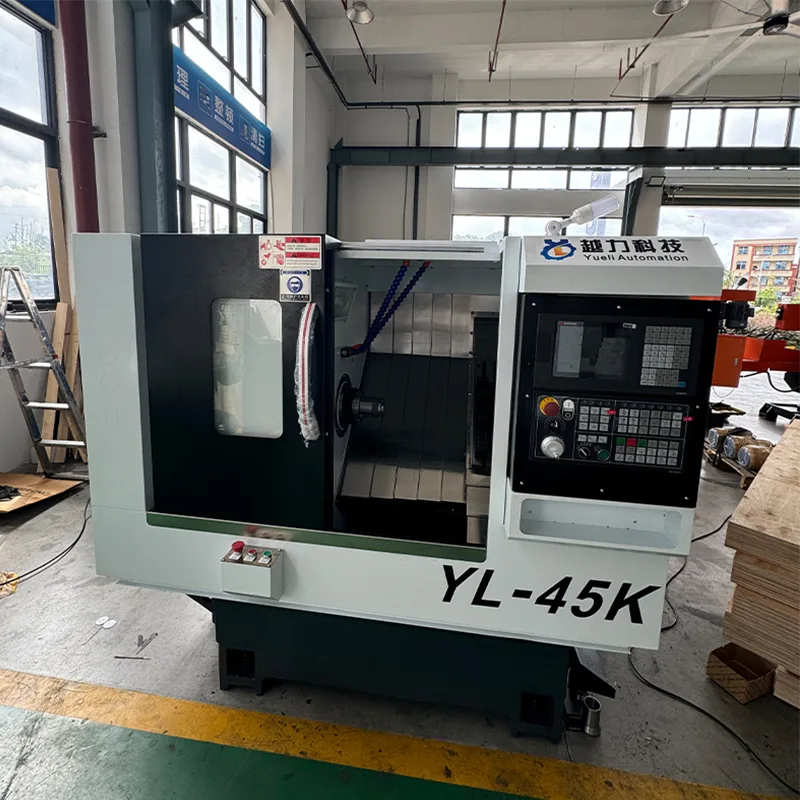

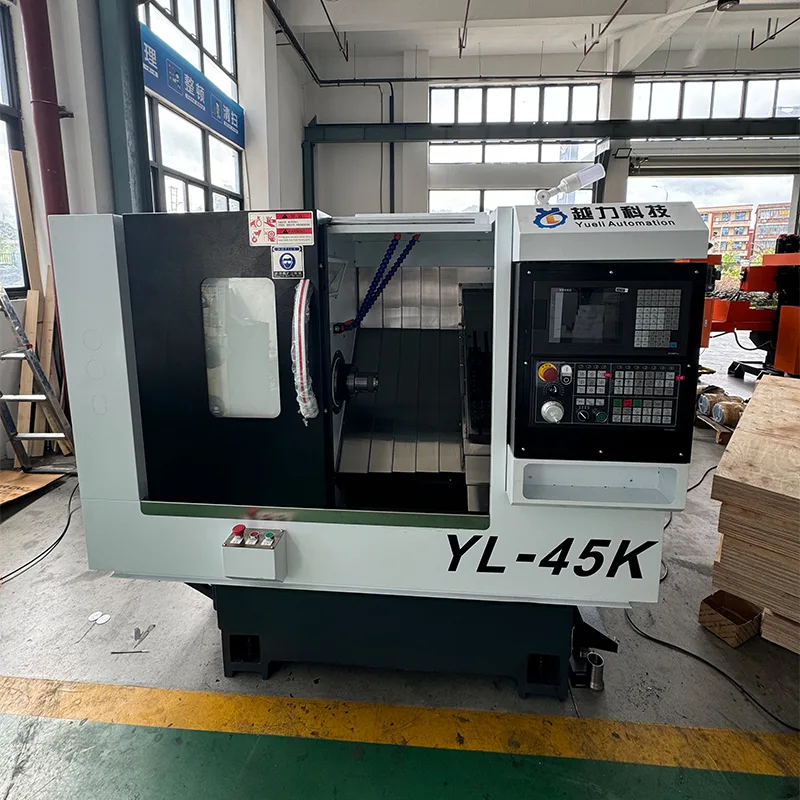

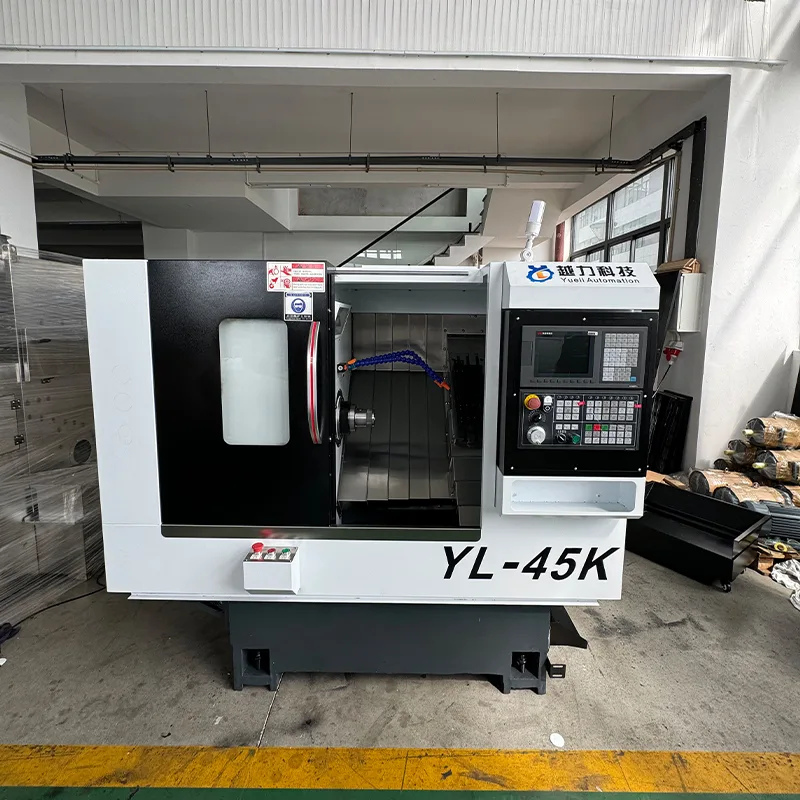

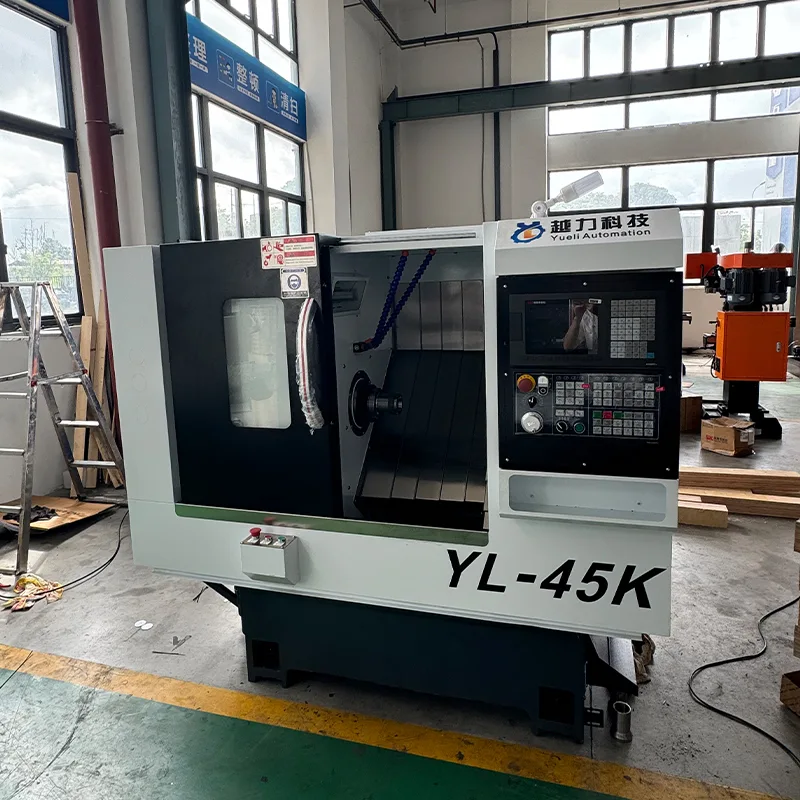

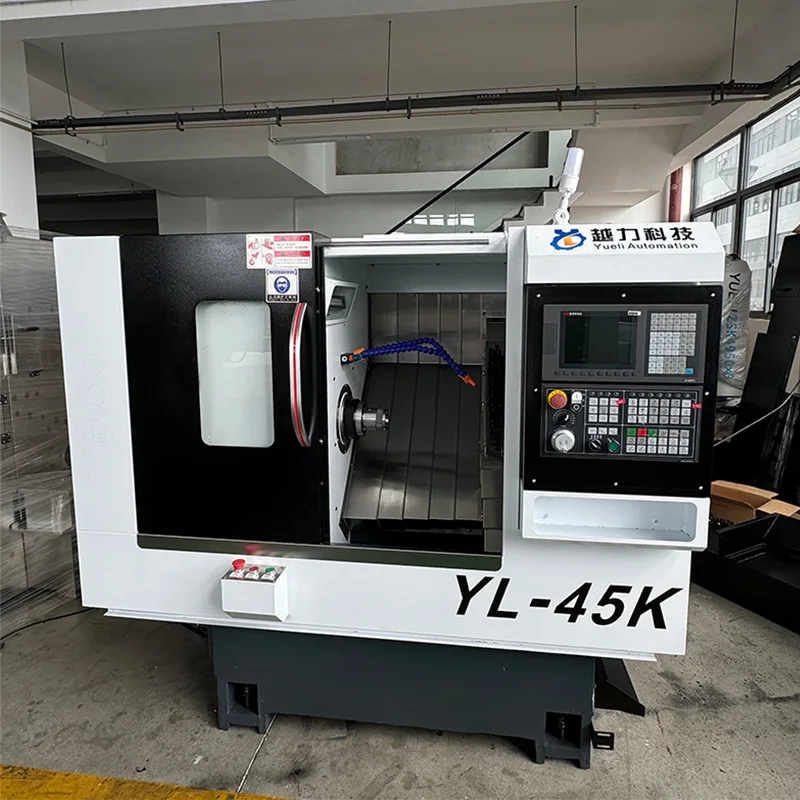

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom (model YL-46K) je presný sústruh vyrobený spoločnosťou Quanzhou Yueli Automation Equipment Co., Ltd. 30-stupňová konštrukcia so šikmým lôžkom poskytuje tuhosť a efektívne odstraňovanie triesok počas náročných rezných operácií. Stroj vybavený CNC systémom FANUC Oi-TF PLUS (5) a japonskými presnými guľôčkovými skrutkami THK 32 mm a 30 mm lineárnymi valčekovými vedeniami poskytuje konzistentnú presnosť a dlhodobú stabilitu. Vretenový motor Huahong s výkonom 7,5 kW ponúka rozsah otáčok 0 až 5 000 ot./min. Hydraulický koník s kužeľom MT4 a zdvihom 500 mm podporuje stabilné držanie obrobku, zatiaľ čo revolverová hlava so servomotorom 63 umožňuje automatizovanú výmenu nástrojov pre vyššiu efektivitu výroby.

Základné vlastnosti

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom ponúka nasledujúce kľúčové funkcie.

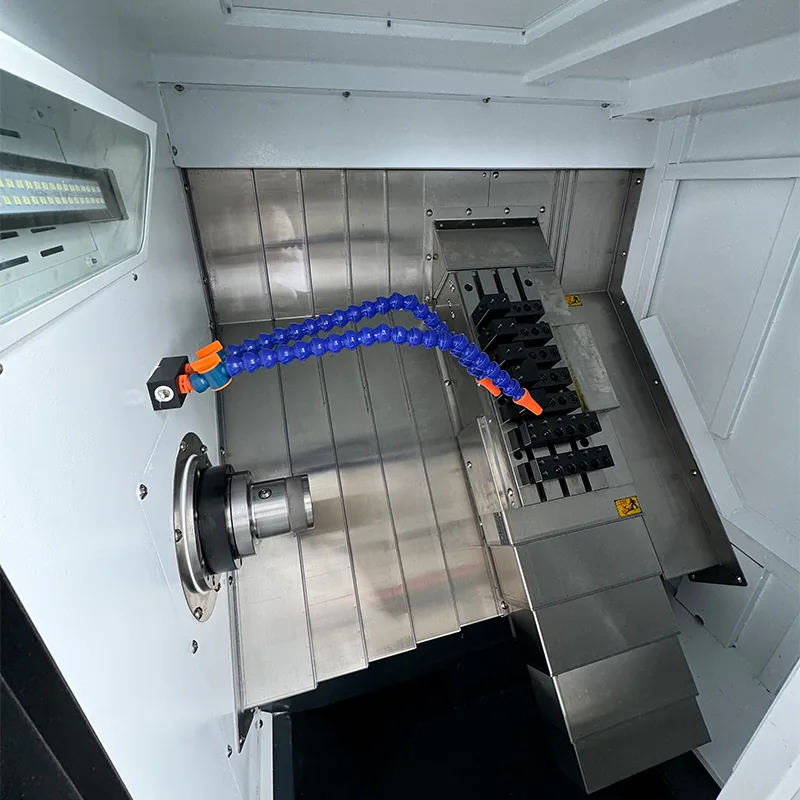

· Dizajn šikmého lôžka: 30-stupňové šikmé lôžko pre zvýšenú tuhosť a efektívny tok triesok počas obrábania.

· Vysoko presné vreteno: Presná zostava vretena kazetového typu s japonskými ložiskami NSK. Model vretena A2-5 s priemerom 170 mm.

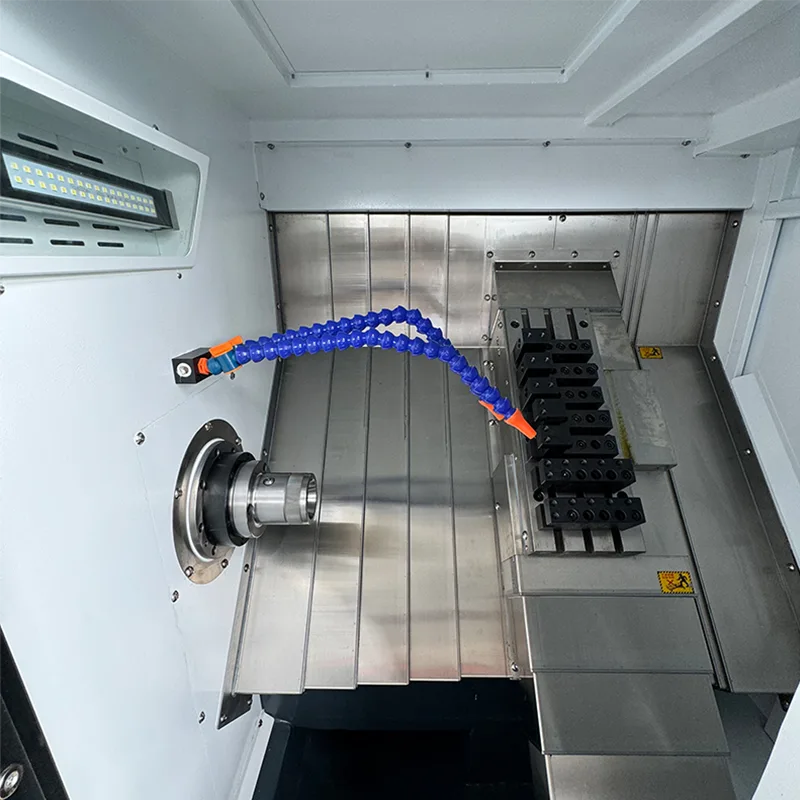

· Prémiové vodiace dráhy: Japonské presné lineárne valčekové vodidlá THK 30 mm. Os X so 4 štandardnými blokmi, os Z so 4 rozšírenými blokmi.

· Presné guľôčkové skrutky: Japonské guľôčkové skrutky THK 32 mm s rozstupom 10 mm pre osi X aj Z.

· Servo revolver: 63 servo revolver pre rýchle a presné indexovanie nástrojov.

· Hydraulický koník: Lineárne vedenie koníka s hydraulickým pohonom. Zdvih koníka 500 mm s kužeľom MT4.

· Systém pohonu motora: Motor hlavného vretena s remeňovým pohonom, X a Z servomotory s priamym pripojením pohonu.

Technické špecifikácie

V nasledujúcej tabuľke sú uvedené kompletné technické parametre CNC sústruhu so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom.

Konfigurácia stroja

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom je vyrobený z nasledujúcich hlavných komponentov a značiek.

· CNC systém: FANUC Oi-TF PLUS (5) so servomotormi a pohonmi FANUC X/Z.

· Vretenový motor: Huahong 7,5 kW.

· Guľôčkové skrutky: Japonské presné guľôčkové skrutky THK 32 mm.

· Lineárne valčekové vodidlá: Japonské presné valčekové vodidlá THK 30 mm.

· Zostava vretena: Precízny typ kazety s japonskými ložiskami NSK.

· Hydraulický rotačný valec: Taiwan.

· Hydraulická stanica: Taiwan.

· Napájacia hlava: 3 stanice, 11,4N.

· Čerpadlo chladiacej kvapaliny: 750W.

Štandardné príslušenstvo

Každý CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom sa dodáva s nasledujúcim príslušenstvom.

· Pružinová klieština na upínanie materiálu – 1 kus v cene.

· Držiaky na sústruženie – 3 kusy.

· Držiaky vŕtacích nástrojov – 2 kusy.

· Vŕtacie lišty – predlžovacia lišta ER20A, 2 kusy.

· Súprava šesťhranných kľúčov – 1 súprava.

Aplikácie a výhody

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom je vhodný pre širokú škálu sústružníckych aplikácií.

· Schopnosť spracovania: Maximálny priemer otáčania 375 mm, maximálna dĺžka obrábania 380 mm so skľučovadlom. Manipuluje s rôznymi materiálmi vrátane ocele, nehrdzavejúcej ocele a neželezných kovov.

· Efektívnosť výroby: 63 revolverová hlava umožňuje rýchle indexovanie nástrojov, čím sa skracuje čas nastavenia a zvyšuje sa priepustnosť pri dávkovej výrobe.

· Presnosť a stabilita: Vodiace lišty a guľôčkové skrutky Japan THK v kombinácii s CNC riadením FANUC zaisťujú konzistentnú presnosť a opakovateľnosť.

· Podpora obrobku: Hydraulický koník so zdvihom 500 mm a kužeľom MT4 zaisťuje bezpečné upnutie dlhších obrobkov.

· Pevná konštrukcia: 30-stupňové šikmé lôžko s vysokovýkonnými valčekovými vedeniami podporuje stabilné ťažké rezacie operácie.

Výroba a zabezpečenie kvality

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a hydraulickým koníkom sa vyrába podľa prísnych noriem kontroly kvality.

· Všetky kľúčové komponenty pochádzajú od zavedených značiek vrátane FANUC, Japan THK, Japan NSK a Huahong.

· Presné montážne procesy pre guľôčkové skrutky, lineárne vedenia a zostavy vretien.

· Dôkladná kontrola a testovanie pred dodaním, aby sa zabezpečila presnosť a spoľahlivosť stroja.

· Podporené viac ako desaťročnými výrobnými skúsenosťami a profesionálnou technickou podporou.

Často kladené otázky

Aký CNC systém sa používa na tomto sústruhu so šikmým lôžkom?

Stroj využíva CNC systém FANUC Oi-TF PLUS (5) so servomotormi FANUC a pohonmi pre osi X a Z.

Aké sú dráhy osí tohto CNC sústruhu?

Zdvih osi X je 200 mm a zdvih osi Z je 460 mm.

Aké sú otáčky vretena a výkon motora?

Otáčky vretena sa pohybujú od 0 do 5000 otáčok za minútu, poháňané vretenovým motorom Huahong s výkonom 7,5 kW.

Aké typy vodiacich dráh a guľôčkových skrutiek sa používajú?

Stroj používa japonské presné guľôčkové skrutky THK 32 mm a presné lineárne valčekové vedenia 30 mm.

Aká je hmotnosť stroja a celkové rozmery?

Rozmery stroja sú 1875×1021×1263 mm a hmotnosť je približne 1,8 tony.
