Trus Integred Machine

Zákazník

Reza

Citácia č.

YL2025091101

Kontaktovať

Reza

Dátum ponuky

2025-9-11

CC.

Platnosť ponuky

30 dní

Tel

Dodacia lehota

20 dní po prijatí zálohy

Cena

0640 (vrátane motorovej hlavy Muškára a štvorcovej revolverovej hlavy)

SADA 42000 RMB

Platba

T/T.30 % záloha, 70 % platba pred doručením.

Záruka

Jeden rok.

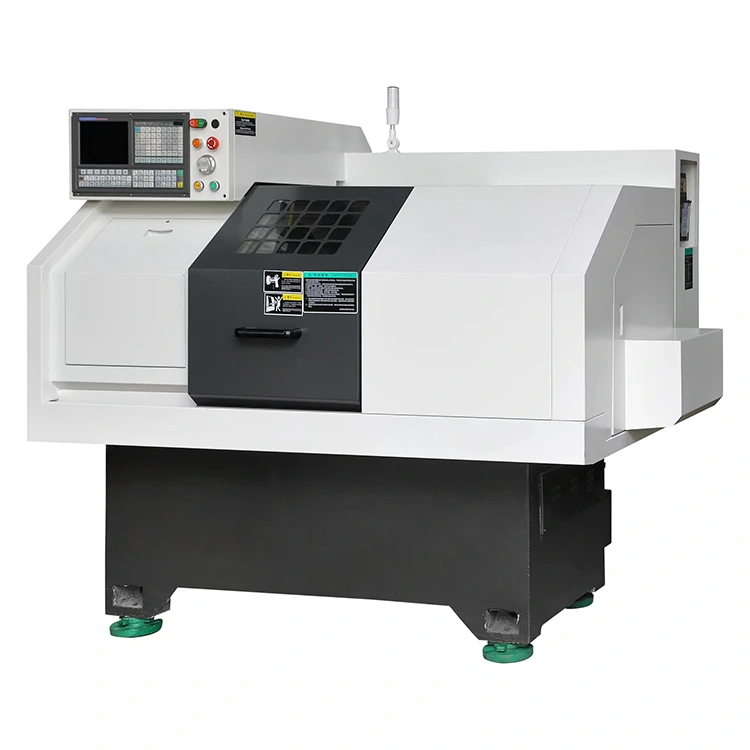

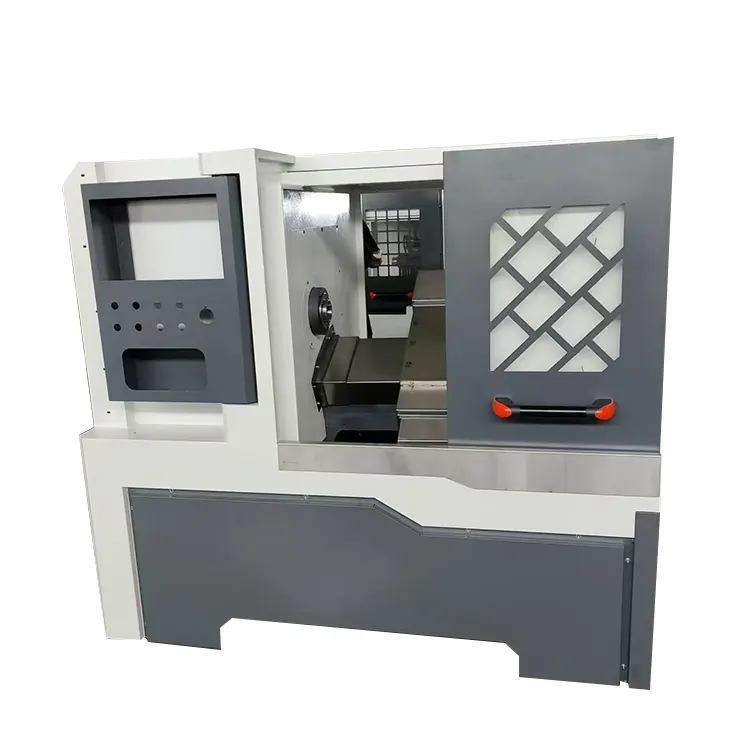

Foto

 Meno

 Špec

Schopnosť spracovania

Maximálny výkyvný priemer nad lôžkom (mm)

280

Maximálny priemer otáčania cez vozík (Φ/mm)

f160

Maximálna dĺžka otáčania (Φ/mm)

280

Maximálny priemer otáčania（Φ/mm）

280

Maximálny priemer priechodného otvoru pre tyčový materiál） (Φ/mm）)

42

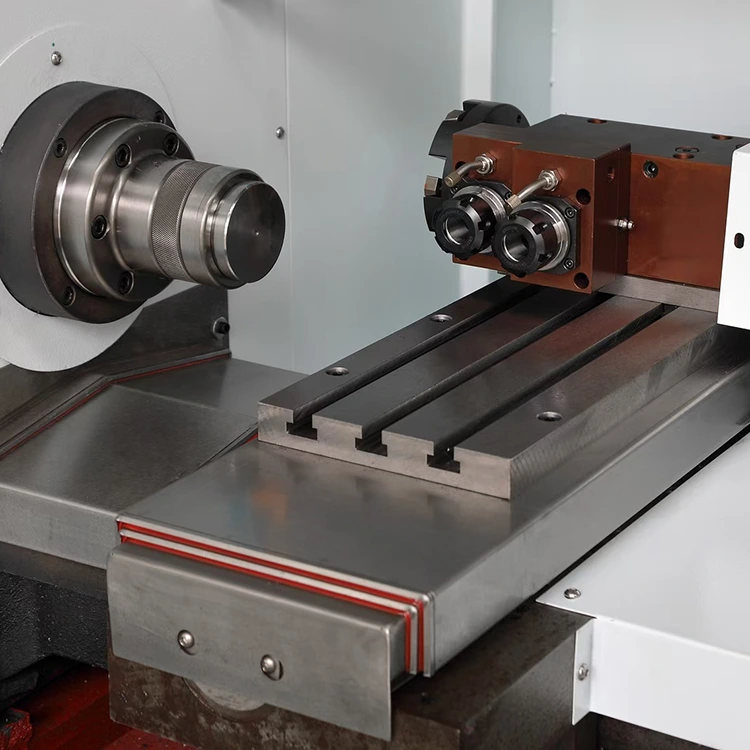

Vreteno

Typ vretena (GB 5900.1)

A2-5

 Kužel otvoru vložky vretena

21°

GB21°

Priemer priechodného otvoru vretena） (Φ/mm）)

49

 Priemer priechodného otvoru vretena oja

41.5

Závit oja vretena

M48 × 1,5

Rozsah otáčok vretena (ot./min)

0-3000 (4000)

Štandardná konfigurácia: 0-3000 (voliteľné: 4000)

 Režim radenia prevodových stupňov vretena

32

Nezávislé vreteno: 3 predné, 2 zadné

Výkon hlavného motora (trvalý výkon) (kW)

4

Výkon hlavného motora (okamžitá maximálna hodnota) (kW)

4

Rýchlosť rýchleho posuvu osi X (m/min)

15

Rýchlosť rýchleho posuvu osi Z (m/min)

15

Krútiaci moment servomotora osi X (N·m)

110/6.4

Krútiaci moment servomotora osi Z (N·m)

110/6.4

Zdvih osi X (mm)

640

Zdvih osi Z (mm)

280

Spôsob pripojenia motora osi X a osi Z

 Priama spojka

Vodiaca dráha osi Z

Z-30-640

Guľôčková skrutka osi Z 30-640 Štvorcový typ

X-Po.

X-30-540

Guľôčková skrutka osi X 30-540 štvorcového typu

 Typ vodiacej dráhy

(30FZS)

Lineárne vedenie (30FZS)

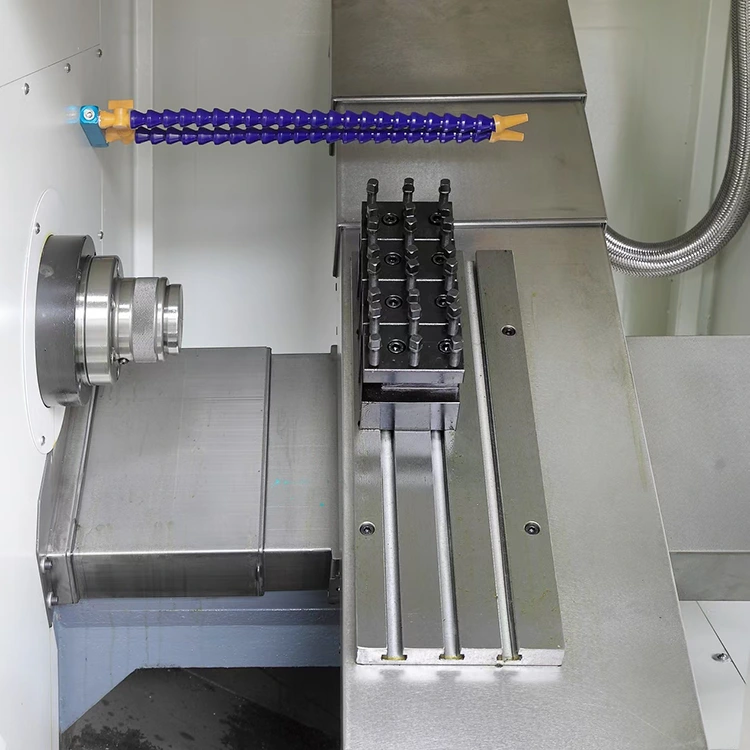

Vežička na náradie

 Typ nástrojovej veže

6125

 Počet nástrojových staníc

(MM)

Veľkosť nástroja (mm)

20*20

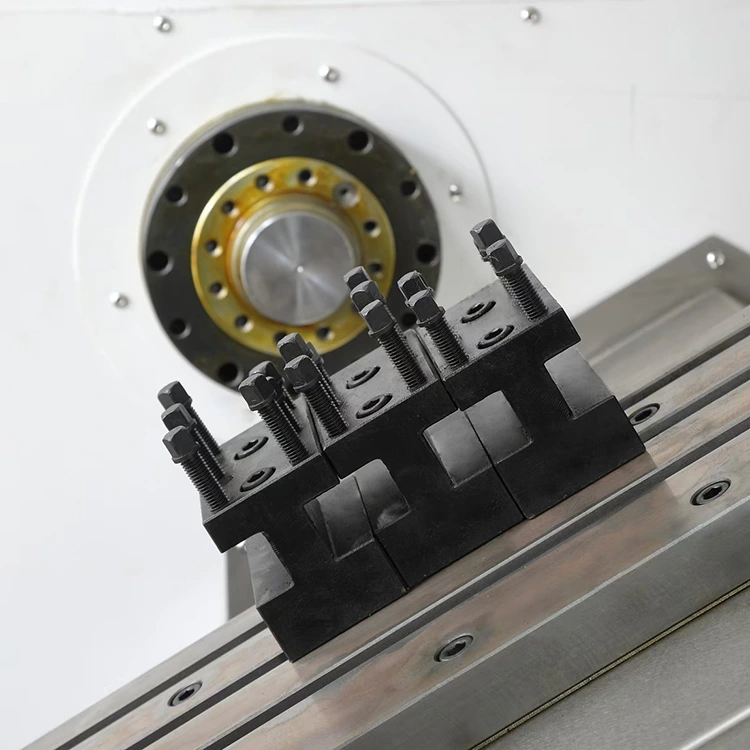

Pevný stojan na náradie (20×20)

Krov

Štandardný zdvih osi X

2400 mm

Maximálna rýchlosť osi X

1,5 mm/s

Štandardný zdvih osi Y

650 mm

Maximálna rýchlosť osi Y

1 m/s

Štandardný zdvih osi Z

1000 mm

Maximálna rýchlosť osi Z

1,5 m/s

 Výška vaničky od zeme

1100 mm

 Veľkosť zásobníka

550 * 350 mm

 Počet zásobníkov

2

2 obrázky

 Materiál nosníka

oceľ

 Koniec chápadla

，

Pneumatické upínanie  pneumatické otáčanie

 Prenosový režim

Lineárne vedenie so šikmým koľajnicovým hrebeňom

 Vstupné napätie

220 V

 Vstupný tlak vzduchu

0,5-0,8 pa

Napájanie

 Menovitý celkový výkon

9 kW

 Menovitý celkový prúd

20A

Špec

 Hmotnosť stroja

900 kg

Veľkosť stroja (D׊×V)

1650×1250×1600 mm

iné

 Spôsob upínania

Priemer skľučovadla (voliteľné)

 Výkon vodného čerpadla

380V/90W

Model s guľôčkovou skrutkou (os X)

2508

Model guľôčkovej skrutky (os Z)

3208

Typ dopravníka triesok (voliteľné zakúpenie)

Obrábacie pole

 Diely na motorky a hardvérové ​​príslušenstvo
