CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom

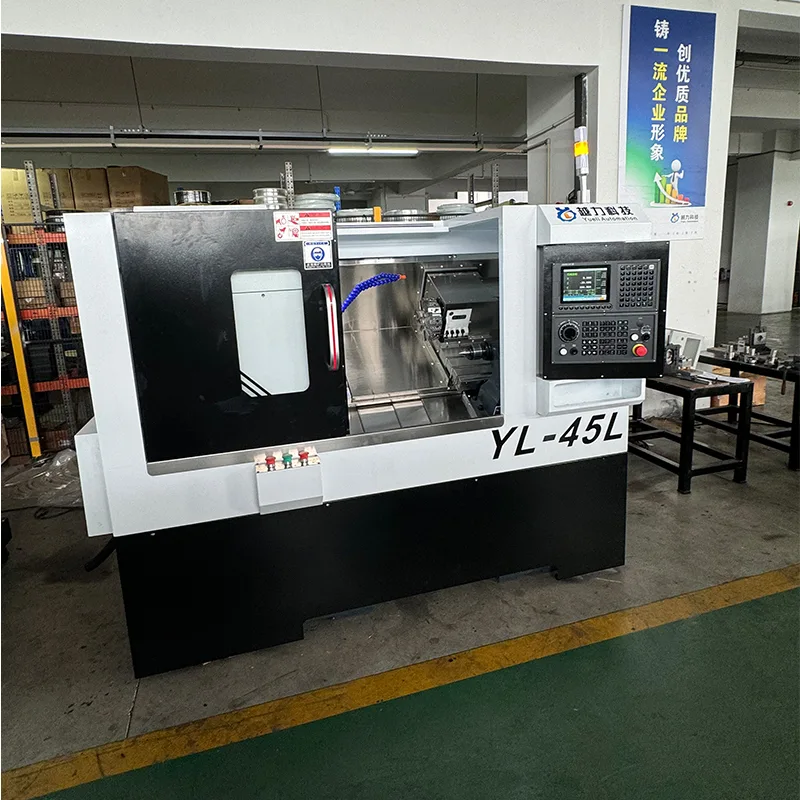

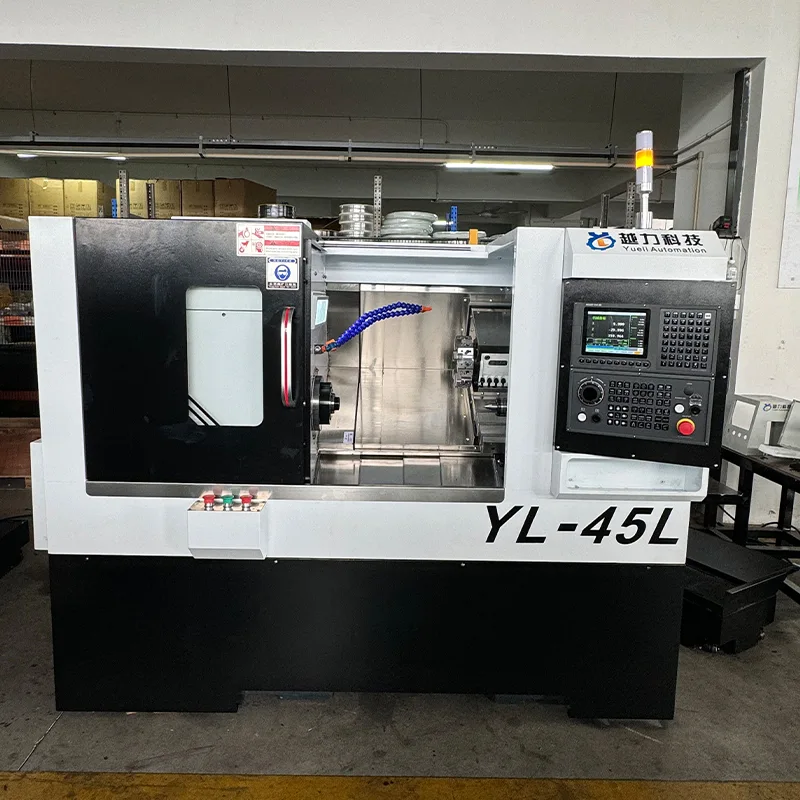

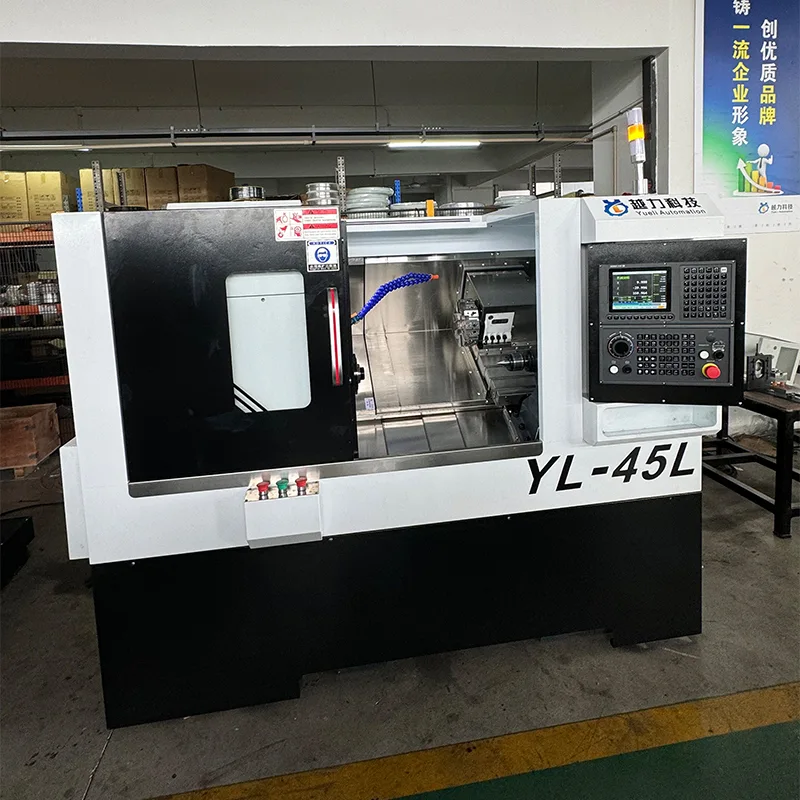

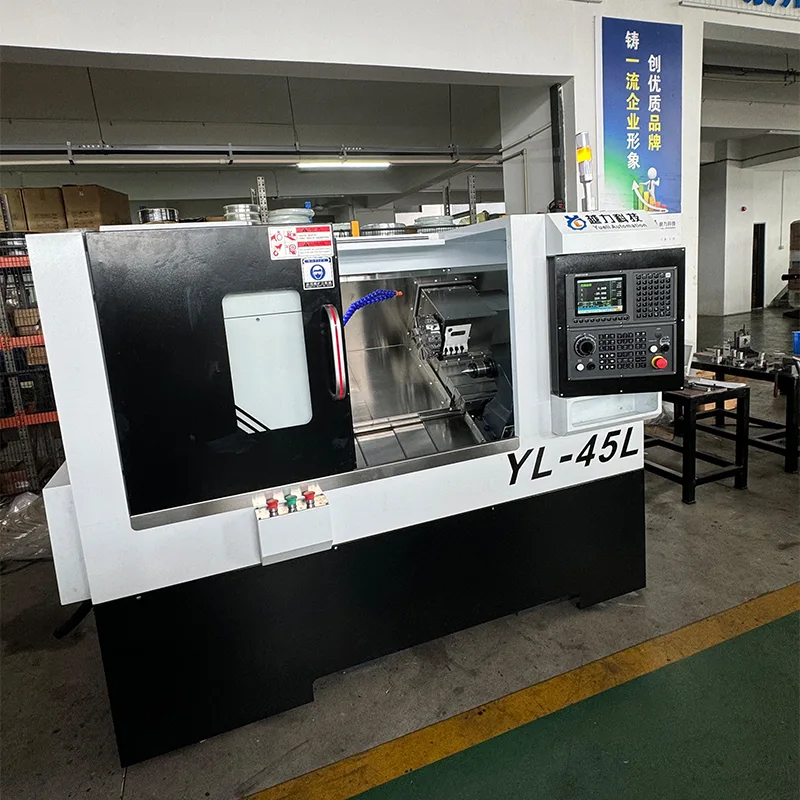

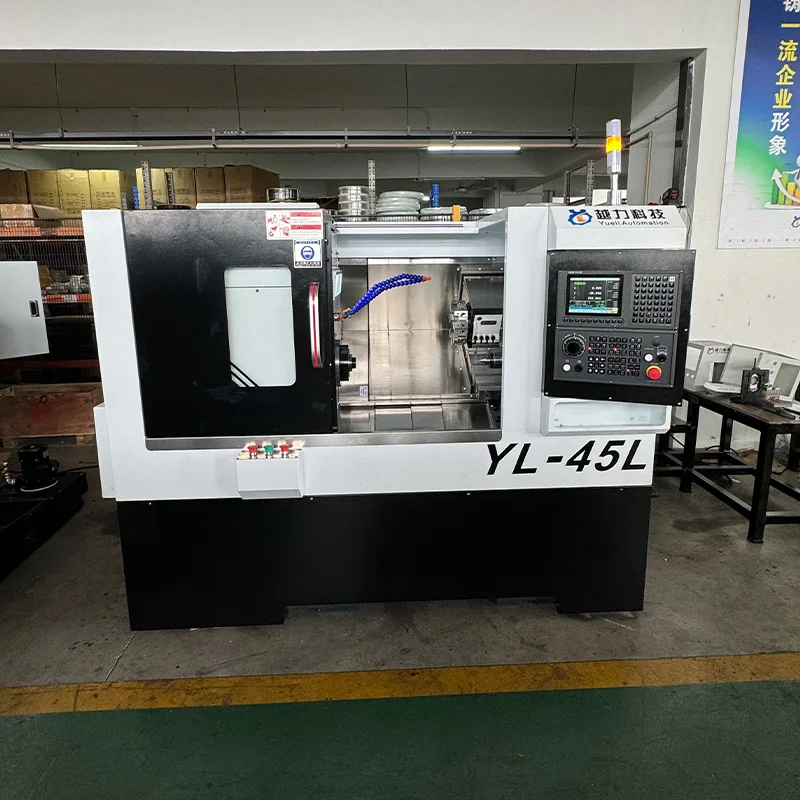

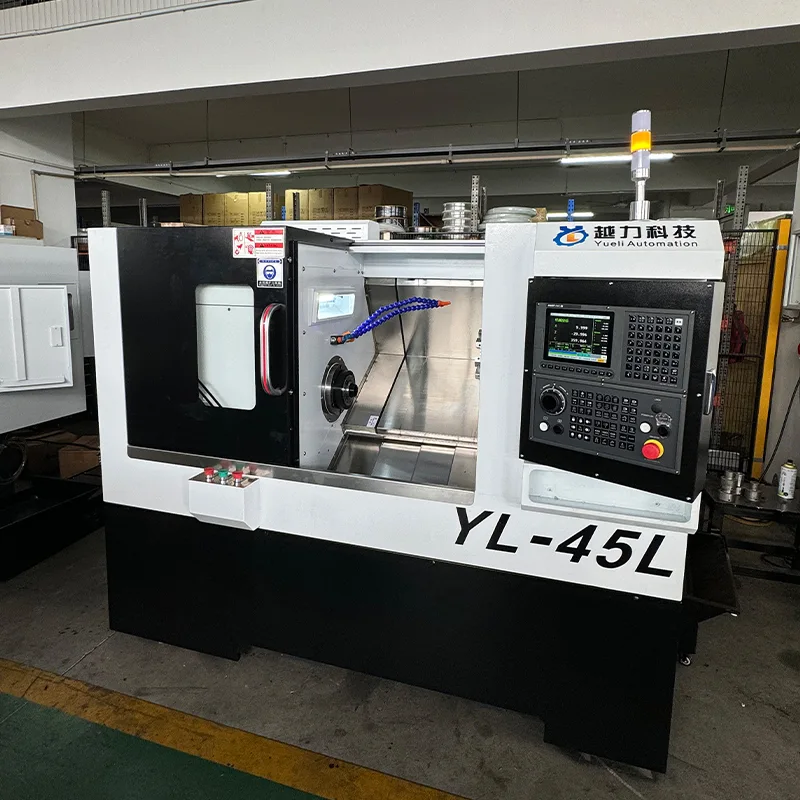

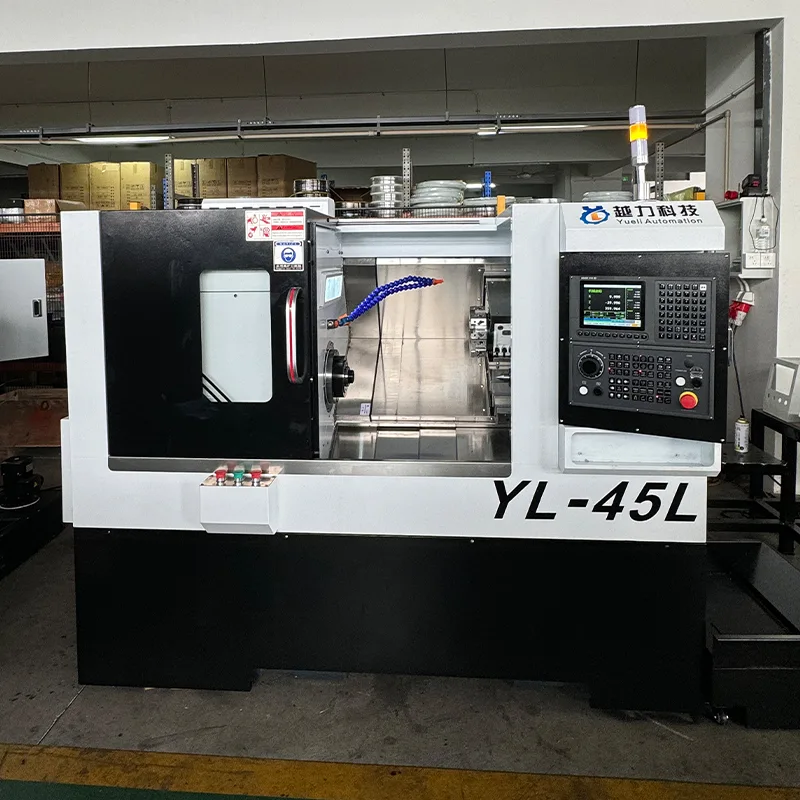

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom (model YL-45L) vyrába spoločnosť Quanzhou Yueli Automation Equipment Co., Ltd. Stroj má 30-stupňovú konštrukciu so šikmým lôžkom so 63 servo revolverom pre nástroje. Je vybavený CNC systémom FANUC Oi-TF PLUS (5), japonskými presnými guľôčkovými skrutkami THK 32 mm a presnými lineárnymi valčekovými vedeniami 30 mm, ktoré poskytujú stabilný a presný výkon obrábania. Otáčky vretena sa pohybujú od 0 do 5000 otáčok za minútu s motorom vretena Huahong s výkonom 7,5 kW. Stroj má koník s lineárnym vedením s hydraulickým pohonom, zdvih koníka je 500 mm a kužeľ koníka je MT4. Maximálny priemer otáčania je 375 mm a maximálna dĺžka obrábania je 380 mm so skľučovadlom.

Technické špecifikácie

Nasledujúce technické parametre platia pre CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom.

Hlavná konfigurácia

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom je vybavený nasledujúcimi kľúčovými komponentmi.

Štandardné príslušenstvo

Nasledujúce príslušenstvo je súčasťou sústruhu CNC so šikmým lôžkom so servo revolverovou hlavou a koníkom.

Štruktúra stroja a kľúčové vlastnosti

CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom obsahuje nasledujúce štrukturálne a výkonnostné vlastnosti.

· Lôžko: 30-stupňový šikmý dizajn lôžka pre tuhosť a efektívny tok triesok.

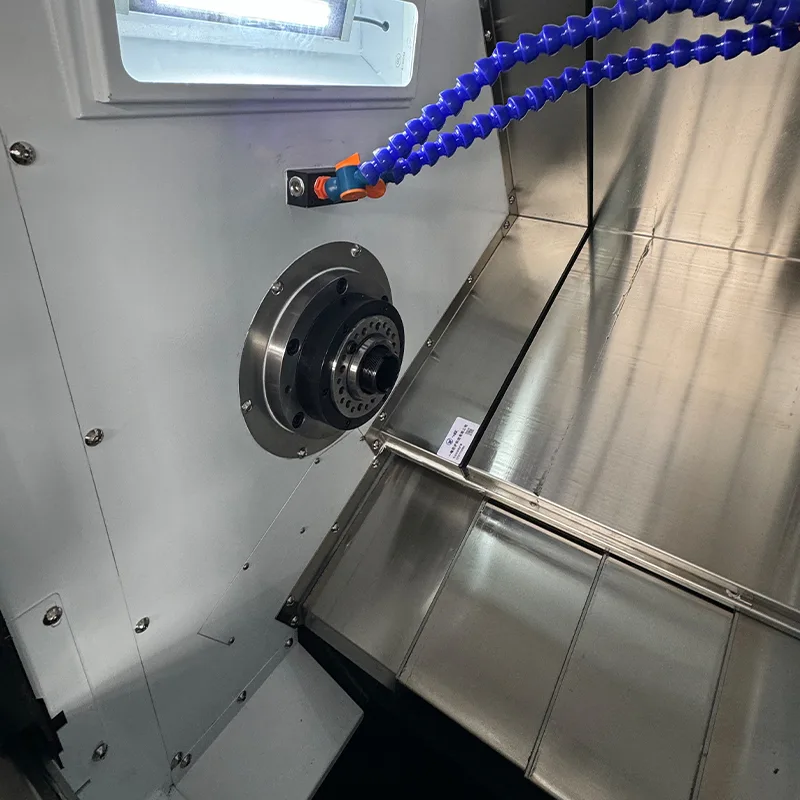

· Vreteno: Presná kazetová zostava vretena s japonskými ložiskami NSK. Model vretena A2-5 s priemerom 170 mm. Rozsah otáčok 0-5000 ot./min.

· Vodiace vedenia: Japonské presné lineárne valčekové vedenia 30 mm. Os X so 4 štandardnými blokmi, os Z so 4 rozšírenými blokmi.

· Guličkové skrutky: Japonské presné guľôčkové skrutky THK 32 mm s rozstupom 10 mm pre osi X aj Z.

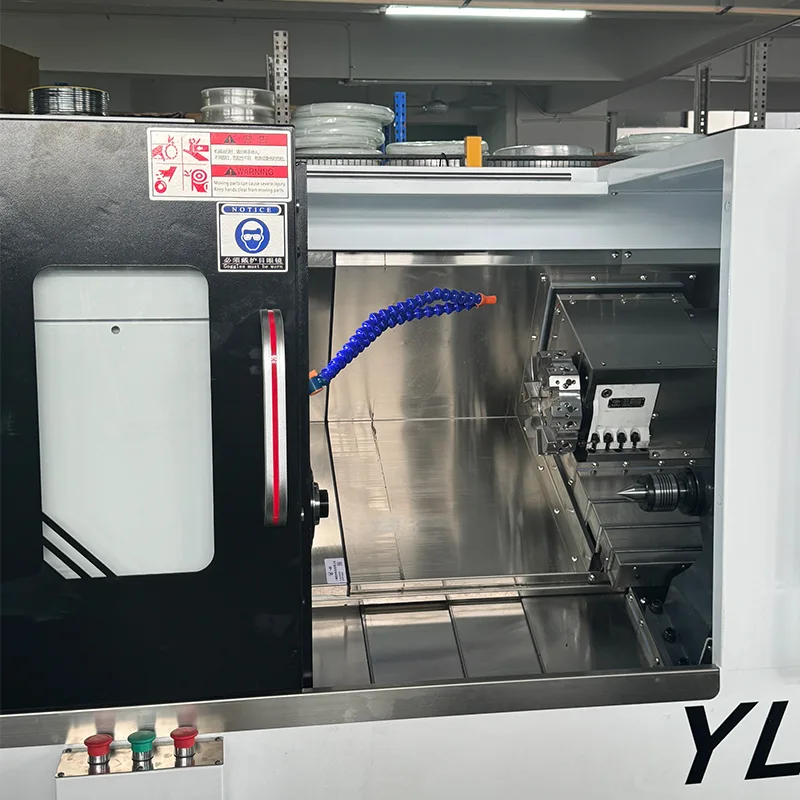

· Nástroje: 63 revolverová hlava pre automatickú výmenu nástrojov.

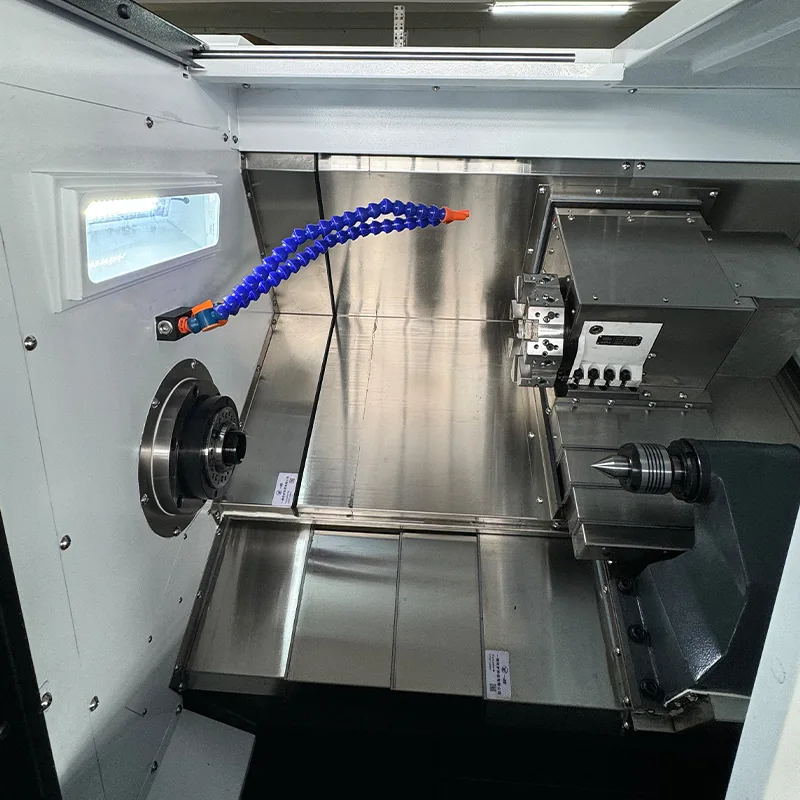

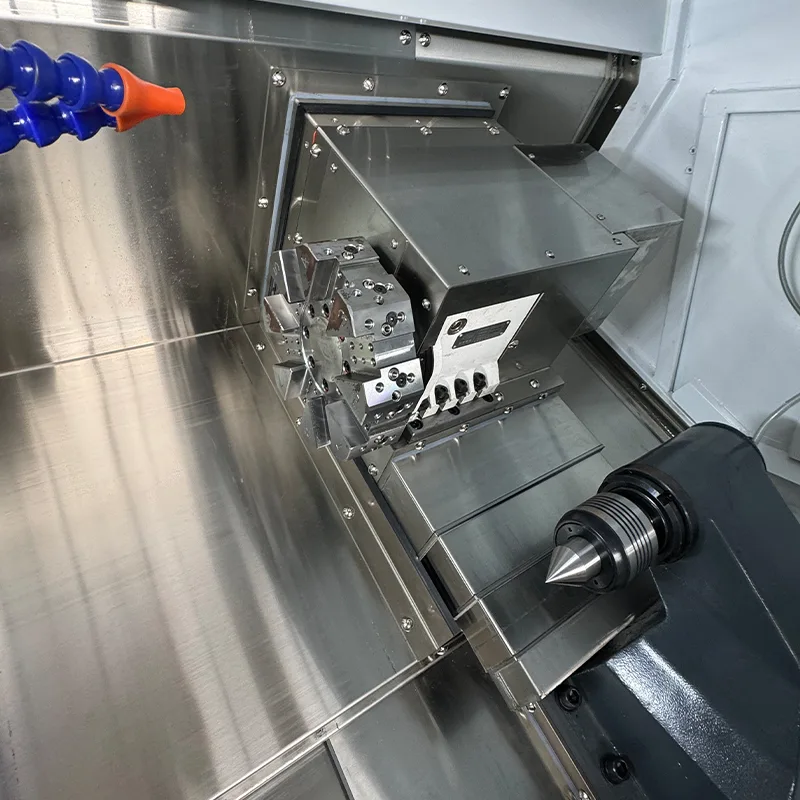

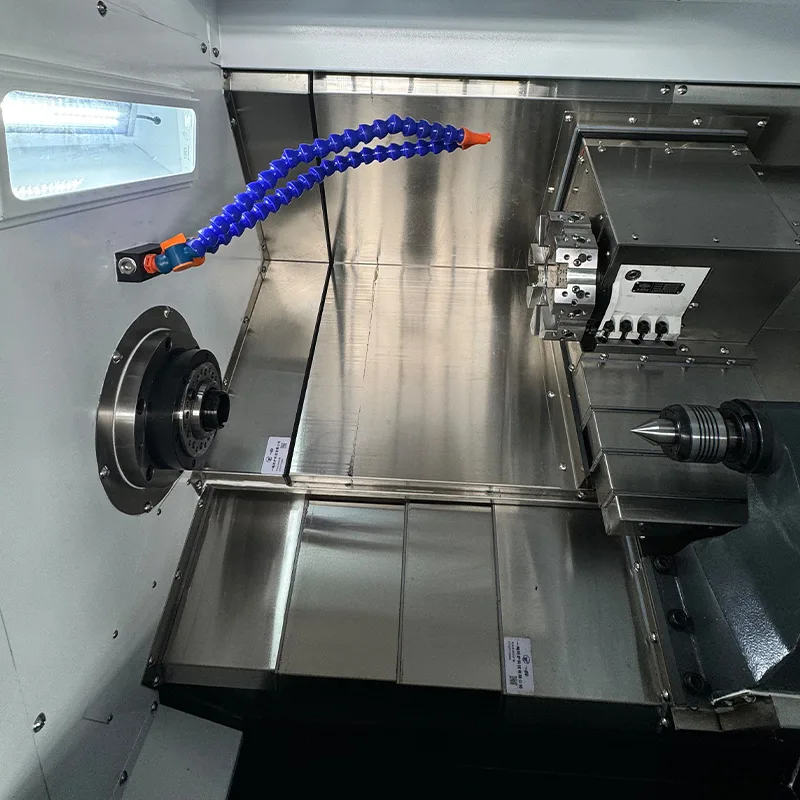

· Koník: Koník s lineárnym vedením s hydraulickým pohonom. Zdvih koníka 500 mm. Kužeľ koníka MT4.

· Pripojenia motora: Hlavný motor s remeňovým pohonom, motory X a Z s priamym pohonom.

Informácie o objednávke

Nasledujúce podrobnosti o cenách a objednávaní platia pre CNC sústruh so šikmým lôžkom so servo revolverovou hlavou a koníkom.

· Názov produktu: CNC sústruh so šikmým lôžkom (typ revolverovej hlavy)

· Model: YL-45L

· Platobné podmienky: 30% záloha, zostatok pred odoslaním

· Záruka: 1 rok na diely (okrem poškodenia spôsobeného človekom)

· Daň: 13 % DPH vrátane

· Doprava: Vrátane

Často kladené otázky

Aký je riadiaci systém tohto CNC sústruhu so šikmým lôžkom?

CNC sústruh so šikmým lôžkom využíva CNC systém FANUC Oi-TF PLUS (5) so servomotormi FANUC a pohonmi pre osi X a Z.

Aký je pohyb osi X a Z tohto stroja?

Zdvih osi X je 200 mm a zdvih osi Z je 460 mm. Aká je rýchlosť vretena a výkon motora vretena?

Rozsah otáčok vretena je 0 až 5000 otáčok za minútu a výkon motora vretena je 7,5 kW od spoločnosti Huahong.

Aký typ lôžka a nástrojov má tento stroj?

Stroj má 30-stupňové šikmé lôžko s 63 servo revolverom na automatickú výmenu nástrojov.

Aké sú špecifikácie vodiacich dráh a guľôčkových skrutiek?

Osi X a Z používajú 32 mm presné guľôčkové skrutky a 30 mm presné lineárne valčekové vedenia, obe od spoločnosti Japan THK.

Aká je hmotnosť a rozmery tohto CNC sústruhu?

Rozmery stroja sú 1875×1021×1263 mm a hmotnosť je približne 1,8 tony.

Aký typ koníka má stroj?

Stroj má koník s lineárnym vedením s hydraulickým pohonom, zdvih koníka je 500 mm a kužeľ koníka je MT4.
