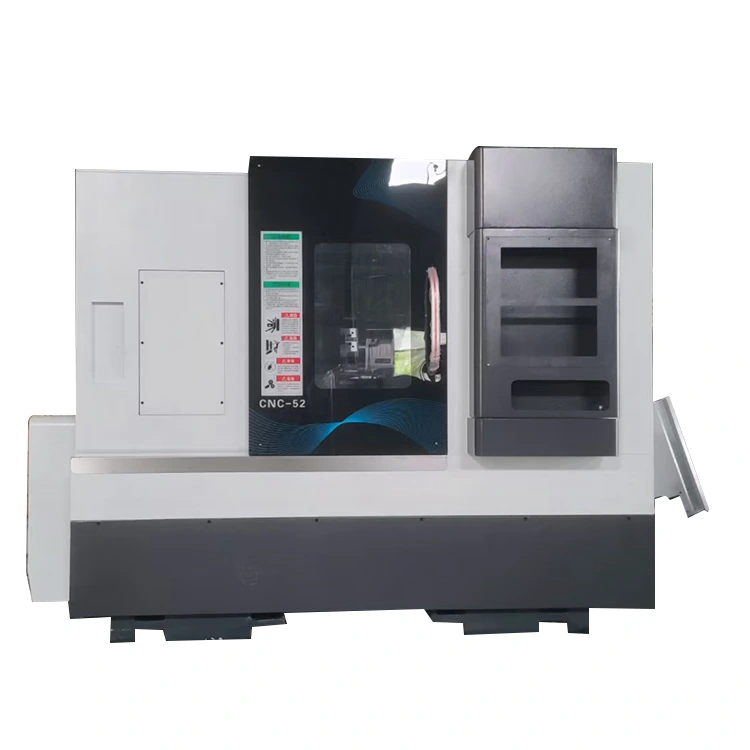

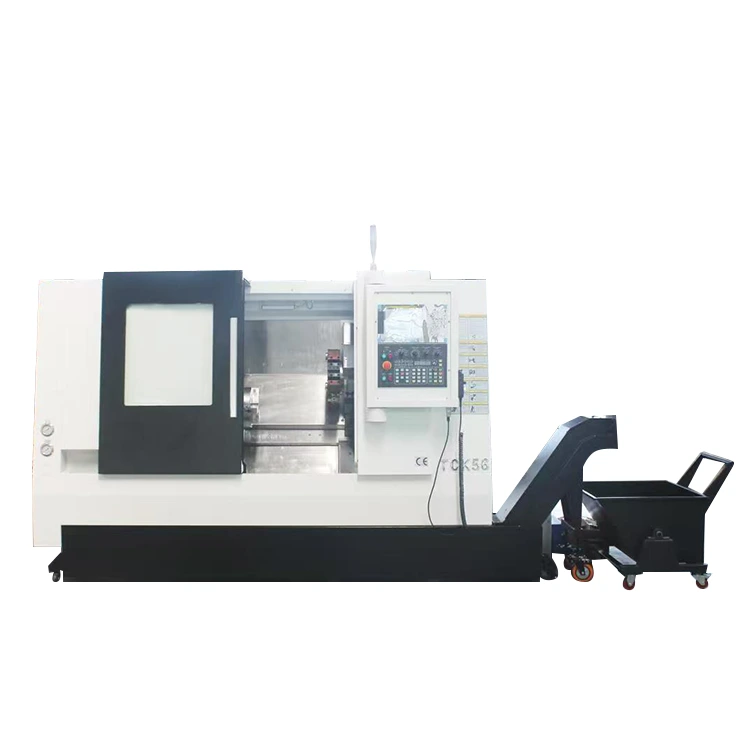

CNC sústružnícke centrum s koníkom

NIEMenoJednotkaŠpecPoznámka1Rozmer dosky posuvného stolamm450*340 2Maximálny zdvih osi zmm600 3Maximálny zdvih osi Xmm300 4Maximálny priemer otáčaniamm650 5Vzdialenosť od vretena po posuvnú dosku stolamm170 6Vzdialenosť od stredu vretena k zemimm1100 7MAX obrá......

Model:YL-52Y

Odoslať dopyt

Popis produktu

NIE	Meno	Jednotka	Špec	Poznámka
1	Rozmer dosky posuvného stola	mm	450*340
2	Maximálny zdvih osi z	mm	600
3	Maximálny zdvih osi X	mm	300
4	Maximálny priemer otáčania	mm	650
5	Vzdialenosť od vretena po posuvnú dosku stola	mm	170
6	Vzdialenosť od stredu vretena k zemi	mm	1100
7	MAX obrábacia dĺžka	mm	475	Vezmime si ako príklad výkonovú vežu NF80-170-BMT55-12T
8	MAX priemer otáčania	mm	500	Vezmime si ako príklad výkonovú vežu NF80-170-BMT55-12T
9	Model vretena (priemer vretena)	mm	A2-6 (200)
10	Rýchlosť vretena	RPM	0-4000
11	Špecifikácie guľôčkových skrutiek X、Z		3210/4010	Japonská guľôčková skrutka THK, trieda C3
12	Lineárna vodiaca koľajnica osi X		Taiwanský valec HIWIN clss p, veľkosť 35	4 Posuvníky - štandardný typ
13	Lineárna vodiaca koľajnica osi Z		Taiwanský valček HIWIN clss p veľkosť 35	4 posúvače - Predĺžené posúvače
14	Spôsob pripojenia hlavného motora X.Z		Ozubený remeň/Priamy pohon/Priamy pohon
15	X.Z. Príruba/čap motora koníka	mm	130/110
16	Veľkosť stroja	mm	241512571270
17	Čistá hmotnosť stroja	KG	3800 kg	S vnútornou a vonkajšou ochranou

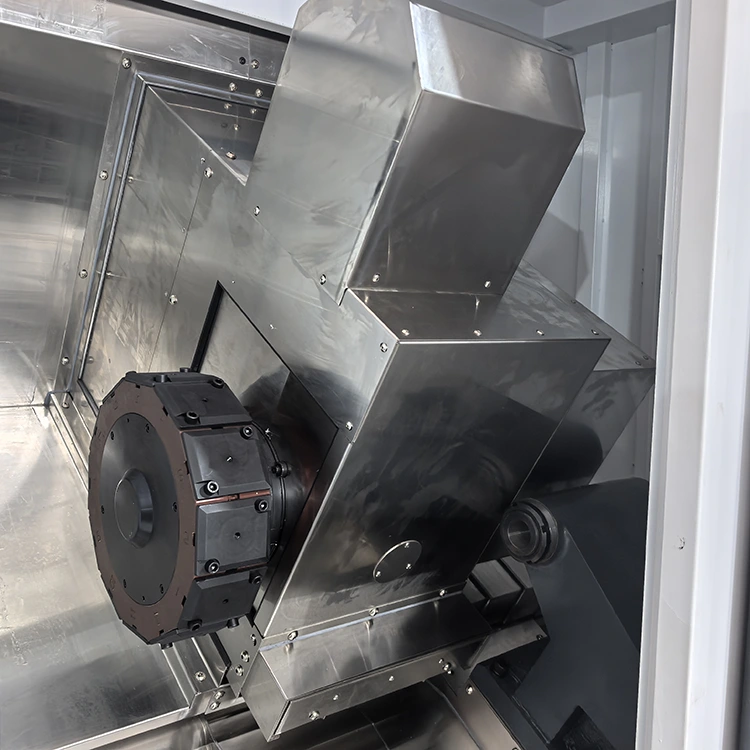

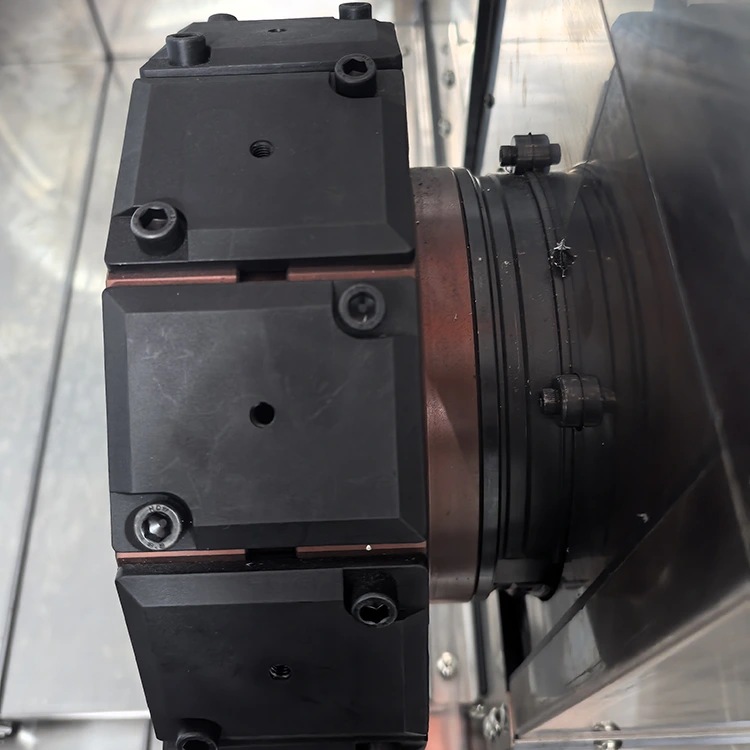

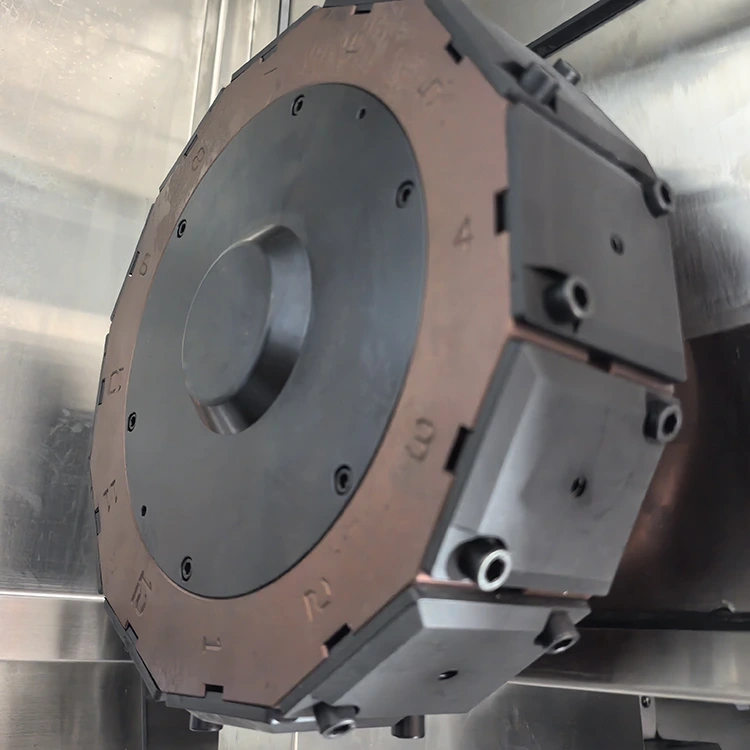

18	Spôsob inštalácie nástroja		Výkonová veža 170-BMT55
19	Typ základne stroja a sklon		30-stupňová šikmá posteľ
20	Koník		Lineárne vedenie koníka
21	Metóda posúvania koníka		Hydraulický pohon a servopohon	Štandardne vybavené centrum hydraulického koníka
22	Maximálny zdvih koníka		600
23	Minimálna premietacia dĺžka koníka		30 mm
24	Model stredu koníka		MT5

Konfigurácia modelu
Meno	Miesto pôvodu/Špec	Meno	Miesto pôvodu/Špec
CNC systém	KAŠEĽ	Servomotory osi X/Z+pohony	Delta
32 Presná guľôčková skrutka	THK (Japonsko)	Vretenový motor	Huahong 7,5 kW
30 Presné lineárne valčekové vedenie	HIWIN (Taiwan, Čína)	Hydraulický rotačný valec	TAIWAN
Cylindrická presná vretenová jednotka	Ložiská NSK (Japonsko)	v pohode	750 W
Hydraulická stanica	Taiwan	Power Head	3 stanice 11,4N
Náhodné príslušenstvo
Meno	Model/Špec	Meno	Model /špecifik
Klieština (na upínanie materiálu)	1 ks (dodáva sa so strojom)	Stojan na sústruženie vŕtací stojan na náradie	3KS/2KS
Stopka vŕtacieho nástroja	2 ks predlžovacích tyčí ER20A	Hexový kľúč	1Sada
