Vyvrtávací stroj na sedlo ventilu

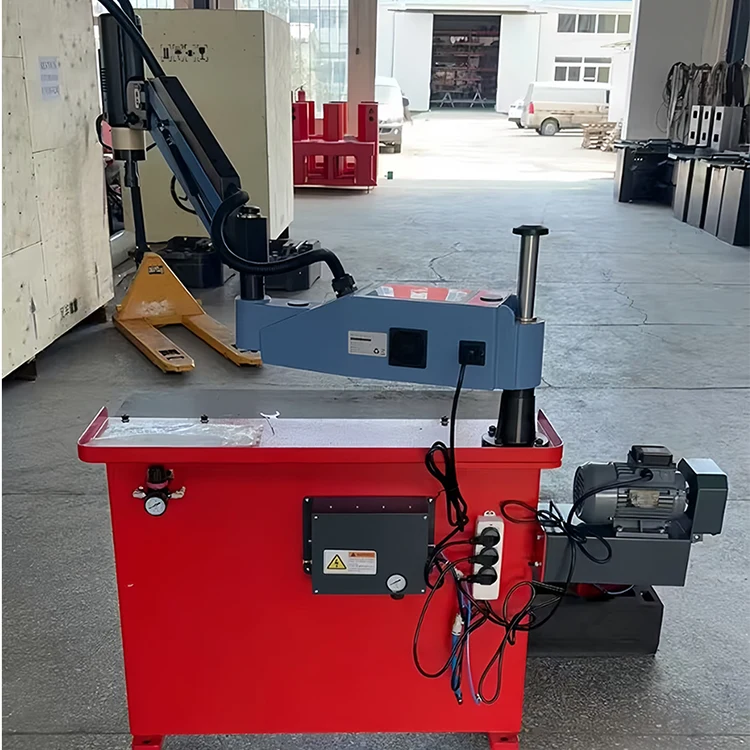

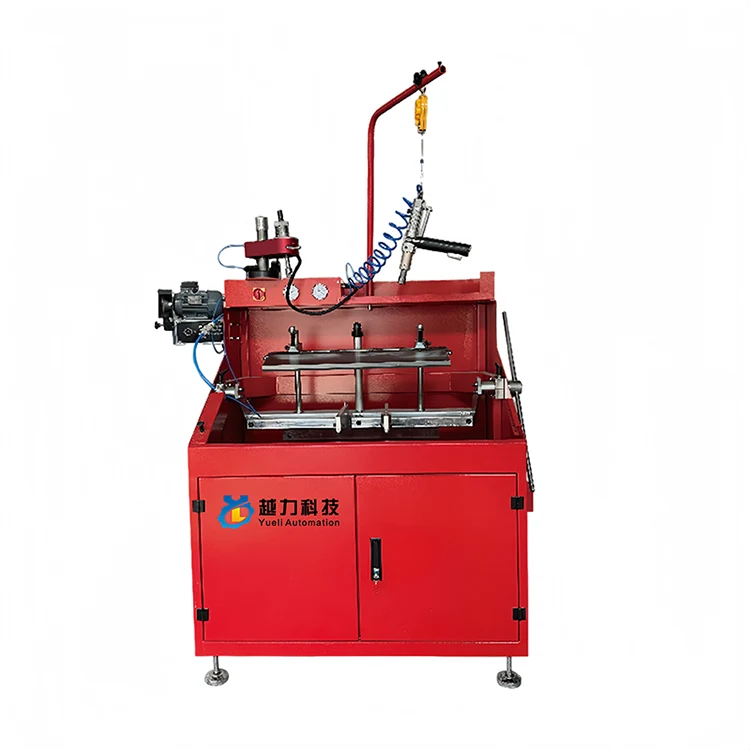

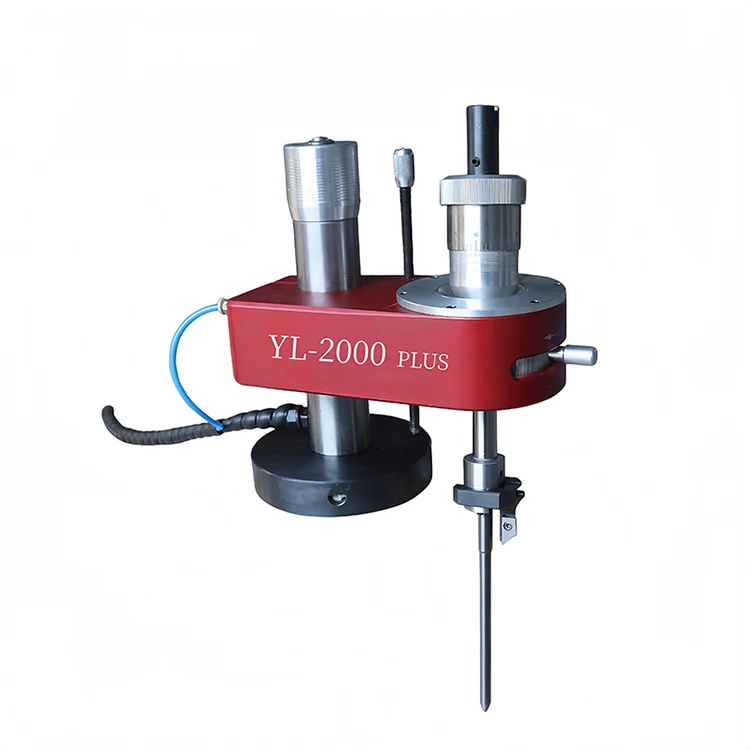

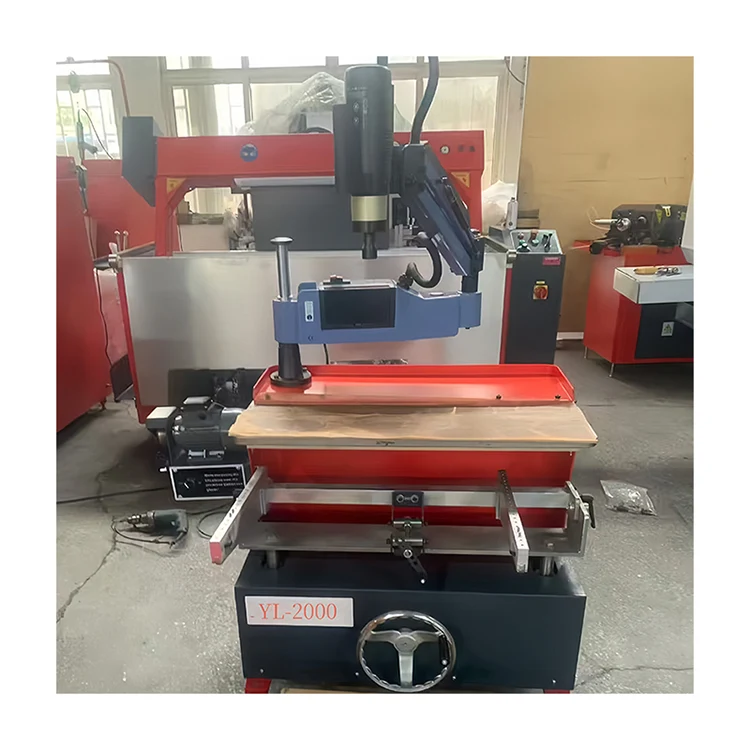

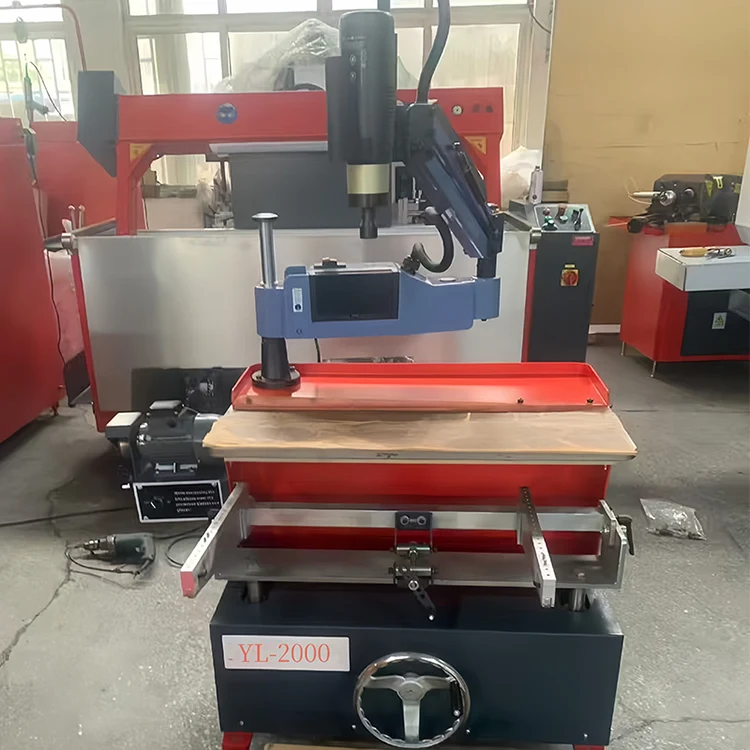

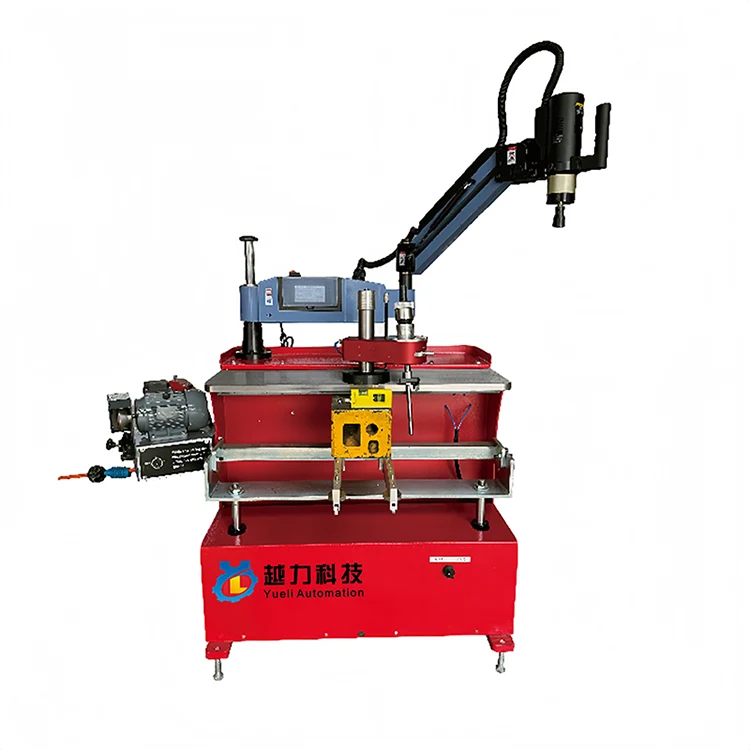

LD2000 Valve Seat Ring Boring Machine, navrhnutý Yueli, je profesionálny stroj na presné obrábanie a opravu krúžkov ventilových sediel v hlavách valcov motora. Je široko používaný pri údržbe hláv valcov pre automobilové, motocyklové a lodné benzínové/dieselové motory. Stroj môže vŕtať a vystružovať ventilové otvory, otvory sedlových krúžkov a otvory vodiacich rúrok.

· Kompaktná konštrukcia s vertikálnymi obdĺžnikovými vodiacimi lištami pre dlhodobú tuhosť a presnosť.

· Dodáva sa v plnej výbave – nie je potrebné kupovať ďalšie nástroje, piloty ani meradlá.

· Jednoduchá obsluha, vhodná do rôznych dielenských prostredí.

· Pokrýva bežné veľkosti krúžkov sediel ventilov, čím spĺňa každodenné potreby opráv pre väčšinu typov motorov.

Technické špecifikácie

Technické špecifikácie zariadenia na vyvrtávanie krúžkov sedla ventilov LD2000 sú nasledovné:

· Model: LD2000

· Množstvo na sadu: 1

· Rozmery balenia (D׊×V): 1020 × 900 × 1350 mm

· Napájanie: 220 V / 50 Hz / jednofázové

· Čistá hmotnosť: 155 kg

· Hrubá hmotnosť: 223 kg

Štrukturálne vlastnosti:

· Konštrukcia vertikálnych obdĺžnikových vodiacich koľajníc – dobrá tuhosť a odolnosť voči vibráciám.

· Integrované lôžko a hlavný rám pre stabilnú prevádzku.

· Samostatná elektrická ovládacia skrinka pre bezpečnú a pohodlnú obsluhu.

Prečo si vybrať LD2000

V oblasti opravy krúžkov ventilových sediel má presnosť, tuhosť a kompletnosť príslušenstva priamy vplyv na kvalitu a efektivitu. LD2000 ponúka nasledujúce výhody:

① Plne vybavené – pripravené na použitie

· Zahŕňa 8 typov vyvrtávacích čepelí (série E1 a E2 s rôznymi uhlami a polomermi).

· Zahŕňa 9 pilotov od 4,98 mm do 11,98 mm, ktoré pokrývajú bežné priemery vodiacich dier.

· Dodáva sa s veľkými, strednými a malými držiakmi nástrojov, ktoré vyhovujú rôznym veľkostiam a hĺbkam vývrtov.

· Dodáva sa s mierkou nastavenia nástroja, šesťhranným kľúčom a kľúčom T15 – na nastavenie nie sú potrebné žiadne ďalšie nástroje.

② Dobrá tuhosť a spoľahlivá presnosť

· Vertikálne obdĺžnikové vodiace lišty poskytujú vynikajúcu ohybovú a torznú tuhosť.

· Presné uloženie vretena a vodiacej lišty zaisťuje sústrednosť a povrchovú úpravu.

· Stabilné lôžko znižuje vibrácie a predlžuje životnosť nástroja.

③ Široký rozsah použitia

· Vhodné pre automobilové, motocyklové a lodné benzínové/naftové hlavy valcov.

· Môže obrábať ventilové porty, otvory sedlových krúžkov a otvory vodiacich rúrok.

· Viacnásobné kombinácie pilota a čepele pokrývajú najbežnejšie veľkosti opráv.

④ Jednoduchá údržba a dostatok náhradných dielov

· Zahrnuté sú všetky potrebné nástroje – žiadne ďalšie nákupy na každodenné úpravy.

· Štandardizované rozhrania držiaka a pilota zjednodušujú výmenu.

Štandardný baliaci zoznam

LD2000 sa dodáva s 28 položkami, ako je uvedené nižšie:

Poznámky k súprave:

· Vyvrtávacie lopatky: séria E1 (5 ks: 45°-0,8, 45°-1,2, 55°-1,5, 60°-1,2, 90°) a séria E2 (3 ks: 45°-0,8, 45°-1,2, 60°-1,2) – rôzne požiadavky na uhol sedla a polomery ventilov.

· Piloty: 9 priemerov od 4,98 mm do 11,98 mm, ktoré sa zhodujú s bežnými veľkosťami vývrtov vodidiel ventilov, aby sa zabezpečilo presné centrovanie počas vŕtania.

· Držiaky nástrojov: tri veľkosti (veľké, stredné, malé) pre rôzne priemery dier a hĺbky obrábania.

· Ukazovateľ nastavenia nástroja: umožňuje rýchlu inštaláciu nástroja a kalibráciu polohy.

Rozsah aplikácie

Stroj na vyvrtávanie krúžkov sedla ventilov LD2000 je navrhnutý pre hlavnú výzvu pri opravách hláv valcov – presné vyvrtávanie a vystružovanie sediel ventilov. Typické aplikácie zahŕňajú:

· Oprava hlavy valcov automobilových motorov – autá, SUV, ľahké úžitkové vozidlá (benzín/nafta).

· Oprava hlavy valcov motocyklových motorov – jednovalcové a viacvalcové motory.

· Oprava hláv valcov lodných motorov – lodné dieselové motory vrátane väčších sediel ventilov.

· Repasovanie motorov a profesionálne vyvrtávačky – sériové spracovanie a vystružovanie vodiacich otvorov.

Použitie a údržba

Kontrola vybalenia:

· Porovnajte všetkých 28 položiek podľa baliaceho zoznamu.

· Skontrolujte stroj, lôžko a elektrickú ovládaciu skrinku, či nedošlo k poškodeniu pri preprave.

· Uistite sa, že hrany čepele a vodiace plochy sú neporušené.

Inštalácia a nastavenie:

· Umiestnite posteľ na rovný a pevný pracovný stôl.

· Zapojte napájací zdroj (220 V/50 Hz jednofázový) podľa štítku ovládacej skrinky.

· Upevnite hlavu valca, vložte príslušný vodiaci prvok do vodiaceho otvoru na umiestnenie.

· Vyberte správnu vyvrtávaciu čepeľ pre uhol sedla ventilu a namontujte ju na držiak nástroja.

· Pred spustením kalibrujte polohu nástroja pomocou meradla nastavenia nástroja.

Bežná údržba:

· Udržiavajte povrchy vodiacich koľajníc čisté a pravidelne ich namažte.

· Po použití čepele očistite a zabráňte poškodeniu nárazom.

· Po použití utrite pilotné diely a uložte ich podľa veľkosti.

· Udržiavajte elektrickú ovládaciu skrinku suchú a vetranú; pravidelne kontrolujte zapojenie.

Balenie a doprava

LD2000 je zabalený v štandardnom exportnom drevenom kufríku, aby bola zaistená bezpečná preprava:

· Spôsob balenia: Štandardné exportné preglejkové puzdro

· Rozmery balenia: 1020 × 900 × 1350 mm

· Čistá hmotnosť: 155 kg

· Hrubá hmotnosť: 223 kg

· Napájanie: 220 V / 50 Hz / jednofázové

· Vhodné pre pozemnú, námornú alebo leteckú nákladnú dopravu

Všetky komponenty sú bezpečne upevnené vo vnútri puzdra, pričom čepele a piloty sú jednotlivo zabalené, aby sa predišlo poškodeniu. Po príchode zásielku skontrolujte a v prípade akýchkoľvek problémov ihneď kontaktujte prepravcu alebo dodávateľa.

Objednávanie a dopyty

Quanzhou YueLi Automation Equipment Co., Ltd. poskytuje predajnú a technickú podporu pre vyvrtávačku krúžkov sedla ventilov LD2000. Či už prevádzkujete opravovňu automobilov, servis motocyklov, opravovňu lodných motorov alebo profesionálne zariadenie na renováciu motorov, YueLi vám môže ponúknuť správne riešenie a popredajnú podporu.

Kontaktné údaje:

· Spoločnosť: Quanzhou YueLi Automation Equipment Co., Ltd.

· Produkt: Stroj na vyvrtávanie krúžkov sedla ventilov LD2000

Pre podrobnosti o produkte, dodacie lehoty a záručné podmienky neváhajte kontaktovať tím YueLi. Tešíme sa na vás.
