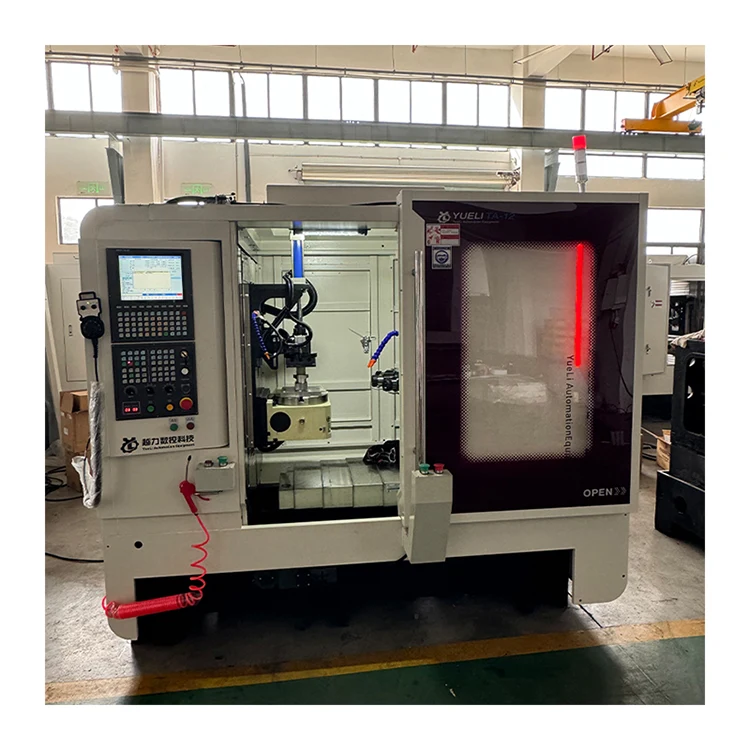

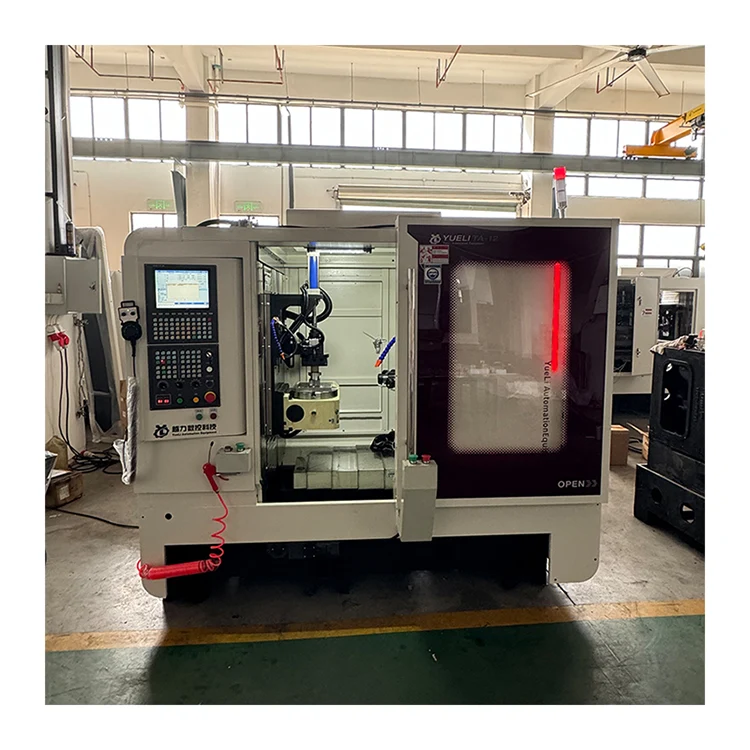

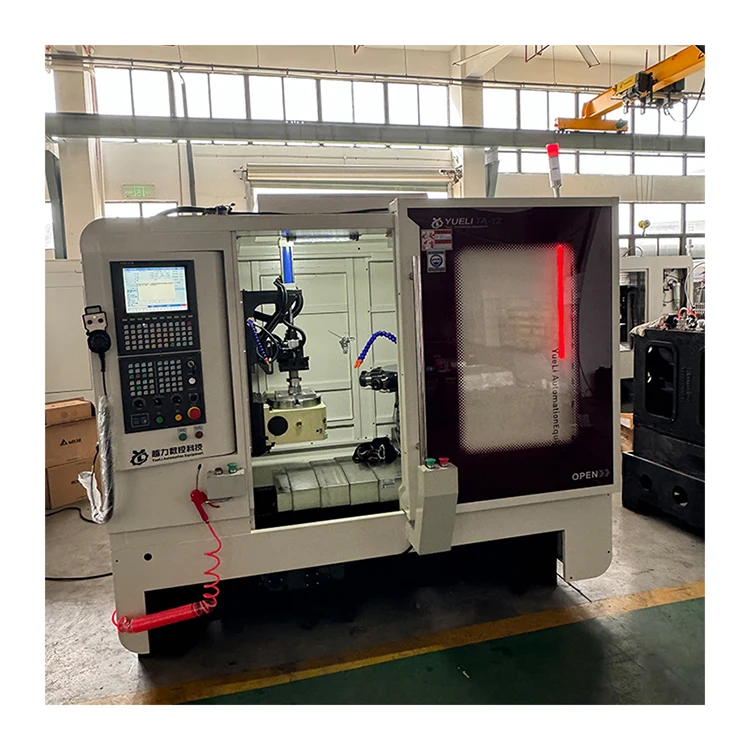

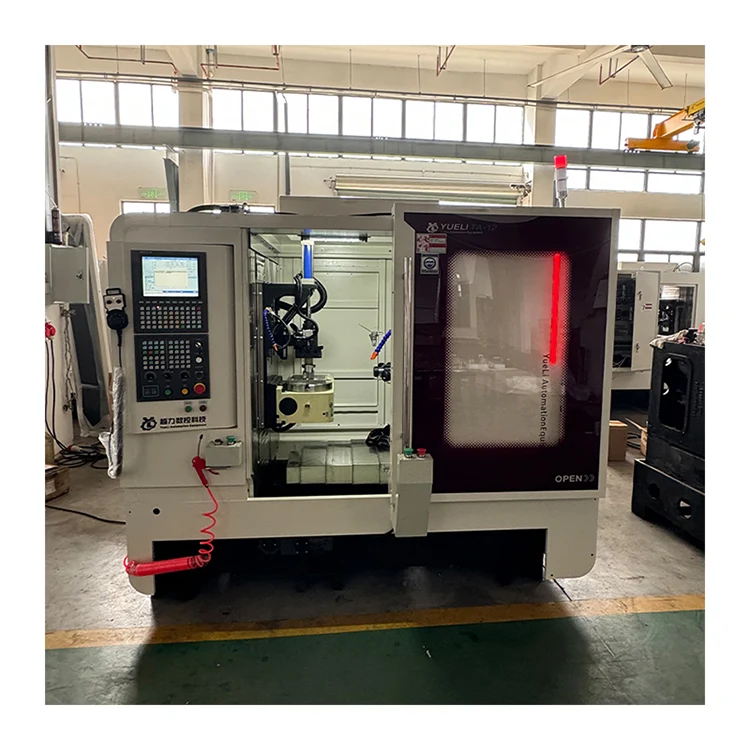

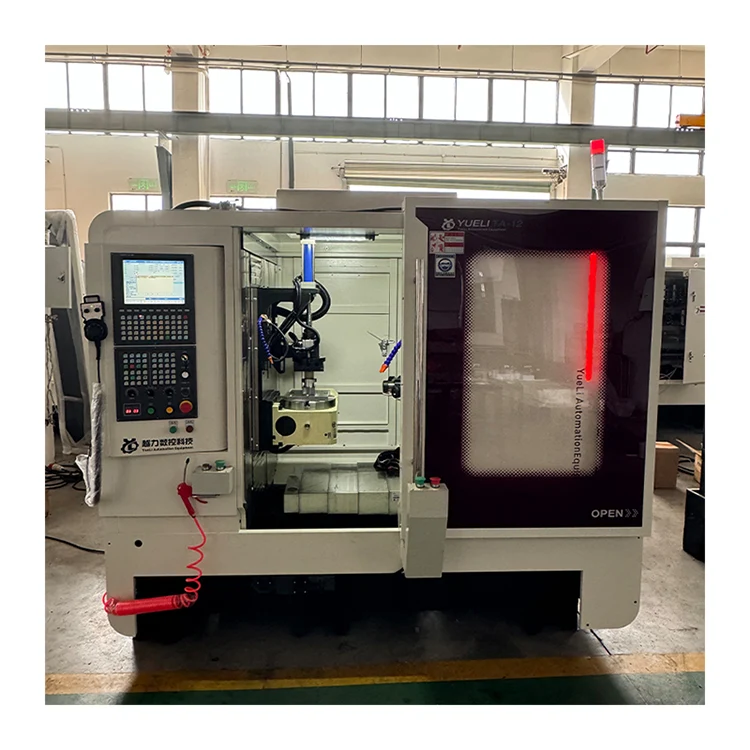

Horizontálny 12-vretenový CNC revolverový stroj

Horizontálny 12-vretenový CNC revolverový stroj (interný model TA-12) vyrába spoločnosť Quanzhou Yueli Automation Equipment Co., Ltd. Je vhodný na výrobu a spracovanie veľkých a strednoobjemových sérií. Stroj má hladký a veľkorysý vzhľad, jednoduché a intuitívne ovládanie a pohodlné nastavenie. Vďaka CNC riadeniu ponúka vyššiu automatizáciu, dobrú spoľahlivosť a zníženú náročnosť práce, čo umožňuje jednej osobe obsluhovať a riadiť viacero strojov. Tento produkt je ideálnym vysoko účinným zariadením na spracovanie proti znečisteniu.

Predstavenie produktu

Horizontálny 12-vretenový CNC revolverový stroj je vhodný na výrobu a spracovanie veľkých a strednoobjemových sérií. Vzhľad stroja je hladký a veľkorysý, ovládanie je jednoduché a intuitívne a nastavenie je pohodlné. Je prijaté CNC riadenie, stupeň automatizácie je vyšší, spoľahlivosť je dobrá, pracovná náročnosť operátora je znížená a je možné realizovať prevádzku a riadenie jednej osoby a viacerých strojov.

Technické konfiguračné parametre

Nasledujúce komponenty a špecifikácie platia pre horizontálny 12-vretenový CNC revolverový stroj.

Hlavné technické parametre

Nasledujúce technické parametre platia pre horizontálny 12-vretenový CNC revolverový stroj.

Štruktúra a výkon stroja

Horizontálny 12-vretenový CNC revolverový stroj má nasledujúce štrukturálne a výkonové funkcie.

· Jednoduché obrábacie centrum. Riadenie programu využíva riadiaci systém Taiwan Hust s funkciou detekcie, aby sa predišlo poškodeniu kohútika alebo nástroja v dôsledku zlyhania solenoidového ventilu alebo valca. Dialóg priateľský k človeku a stroju pre jednoduchú obsluhu.

· Vhodné pre veľké a stredné dávkové spracovanie dielov. Jednorazové upnutie dokončené. Vysoká účinnosť a dobrá presnosť.

· Mechanizmus klepania nevyžaduje výmenu vodiacej skrutky. Rozstup je štandardný. Hlavný servomotor Peking CTB s vlastnou frekvenčnou konverziou zlepšuje drsnosť povrchu závitu a zaisťuje presnosť.

· Nezávislý výskum a vývoj komponentov napájacej hlavy. Presné brúsenie. Dobrá odolnosť proti opotrebovaniu. Dlhá životnosť.

· Hust CNC systém umožňuje nastavenie rýchlosti posuvu podľa potrieb. Po dlhodobom používaní sa vodiaca skrutka opotrebuje, systém má funkciu kompenzácie nástroja.

· Každý motorizovaný klzný povrch používa centralizované automatické mazacie zariadenie na zabezpečenie životnosti obrábacieho stroja.

· Pohyb posuvného stola poháňaný servomotorom. Digitálne je možné nastaviť viacero súradníc. Vysoká presnosť polohovania. Nízke vibrácie. Rýchla odozva.

· Počas spracovania sa stav obrobku zobrazuje na dotykovej obrazovke. Funkcia alarmu pri poruchách.

· Úplne uzavretá ochrana zaisťuje osobnú bezpečnosť a zlepšuje prostredie spracovania.

Komponenty hlavnej konštrukcie

 Horizontálny 12-vretenový CNC revolverový stroj pozostáva z nasledujúcich hlavných konštrukčných komponentov.

· Stĺpec: 1 množina

· 4. os: 1 sada

· Základňa: 1 sada

· Elektronický systém: 1 súprava

· Hydraulický zverák: 1 sada

· Systém odstraňovania triesok: 1 sada

Elektrický systém

Horizontálny 12-vretenový CNC revolverový stroj používa nasledujúce elektrické komponenty.

· Solenoidový ventil: Taiwan AirTAC. Dobrá stabilita. Tlak vzduchu nesmie byť nižší ako 0,5 MPa.

· Stýkač striedavého prúdu: Schneider. Dobrá stabilita.

· Relé: Omron. Dobrá stabilita.

Mazací systém

Každá hnacia hlava horizontálneho 12-vretenového CNC revolverového stroja je mazaná maslom, ktoré sa ľahko používa a obsluhuje a zabezpečuje životnosť mazacieho povrchu.

Štandardné príslušenstvo a dokumenty

Horizontálny 12-vretenový CNC revolverový stroj sa dodáva s nasledujúcim príslušenstvom a dokumentmi.

· Vrátane náradia: obojstranný kľúč 17-19, šesťhranný kľúč 1,5-10 (1 sada).

· Náhodné dokumenty: Špecifikácia systému, prevádzková príručka, pokyny pre vodiča (1 kópia každého).

Často kladené otázky

Aké je rozhranie vretena a maximálna kapacita vŕtania?

Rozhranie vretena je ER40. Maximálny priemer vŕtania je 60 mm pre medené priechodné otvory a maximálny priemer závitu je M50 × 3 mm pre meď.

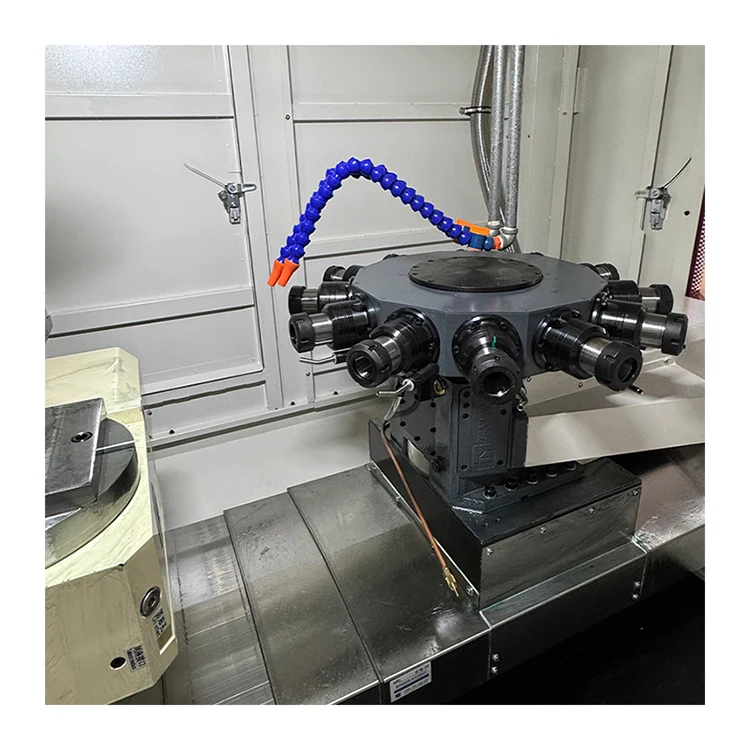

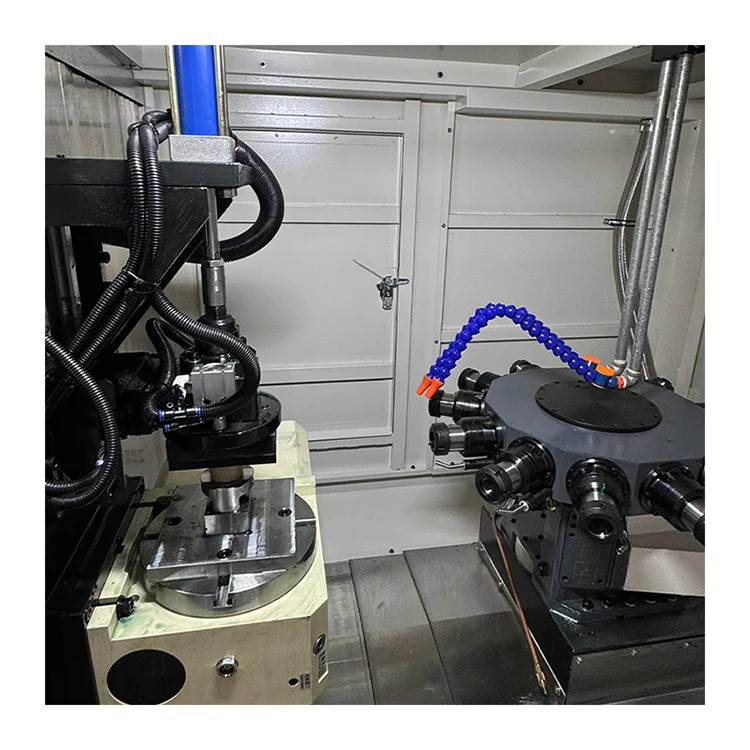

Koľko vretien má veža?

Rotačná veža má 12 vretien. Čas výmeny nástroja je 0,8 sekundy na 180 stupňov.

Aké sú pohyby osi X, Y a Z?

Zdvih osi X je 350 mm, zdvih osi Y je 400 mm a zdvih osi Z je 300 mm. Maximálna rýchlosť pohybu pre všetky osi je 30 m/min.

Aký je výkon CNC systému a motora vretena?

Stroj využíva Taiwan Hust CNC systém s výkonom servo vretenového motora 5,5 kW až 7,5 kW (voliteľné).

Aká je hmotnosť a rozmery stroja?

Rozmery stroja s plechovým krytom sú 2200×1765×1922 mm a čistá hmotnosť je 3500 kg.
