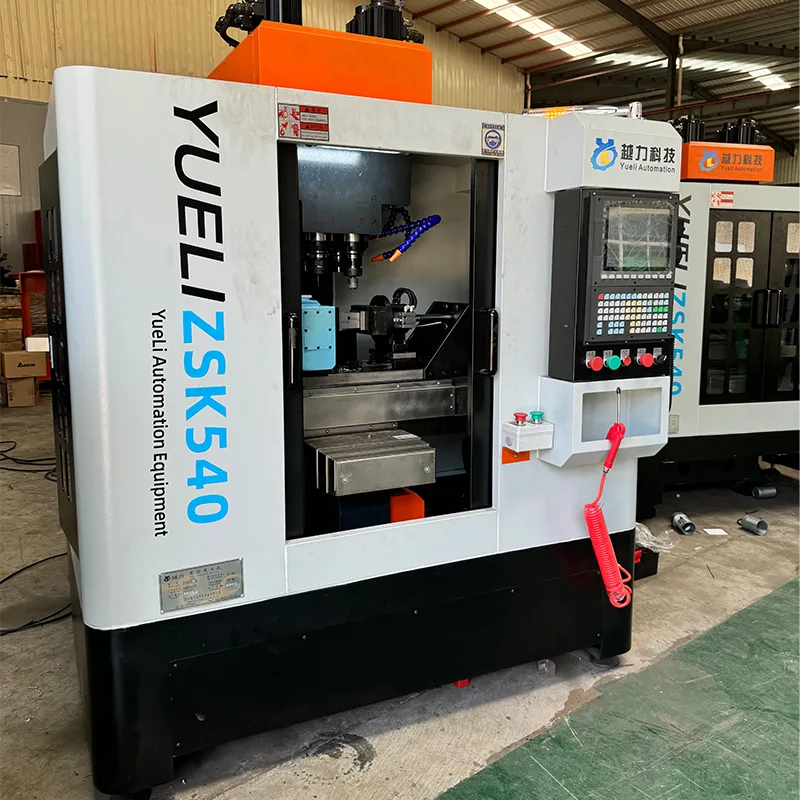

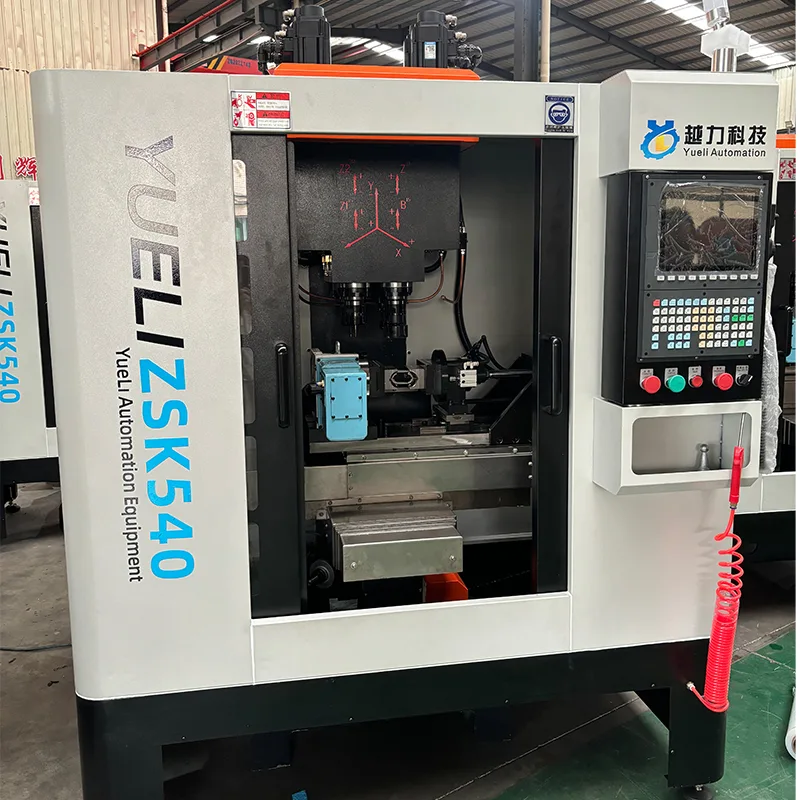

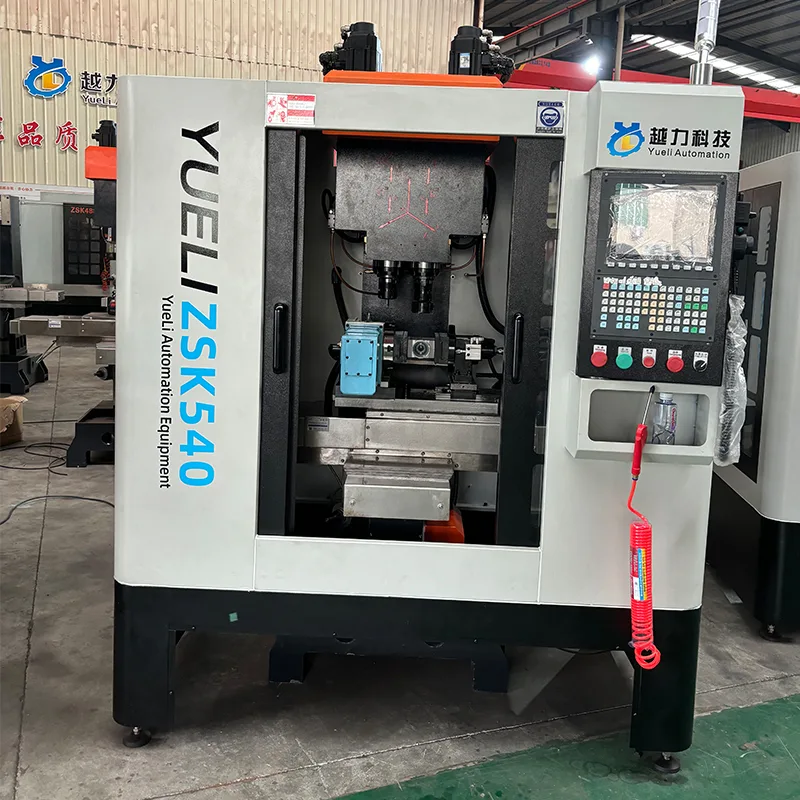

Vertikálne 4-osové vŕtacie centrum so závitom

Yueli ZSK540-A vertikálne 4-osové vŕtacie závitovacie centrum. Taiwanský autobusový CNC systém Syntec s dotykovou obrazovkou. Rozhranie človek-stroj. Užívateľsky prívetivý dialóg. Intuitívne programovanie. Jednoduchá obsluha. Rýchlo sa učiť. 4-osová funkcia CNC: všetky štyri osi môžu vŕtať, závitovať a frézovať. Posuv guľôčkovej skrutky Hiwin. 5,5 kW servo vretenový motor. Pevné poklepanie. Zabudovaný frekvenčný menič. Plynulá regulácia rýchlosti. Zaručuje presnosť obrábania. Vybavené štvrtou osou. Dokončuje vŕtanie, závitovanie, frézovanie a drážkovanie v rôznych rovinách. Pneumatické komponenty dovážané z Kórey. Pracovný stôl a stredná konzola s valčekovými lineárnymi vedeniami Hiwin a valčekovými guľôčkovými skrutkami. Podporuje ťažké rezanie. Digitálne polohovanie. Vysoká presnosť opakovaného polohovania. Rýchle nastavenie nástroja. Pohodlná obsluha. Jeden operátor môže prevádzkovať viacero strojov. Znižuje náklady na prácu a znižuje intenzitu práce. Úplný kryt. Udržuje dielňu čistú.

Hlavné výhody

Vertikálne 4-osové vŕtacie závitovacie centrum ZSK540-A obsahuje nasledujúce kľúčové funkcie na zabezpečenie stabilného výkonu a efektívnej prevádzky.

· Taiwanský zbernicový CNC systém Syntec s dotykovou obrazovkou. Užívateľsky prívetivé rozhranie človek-stroj. Intuitívne programovanie. Jednoduchá obsluha. Rýchlo sa učiť.

· 4-osová funkcia CNC: všetky štyri osi môžu vŕtať, závitovať a frézovať. Posuv guľôčkovej skrutky Hiwin. 5,5 kW servo vretenový motor. Pevné poklepanie. Zabudovaný frekvenčný menič. Plynulá regulácia rýchlosti. Zaručuje presnosť obrábania.

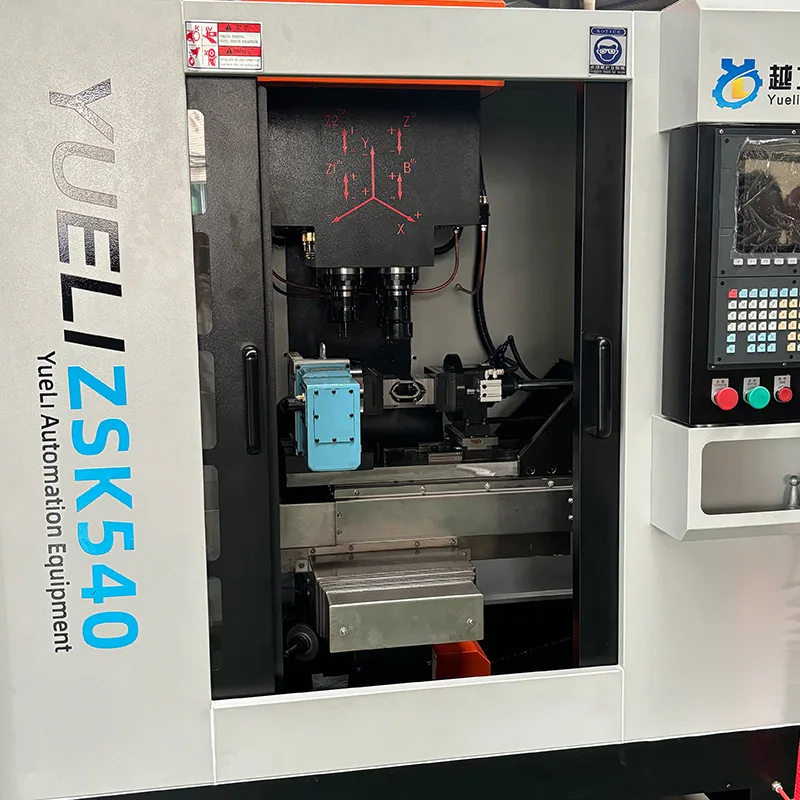

· Vybavené štvrtou osou. Dokončuje vŕtanie, závitovanie, frézovanie a drážkovanie v rôznych rovinách.

· Kórejské dovážané pneumatické komponenty.

· Pracovný stôl a stredná konzola s valčekovými lineárnymi vedeniami a valčekovými guľôčkovými skrutkami. Podporuje ťažké rezanie.

· Digitálne určovanie polohy. Vysoká presnosť opakovaného polohovania. Rýchle nastavenie nástroja.

· Pohodlná obsluha. Jeden operátor môže prevádzkovať viacero strojov. Znižuje náklady na pracovnú silu a intenzitu práce.

· Úplný kryt. Udržuje dielňu čistú.

Technické špecifikácie

Pre vertikálne 4-osové vŕtacie závitovacie centrum ZSK540-A platia nasledujúce technické parametre.

Hlavný zoznam konfigurácií

Nasledujúce komponenty sú štandardom pre vertikálne 4-osové vŕtacie závitovacie centrum ZSK540-A.

Špecifikácie štvrtej osi

Stroj je vybavený štvrtou osou. Nasledujúce parametre platia pre jednotku štvrtej osi.

Proces výroby a kontroly kvality

Yueli dodržiava štruktúrovaný výrobný proces na zabezpečenie kvality stroja.

· Liatina spracovaná pri vysokej teplote a starnutí počas 6 mesiacov.

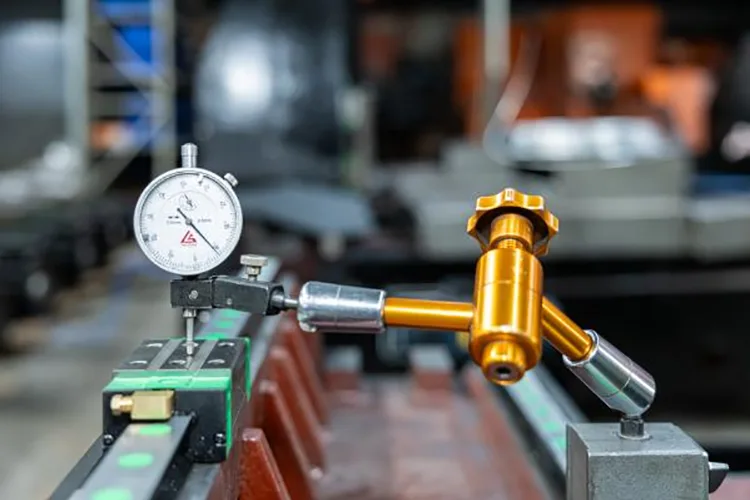

· Presný proces montáže: zostava lineárneho vedenia, zostava guľôčkovej skrutky, zostava ložísk.

· Profesionálny proces škrabania: škrabanie základne motora, škrabanie konca vretena, škrabanie povrchu upevnenia stĺpika.

· Vedecká výroba s plne sledovateľným systémom kontroly kvality.

Normy kontroly kvality

Yueli vykonáva komplexné kontroly kvality na každom stroji.

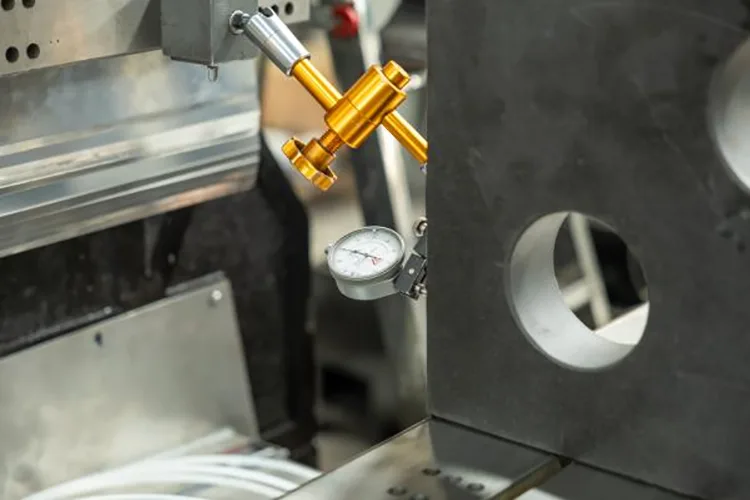

· Detekcia chyby rozstupu: súčasne zisťuje priamosť v smere X a Y.

· Overuje presnosť obrábania a montáže všetkých komponentov.

· Meria skutočnú presnosť polohovania a presnosť opakovaného polohovania.

· Vertikálnosť vretena k pracovnému stolu: do 0,01 mm.

· Kolmosť vodiacej dráhy osi Z k stolu: v rámci 0,01 mm.

· Kolmosť vodiacej dráhy osi X-Y: do 0,005 mm.

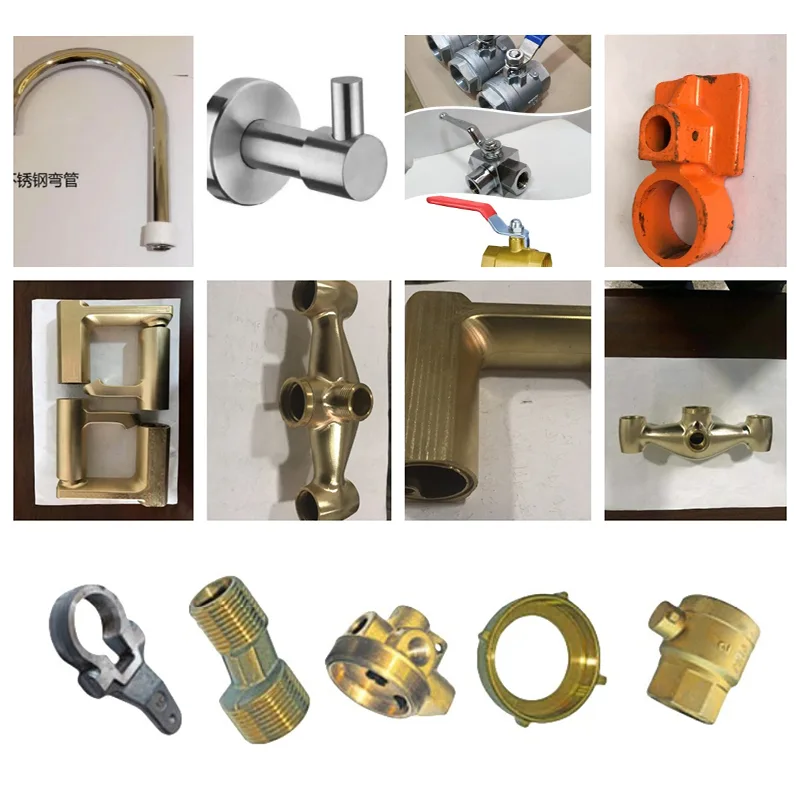

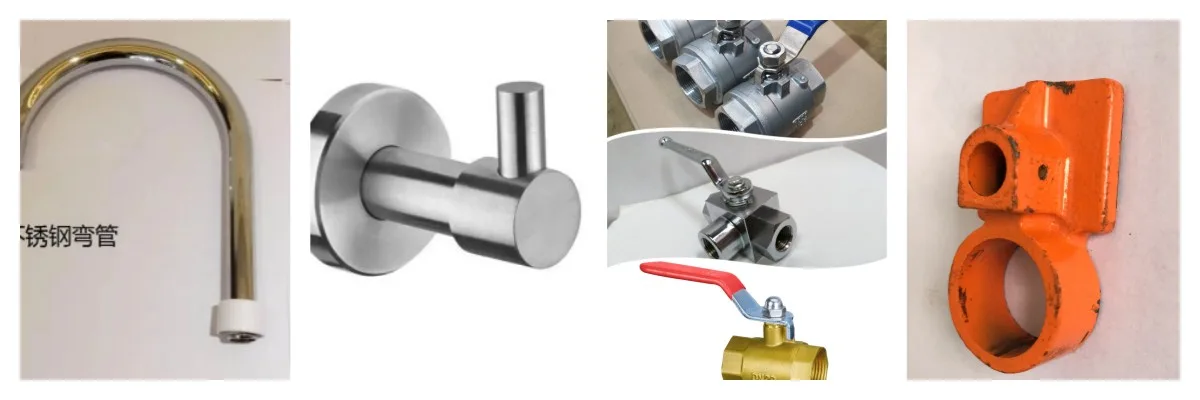

Aplikačné polia

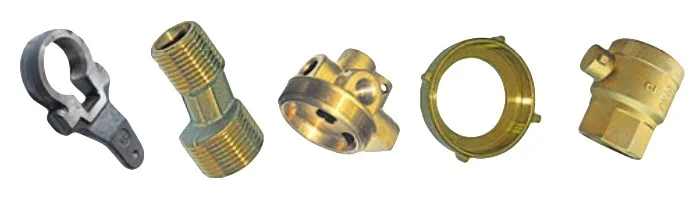

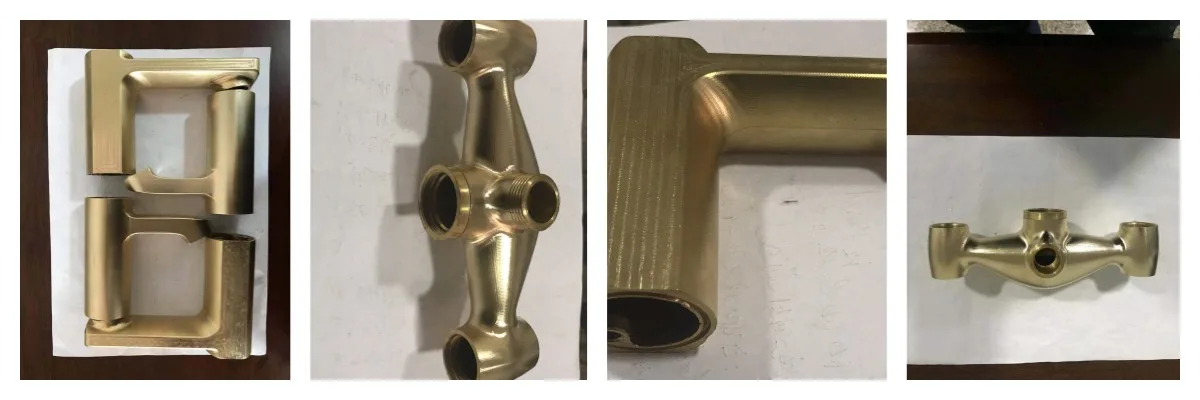

Vertikálne 4-osové vŕtacie závitovacie centrum ZSK540-A je vhodné pre rôzne operácie rezania kovov.

· Materiály: meď, hliník, zliatina zinku, oceľ.

· Sanitárna keramika, protipožiarne ventily, kovania na ovládanie dverí.

· Hardvér domácich spotrebičov, vodomery, automobilové diely.

· Letecké komponenty.

O spoločnosti Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. bola založená v roku 2013. Spoločnosť sídli v Nan'an, Fujian, Čína. Je to súkromný výrobný podnik vedený strojmi na vŕtanie závitovkových zmesí, vŕtacími závitovými centrami a vŕtacími závitovými frézovacími centrami.

· Spoločnosť bola založená v roku 2013 so sídlom v Nan'an, Fujian.

· Základné produkty: vŕtacie stroje na závitovanie, vŕtacie centrá, vŕtacie centrá na frézovanie závitov.

· Slúži: sanitárna keramika, protipožiarne ventily, kovania na ovládanie dverí, automobilové diely, letecký priemysel, výroba strojov.

· Vyvinuté od montážnej výroby po výskum a vývoj, výrobu, predaj a integráciu služieb.

· Vlastní CNC portálové koľajnicové brúsky, vyvrtávačky, frézovacie, kopacie, leštiace stroje a iné testovacie zariadenia.

· Predajná sieť pokrýva 20+ provincií v Číne a exportuje do 30+ krajín.

Často kladené otázky

Aký je kužeľ vretena a maximálny priemer vŕtania?

Kužeľ vretena BT40. Maximálny priemer vŕtania je 50 mm. Maximálny priemer závitu je 50 mm.

Aké sú otáčky vretena a výkon motora?

Rozsah otáčok vretena je 0-3000 ot./min. Výkon motora vretena je 5,5 kW.

Čo je indexovanie štvrtej osi a presnosť opakovania?

Presnosť indexovania je 20 sekúnd. Presnosť opakovania je 4 sekundy.

Aká je značka CNC systému, vodidiel a guľôčkových skrutiek?

Taiwanský CNC systém Syntec. Lineárne vedenia a guľôčkové skrutky Hiwin. Pneumatické komponenty dovážané z Kórey.

Pre aké materiály a odvetvia je tento stroj vhodný?

Meď, hliník, zliatina zinku, oceľ. Sanitárna keramika, protipožiarne ventily, hardvér na ovládanie dverí, hardvér pre domáce spotrebiče, vodomery, automobilové diely, letecký priemysel.
