Vŕtanie s lineárnym vedením Závitové centrum Otvorený typ

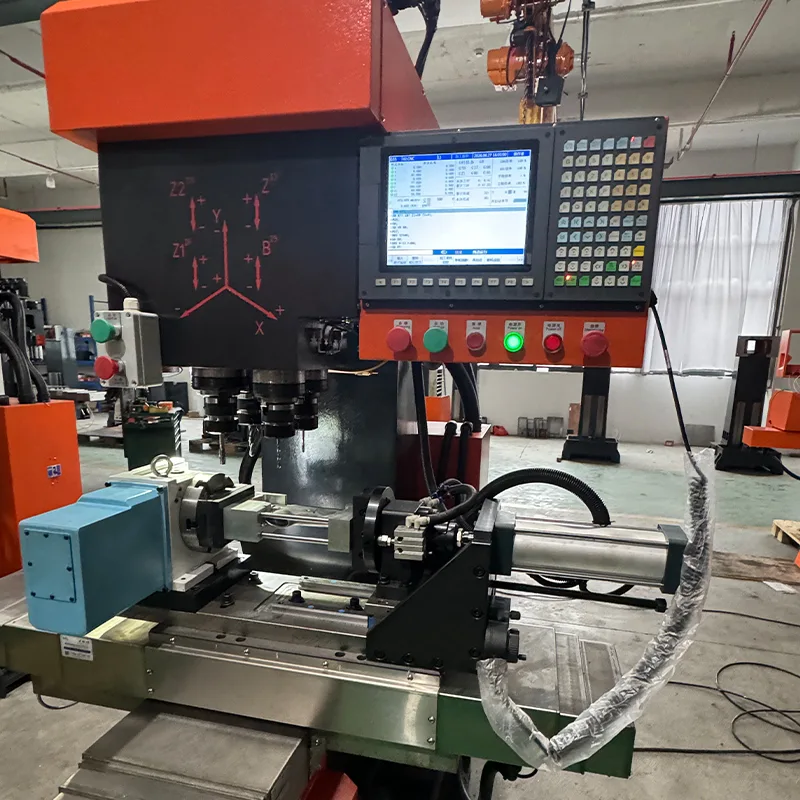

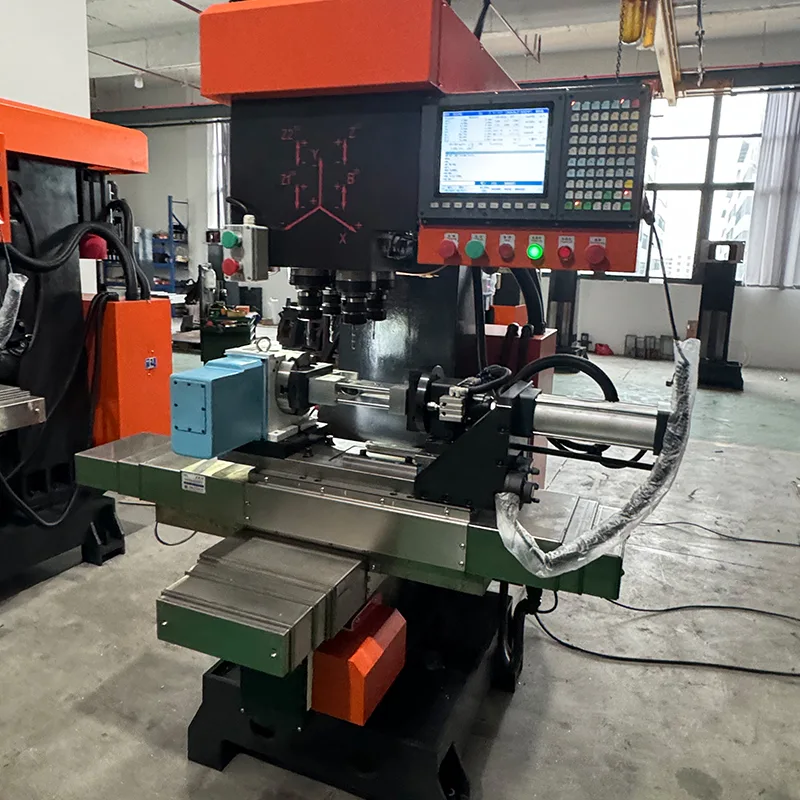

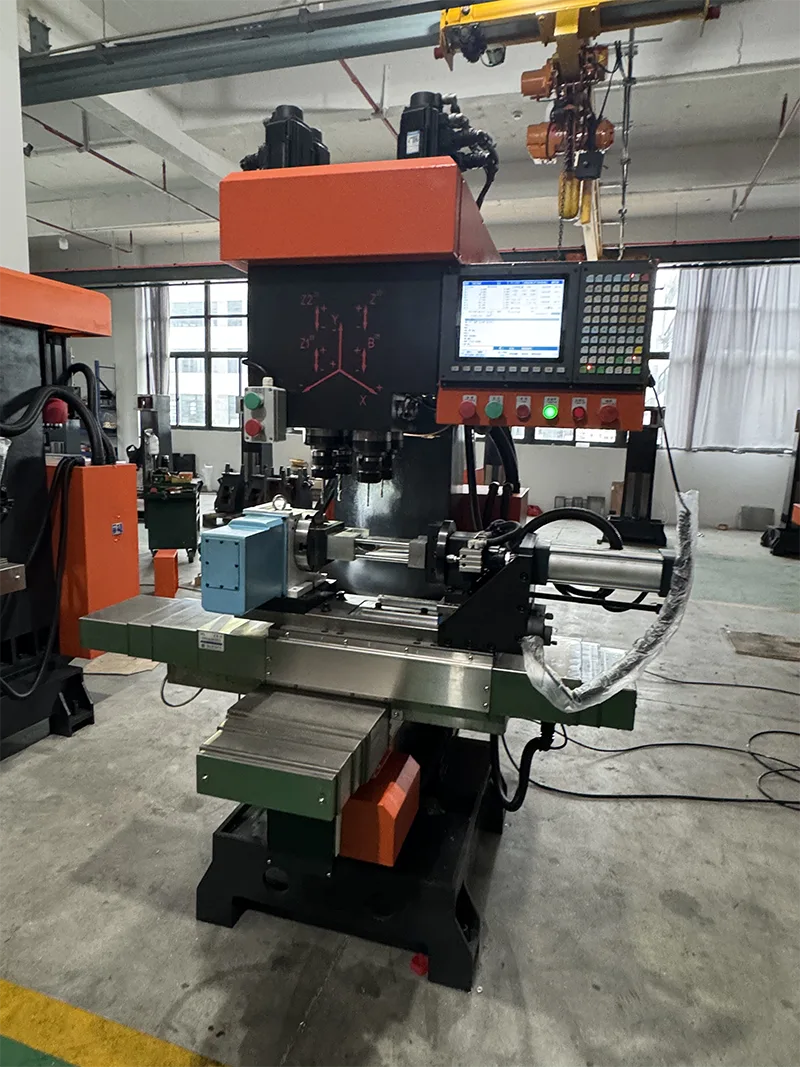

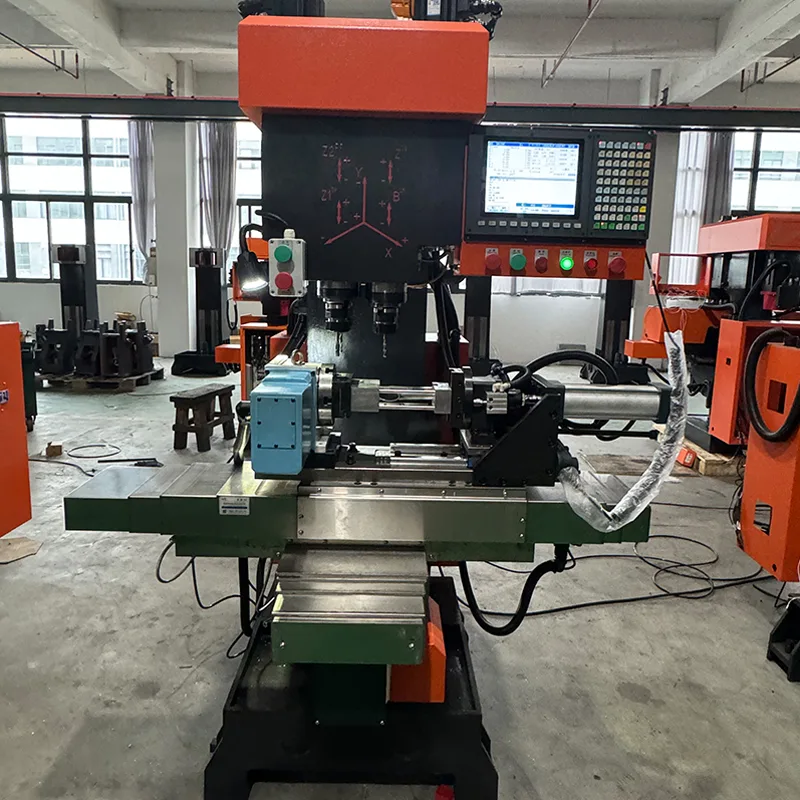

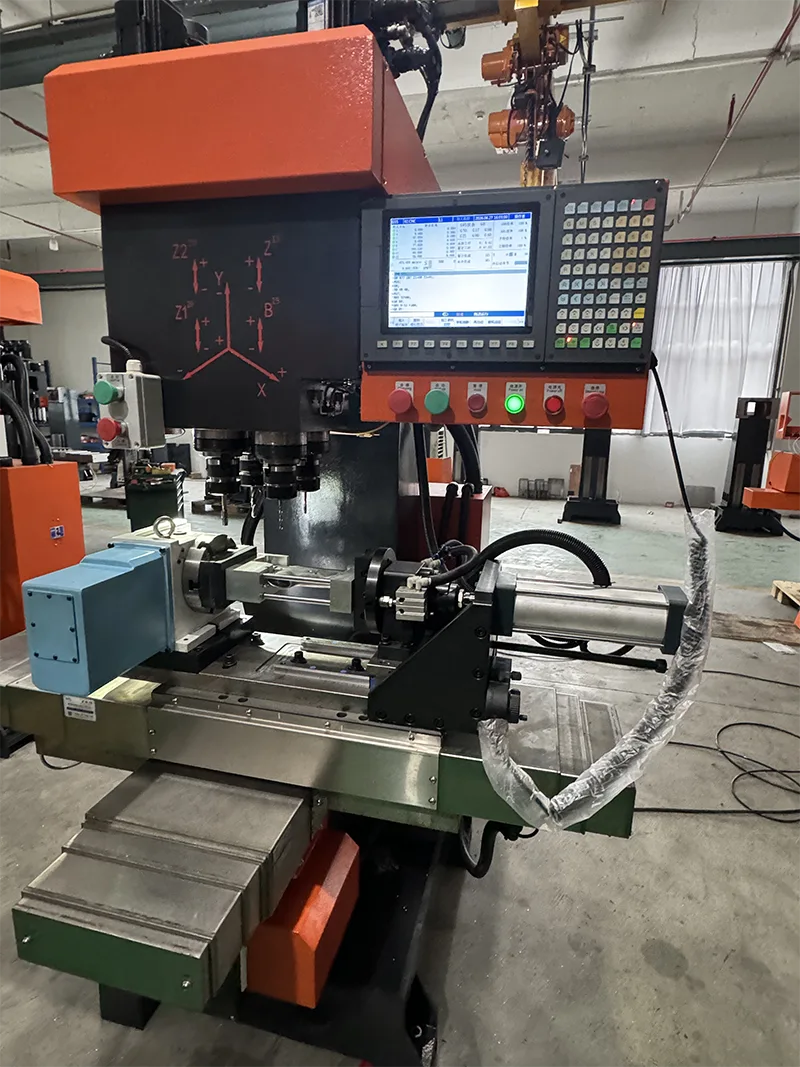

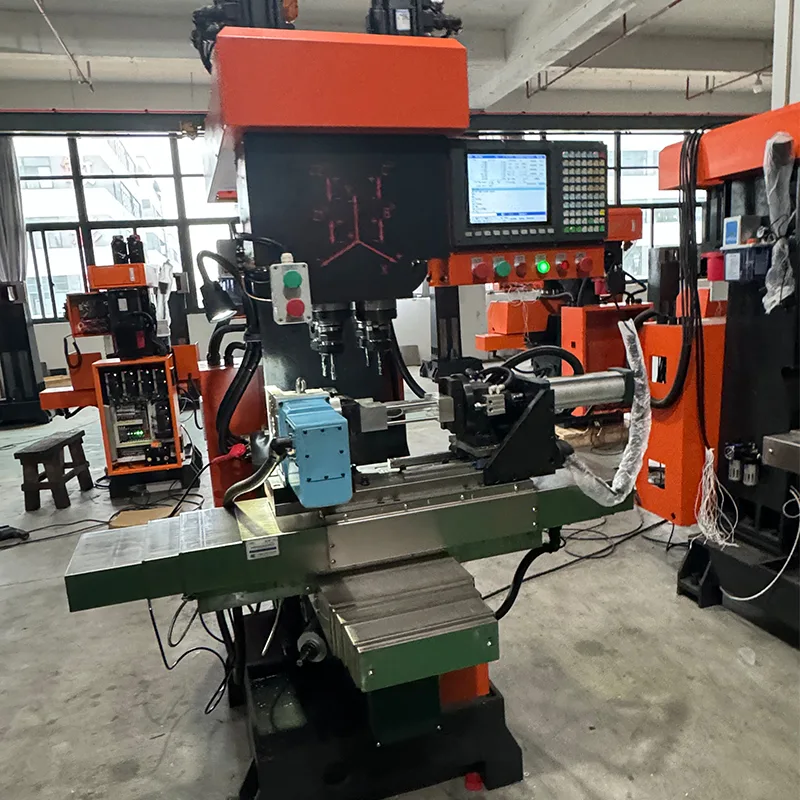

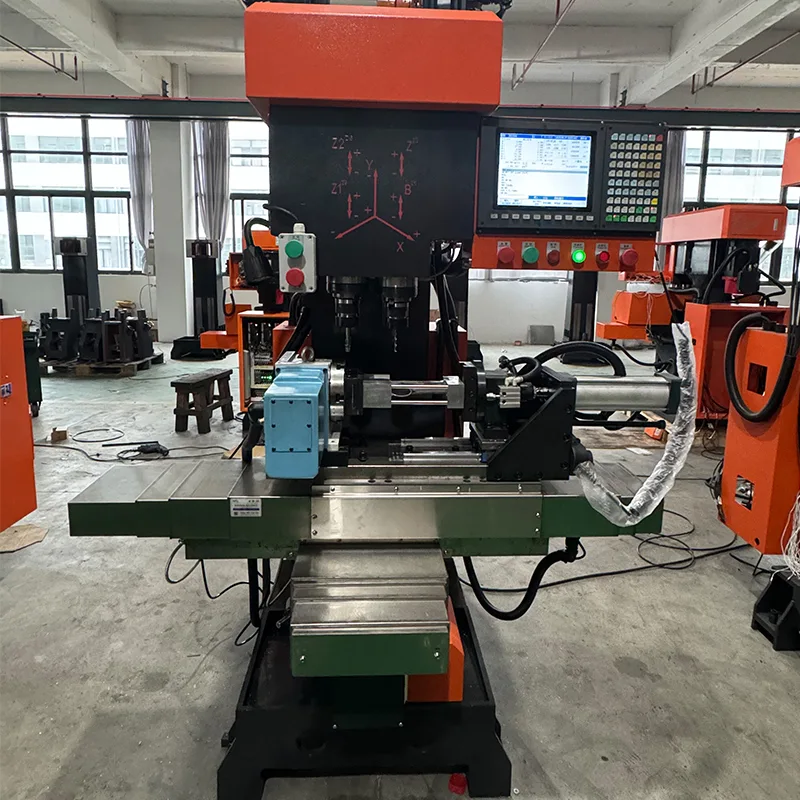

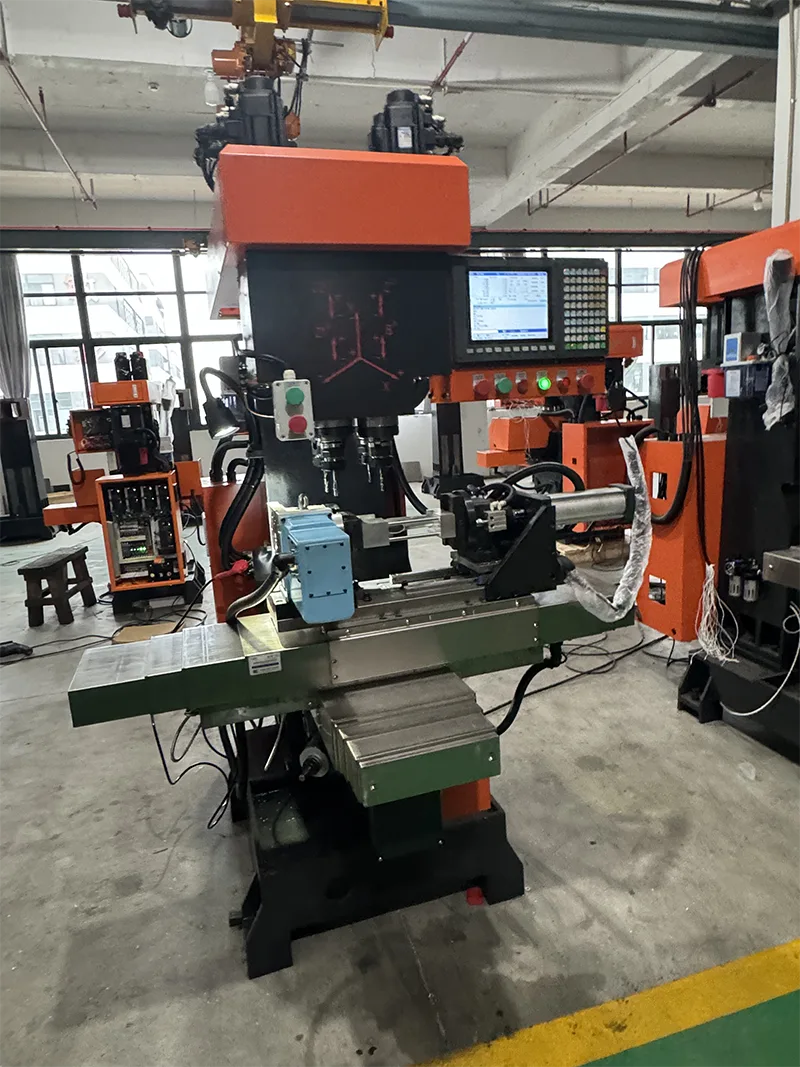

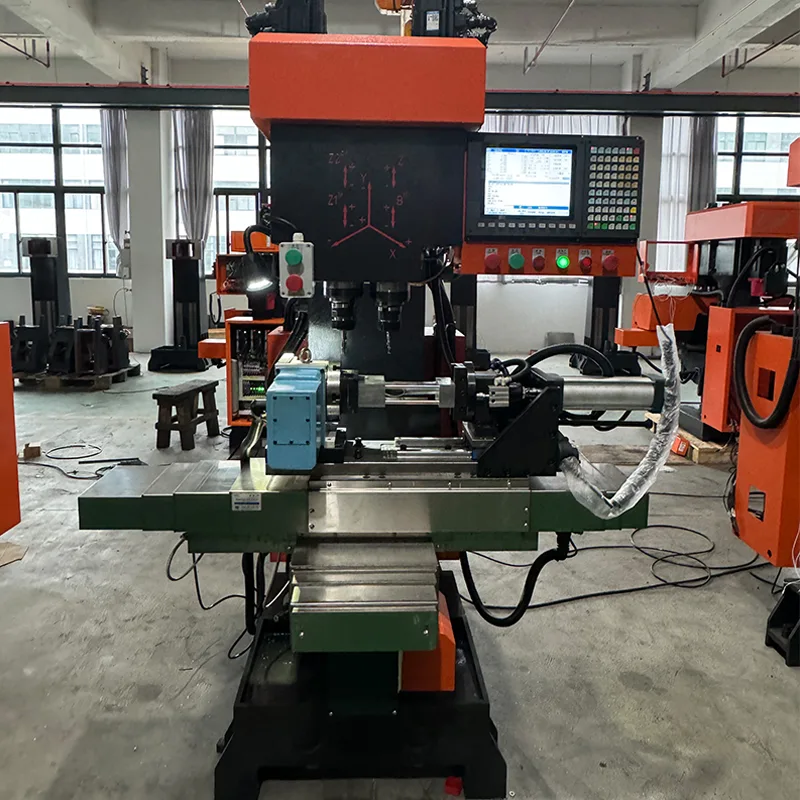

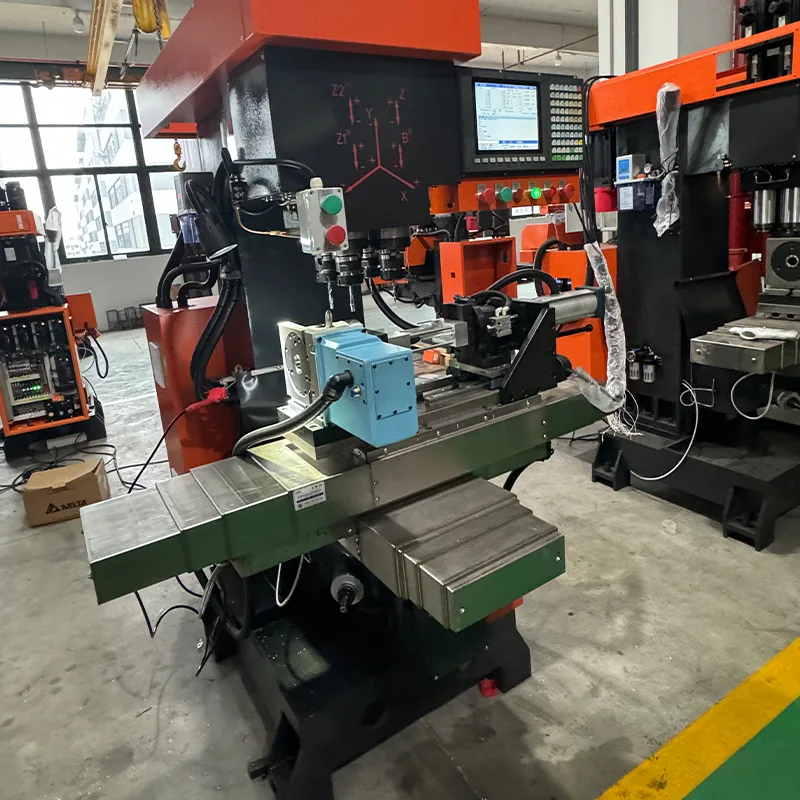

Vŕtacie závitovacie centrum s lineárnym vedením ZSK540 Otvorený typ je vertikálne 4-osové vŕtacie centrum s lineárnym vedením v konfigurácii otvoreného typu. Tento model sa dodáva bez plechového krytu a ponúka dizajn s otvoreným rámom vhodný pre aplikácie, kde nie je potrebný úplný kryt. Stroj je vybavený systémom Taiwan Syntec bus CNC s dotykovou obrazovkou s užívateľsky prívetivým rozhraním človek-stroj pre intuitívne programovanie a jednoduchú obsluhu. Vďaka 4-osovej funkcii CNC môžu všetky štyri osi vykonávať operácie vŕtania, závitovania a frézovania. Servo vretenový motor s výkonom 5,5 kW so zabudovaným frekvenčným meničom umožňuje pevné rezanie závitov a plynulú reguláciu otáčok, čím je zaručená presnosť obrábania.

Konfigurácia stroja a konštrukčné prvky

Otvorený typ vŕtacieho centra na vŕtanie s lineárnym vedením ZSK540 je vyrobený s nasledujúcimi štandardnými konfiguráciami a konštrukčnými vlastnosťami.

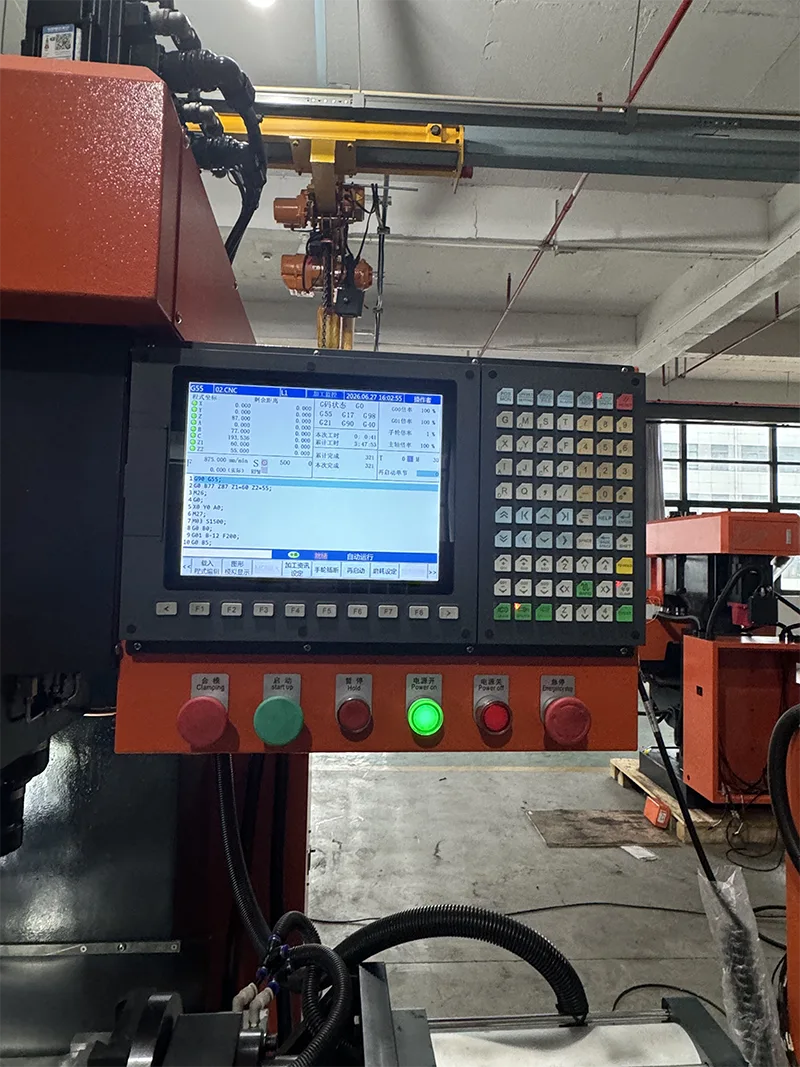

· CNC systém: Taiwan Syntec bus CNC systém s dotykovou obrazovkou. Užívateľsky prívetivé rozhranie človek-stroj. Intuitívne programovanie. Jednoduchá obsluha. Rýchlo sa učiť.

· Servo systém: servomotory Syntec, celkom 5 jednotiek (4 s brzdou). Vretenový servomotor 5,5 kW Huahong.

· Vreteno: Kužeľ vretena BT40. Priemer puzdra vretena 105 mm. Otáčky vretena 0-3000 ot./min.

· Vodiace lišty a guľôčkové skrutky: lineárne vedenia Hiwin (6 jednotiek) a guľôčkové skrutky Dinghan (3 jednotky). Rozstup osi Z 10 mm, rozstup osi X/Y 16 mm. Podporuje ťažké rezanie.

· Pneumatické komponenty: Pneumatické komponenty dovážané z Kórey.

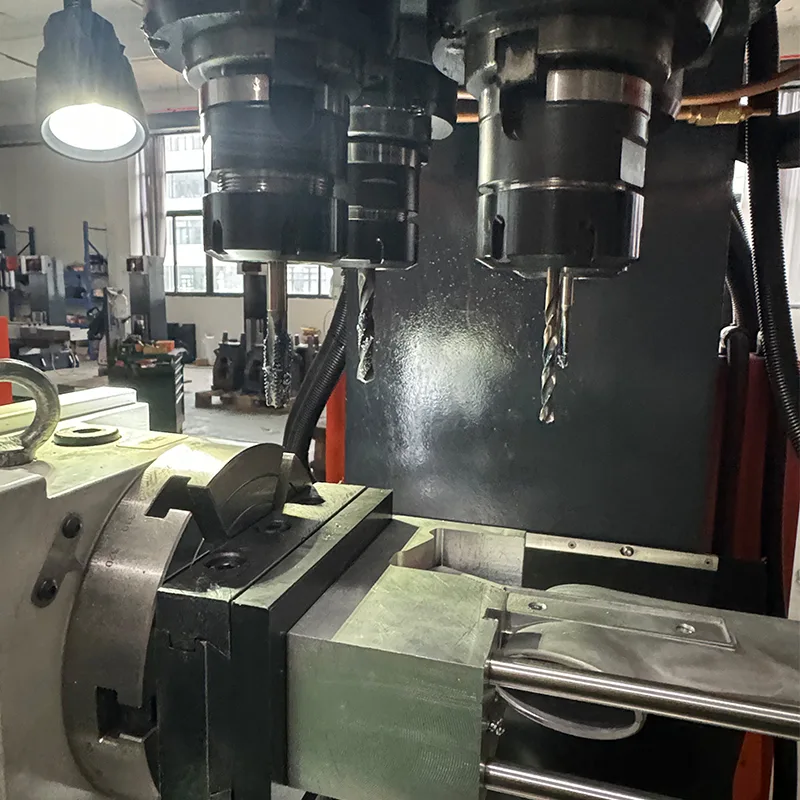

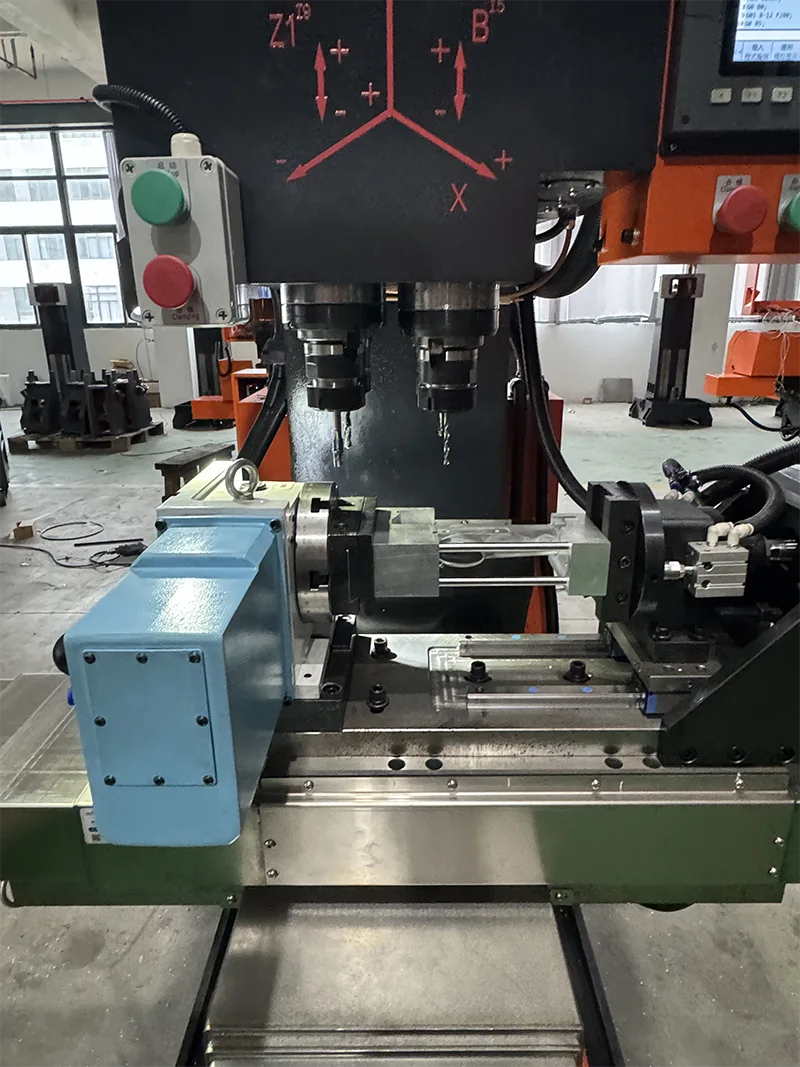

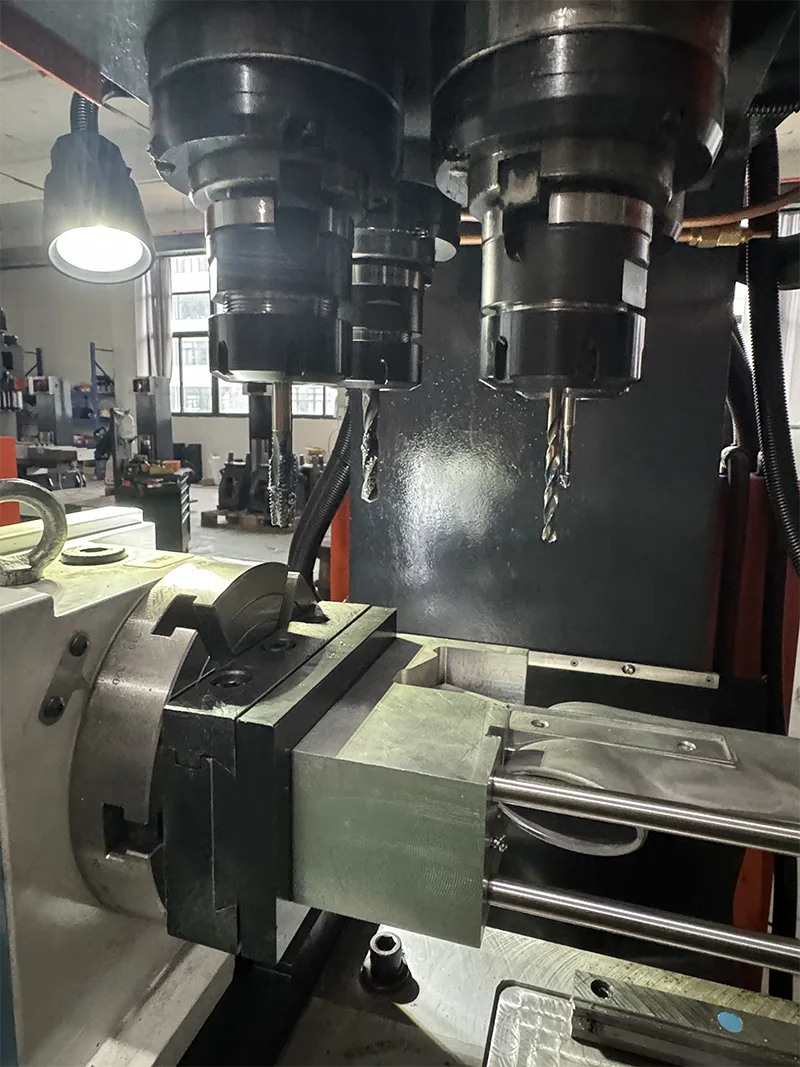

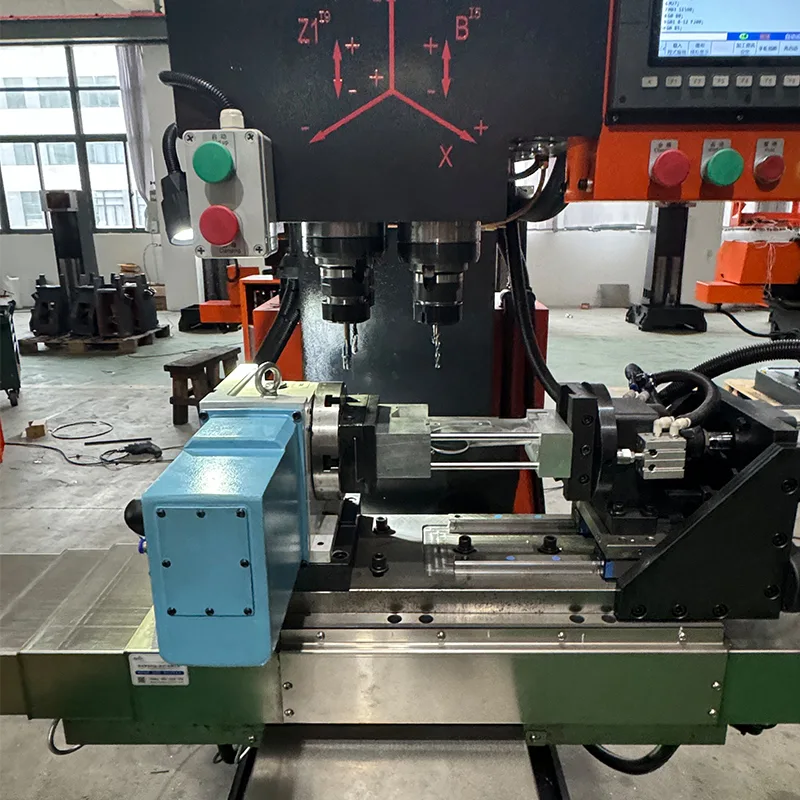

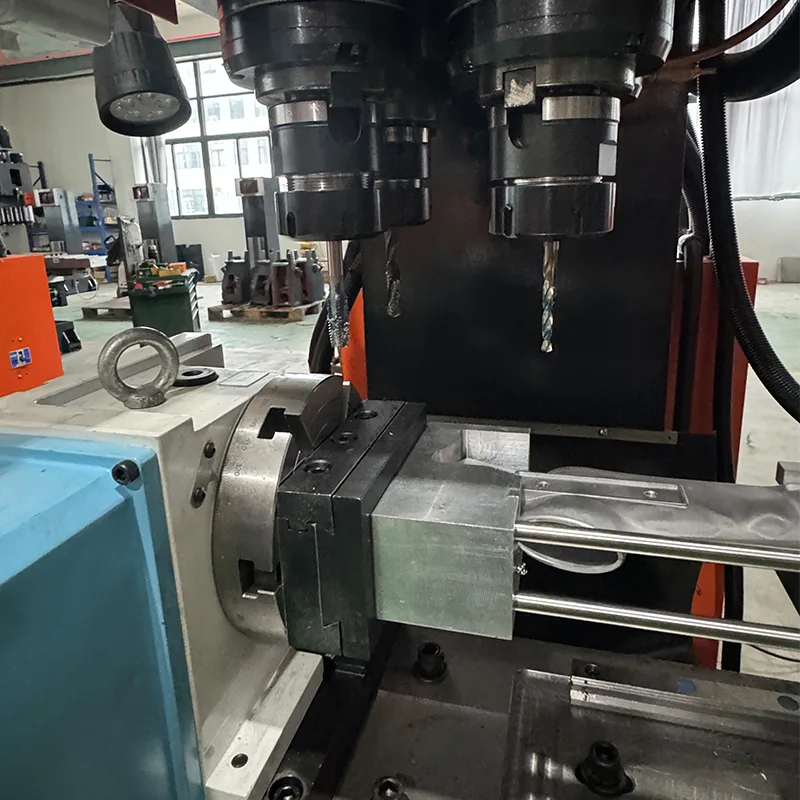

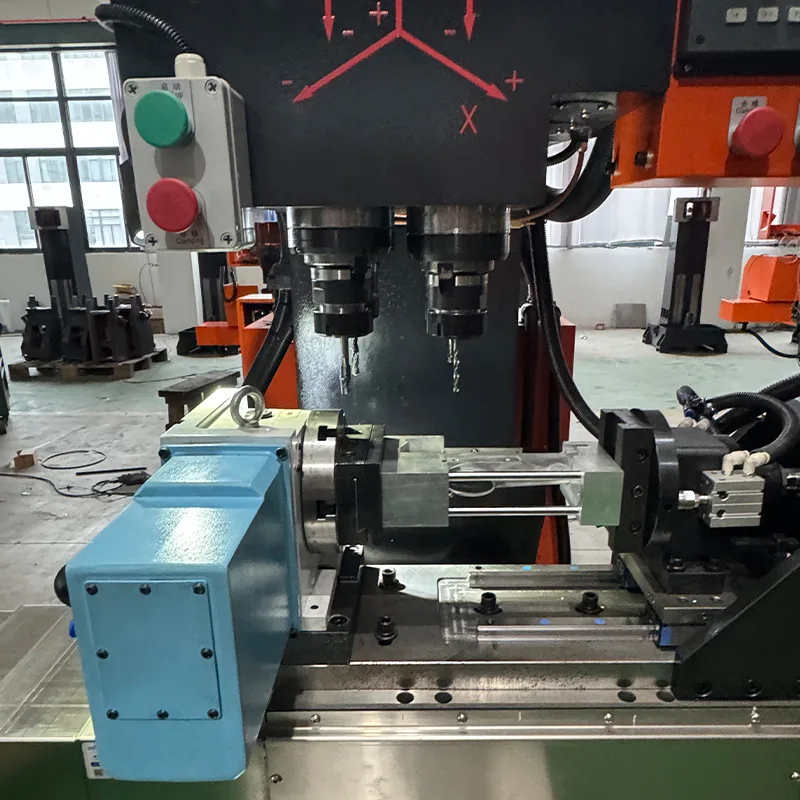

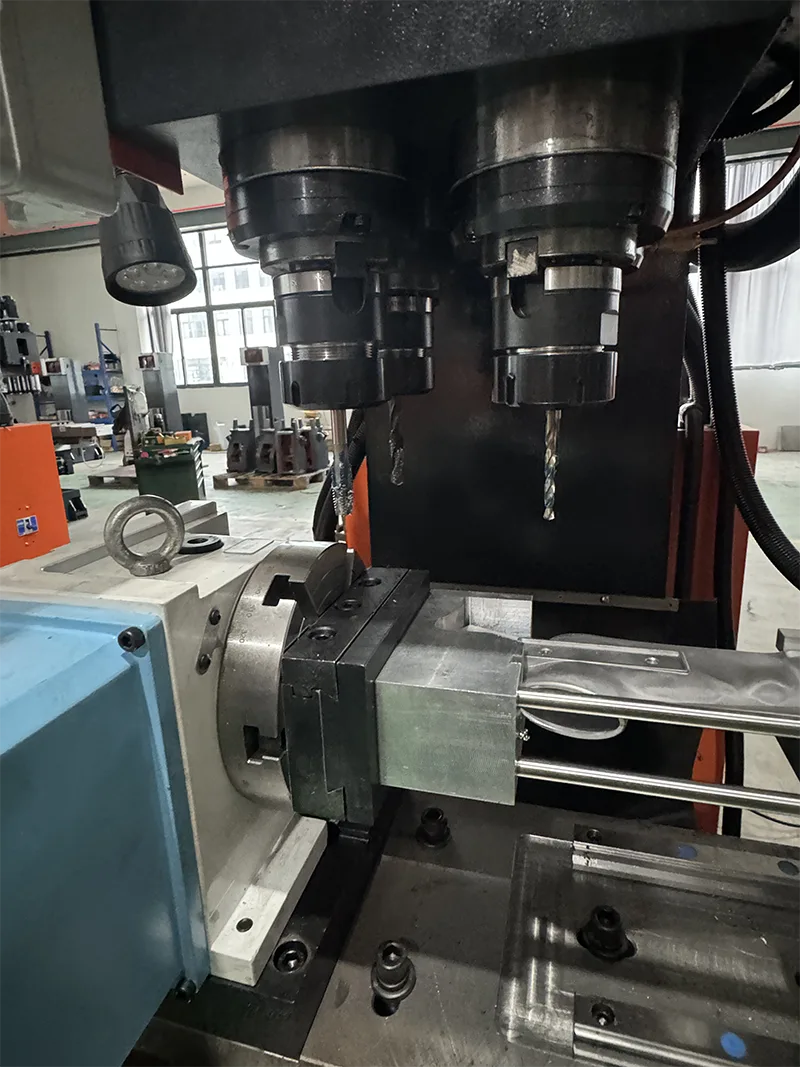

· Štvrtá os: Vybavená štvrtou osou na vŕtanie, závitovanie, frézovanie a drážkovanie v rôznych rovinách.

· Elektrické komponenty: Elektrické komponenty podľa čínskeho štandardu. Vrátane nádržky na chladiacu kvapalinu.

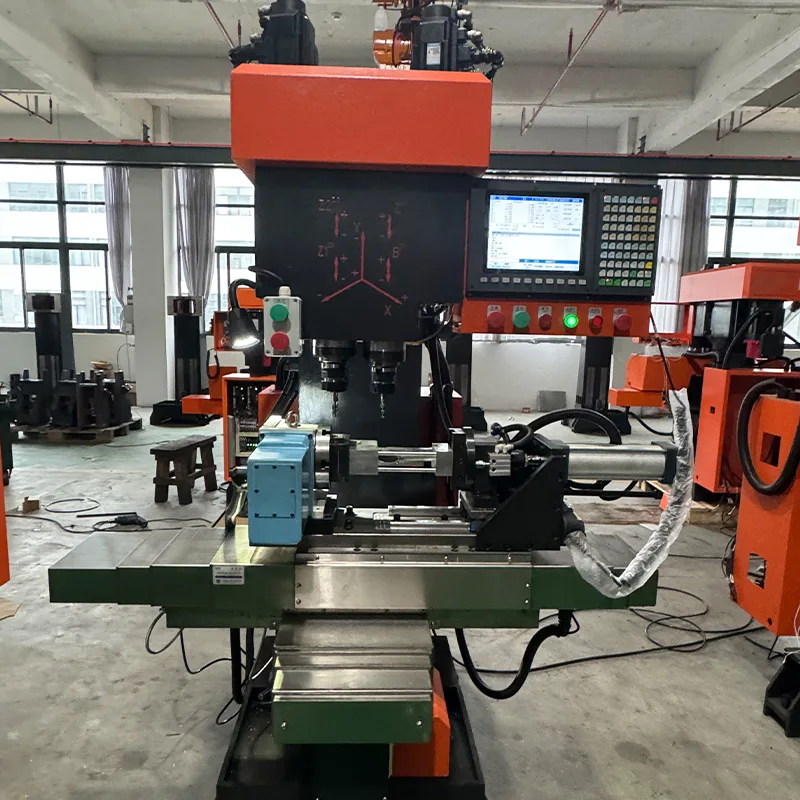

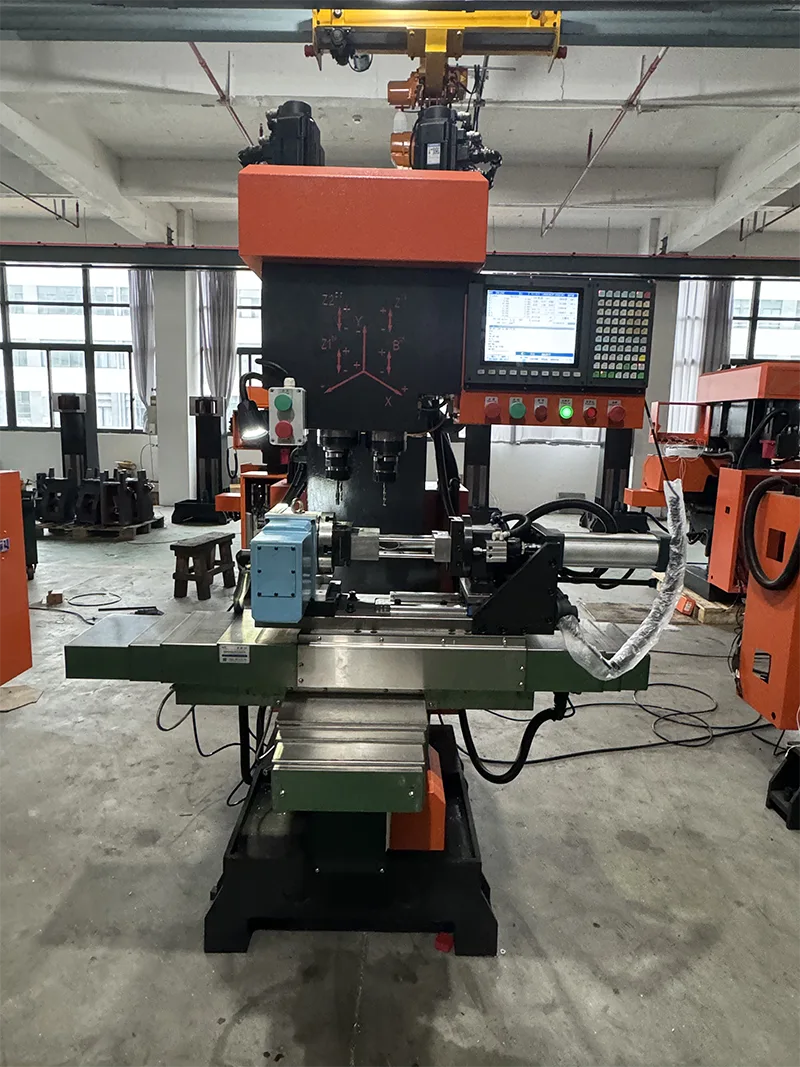

· Konštrukcia otvoreného typu: Bez plechového krytu. Otvorená rámová konštrukcia pre ľahký prístup a nakladanie obrobku.

Technické špecifikácie

Nasledujúce technické parametre platia pre vŕtacie centrum s otvoreným závitom s lineárnym vedením ZSK540.

Špecifikácie štvrtej osi

Vŕtacie centrum na vŕtanie závitníkov s lineárnym vedením ZSK540 s otvoreným typom je vybavené jednotkou štvrtej osi. Platia nasledujúce parametre.

Schopnosť obrábania a prevádzkové výhody

Vŕtacie závitovacie centrum s lineárnym vedením ZSK540 s otvoreným typom je navrhnuté pre efektívnu výrobu s nasledujúcimi možnosťami a výhodami.

· Viacosové obrábanie: 4-osová CNC funkcia umožňuje vŕtanie, rezanie závitov, frézovanie a drážkovanie v rôznych rovinách so štvrtou osou.

· Vysoký rezný výkon: Pracovný stôl a stredná konzola s valcovými lineárnymi vedeniami Hiwin a valčekovými guľôčkovými skrutkami podporujú ťažké rezacie operácie.

· Vysoká presnosť: Digitálne polohovanie s vysokou presnosťou opakovaného polohovania. Vysoká rýchlosť nastavenia nástroja.

· Produktivita: Pohodlná prevádzka umožňuje jednému operátorovi prevádzkovať viacero strojov, čím sa znižujú náklady na pracovnú silu a náročnosť práce.

· Konštrukcia otvoreného typu: Žiadny plechový kryt poskytuje ľahký prístup pre vkladanie obrobku a údržbu.

Výrobný proces a zabezpečenie kvality

Yueli dodržiava prísne výrobné procesy a procesy kontroly kvality, aby sa zabezpečila spoľahlivosť a presnosť stroja.

· Spracovanie materiálu: Liatina spracovaná vysokoteplotnou a starnutím počas 6 mesiacov.

· Presná montáž: Prísny proces montáže pre lineárne vedenia, guľôčkové skrutky a ložiská.

· Profesionálne škrabanie: škrabanie základne motora, škrabanie konca vretena a škrabanie povrchu montáže stĺpa.

· Kontrola kvality: Detekcia chyby rozstupu so súčasným meraním priamosti v smere X a Y. Vertikálnosť vretena k pracovnému stolu do 0,01 mm. Kolmosť vodiacej lišty osi Z na stôl v rámci 0,01 mm. Kolmosť vodiacej dráhy osi X-Y v rámci 0,005 mm.

· Sledovateľnosť: Vedecká výroba s plne sledovateľným systémom kontroly kvality.

Aplikačné polia

Otvorený typ vŕtacieho centra na vŕtanie s lineárnym vedením ZSK540 je vhodný na rezanie kovov vo viacerých priemyselných odvetviach, ktoré obsluhuje spoločnosť Yueli.

· Materiály: meď, hliník, zliatina zinku, oceľ.

· Sanitárna keramika – vodoinštalačné prvky a armatúry.

· Protipožiarne ventily – telesá a komponenty ventilov.

· Hardvér – hardvér na ovládanie dverí, elektrický hardvér.

· Automobilové diely – komponenty motora, príslušenstvo pre motocykle.

· Letectvo – presné komponenty.

· Strojárska výroba – všeobecné časti strojov.

Často kladené otázky

Aký je rozdiel medzi týmto modelom a priloženou verziou?

Tento model nemá plechový kryt. Ide o konfiguráciu otvoreného typu.

Aký je kužeľ vretena a maximálna kapacita vŕtania?

Kužeľ vretena BT40. Maximálny priemer vŕtania je 50 mm. Maximálny priemer závitu je 50 mm.

Aký je pohyb osi X a Y?

Zdvih osi X je 400 mm. Zdvih osi Y je 280 mm.

Akej značky sú lineárne vedenia a guľôčkové skrutky?

Lineárne vedenia a guľôčkové skrutky Hiwin. Taiwanský CNC systém Syntec. Pneumatické komponenty dovážané z Kórey.

Pre aké priemyselné odvetvia je tento stroj vhodný?

Sanitárna keramika, protipožiarne ventily, hardvér, elektrický hardvér, letecký priemysel, výroba strojov, automobilové diely.
