Vertikálne CNC trojosové

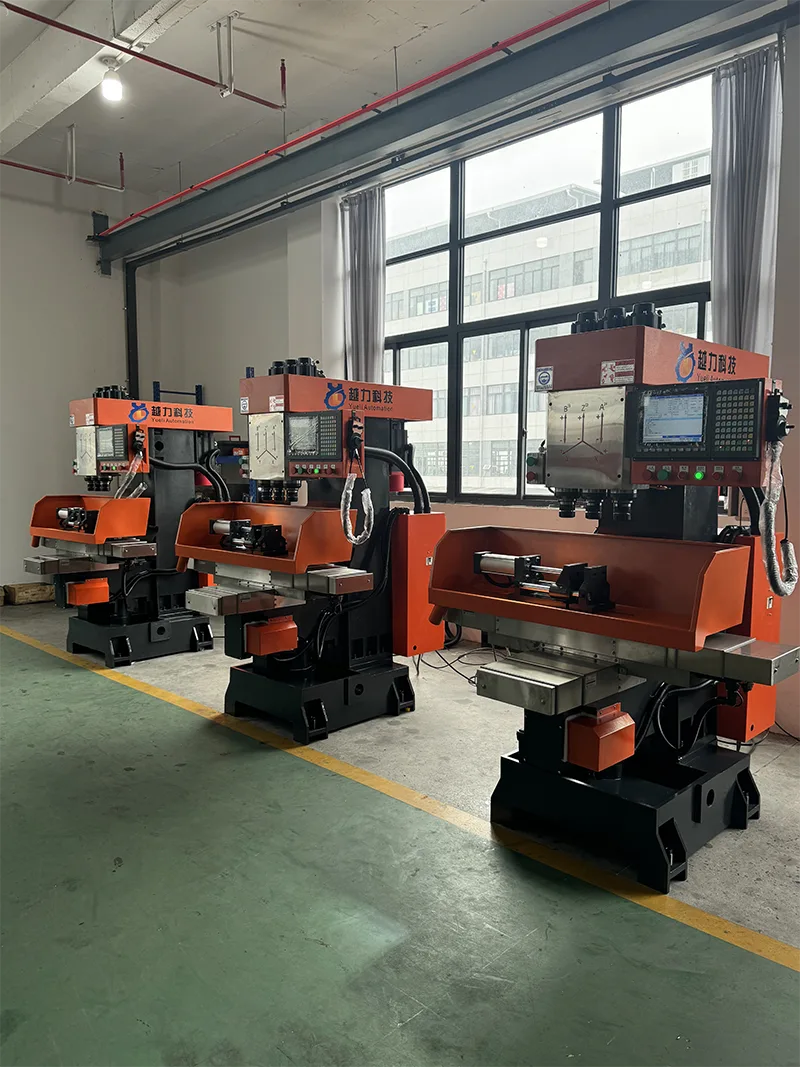

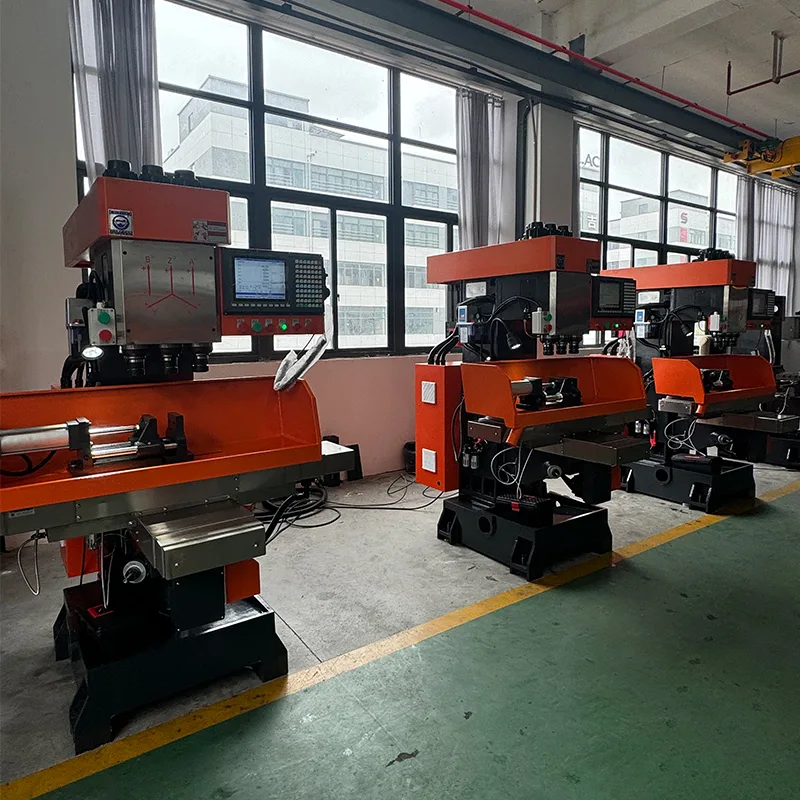

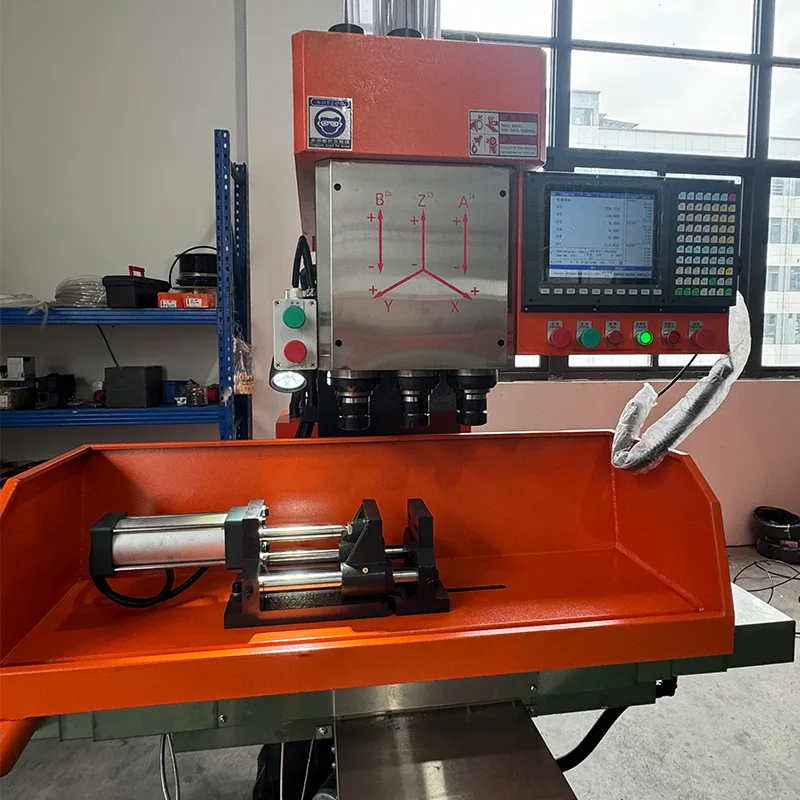

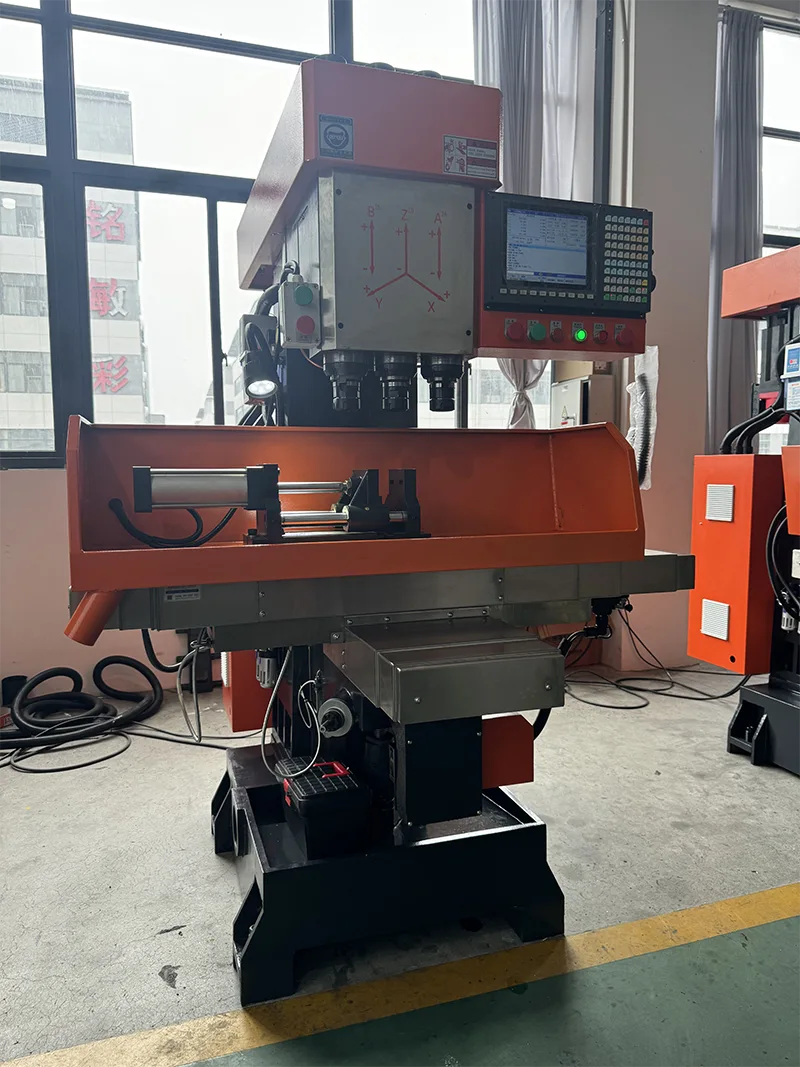

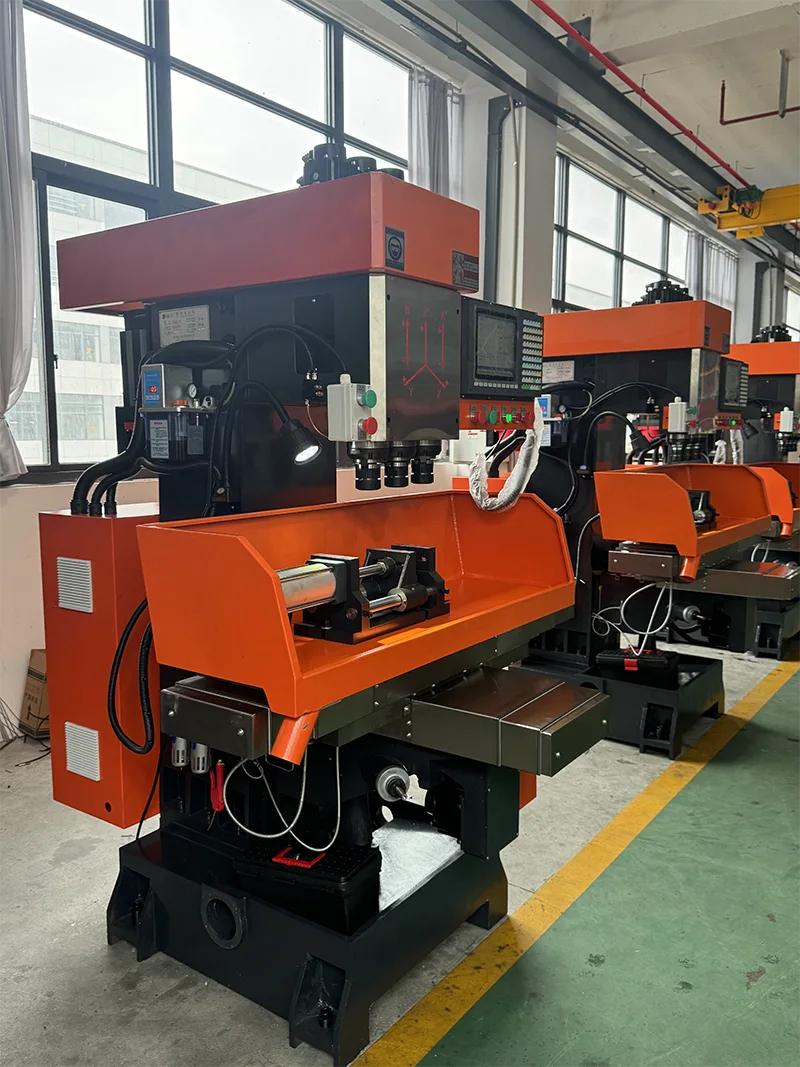

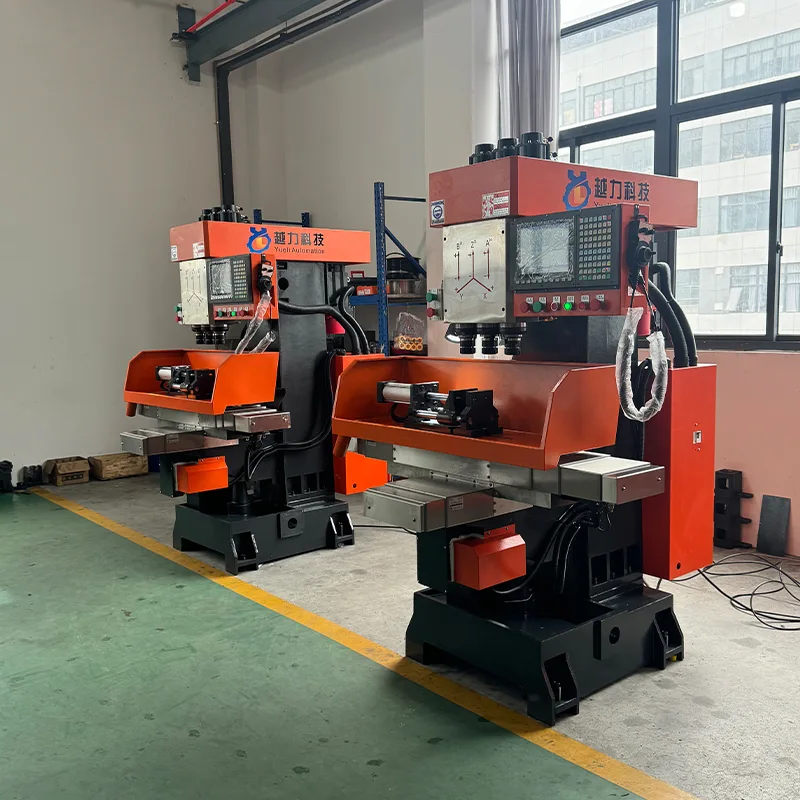

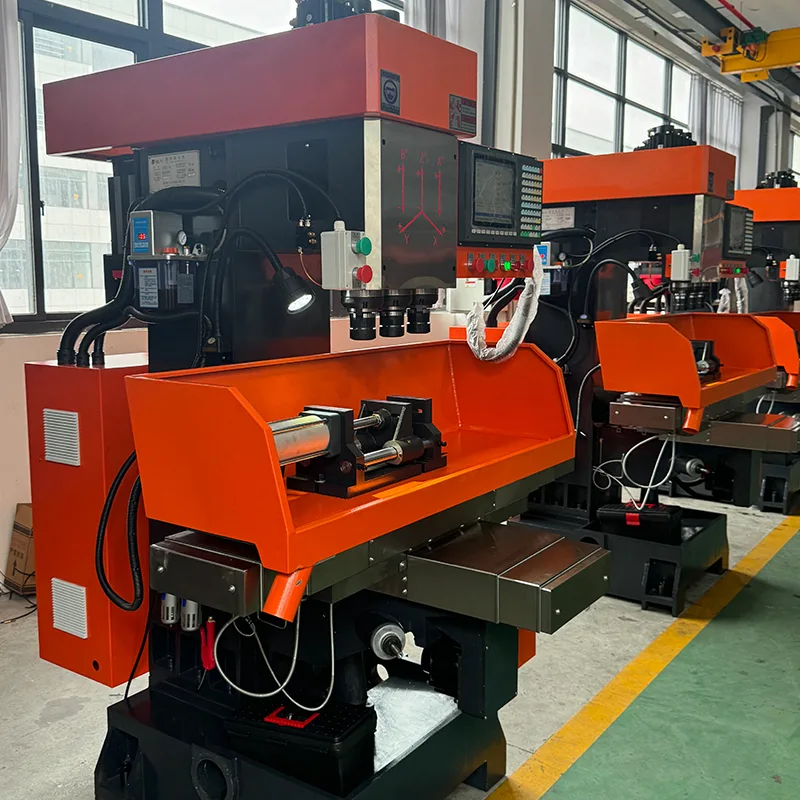

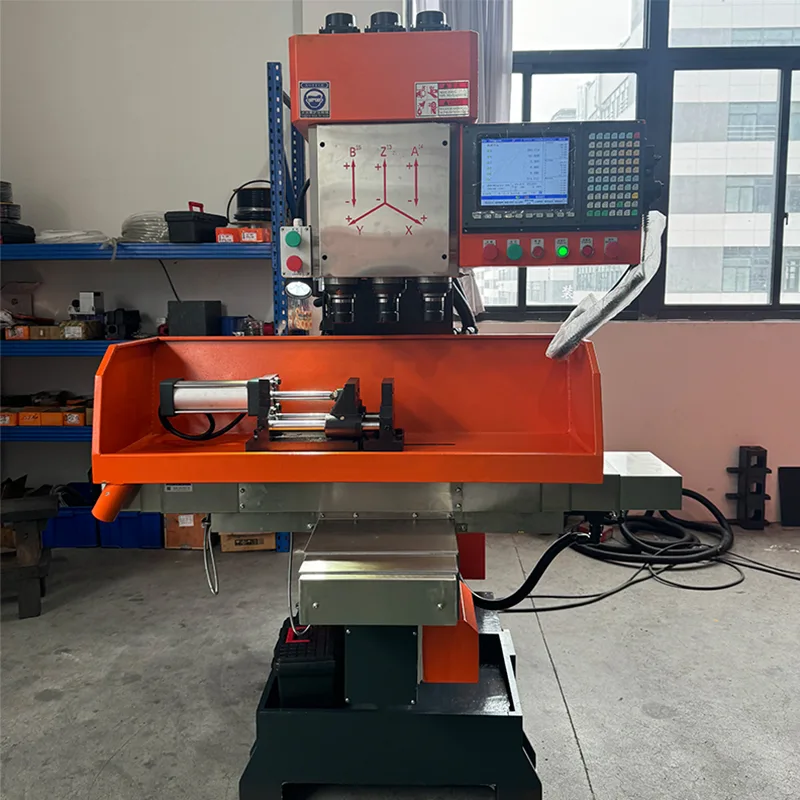

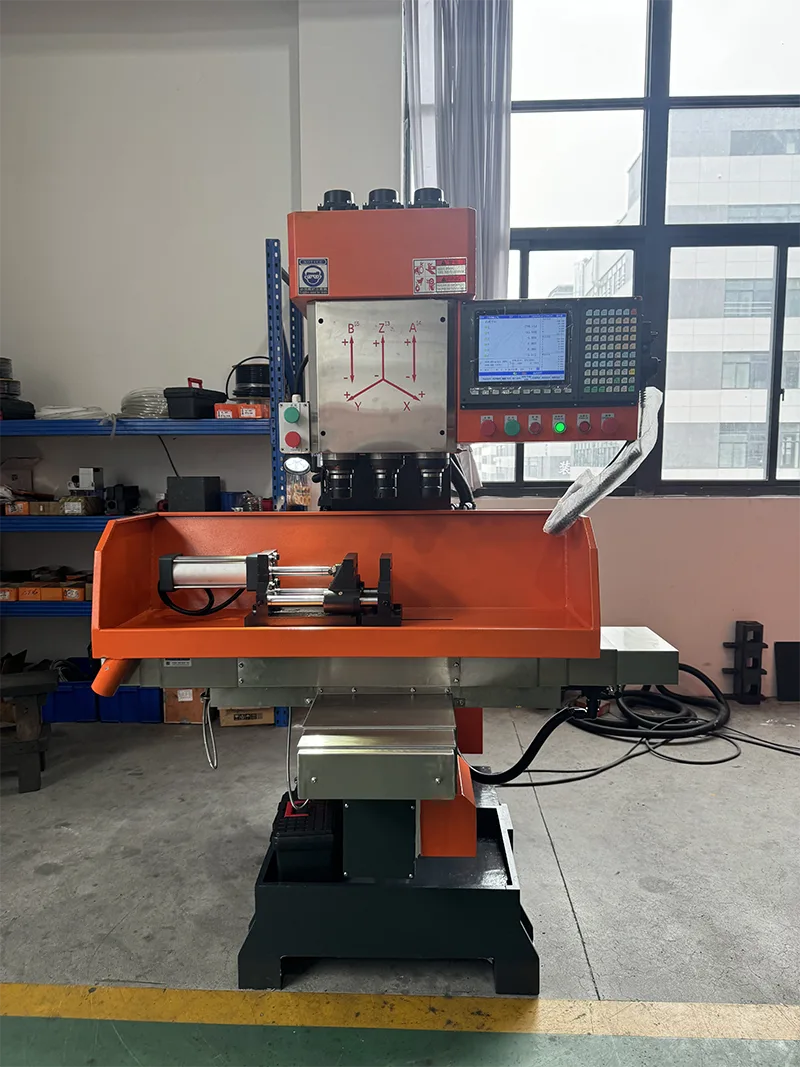

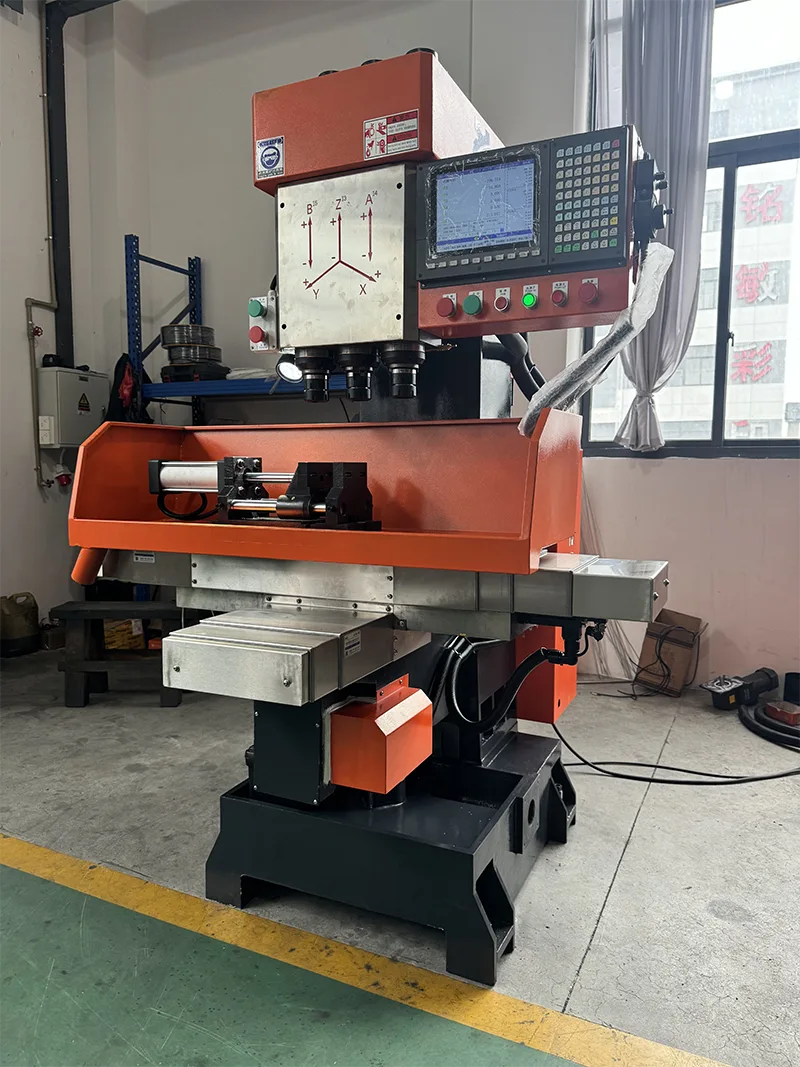

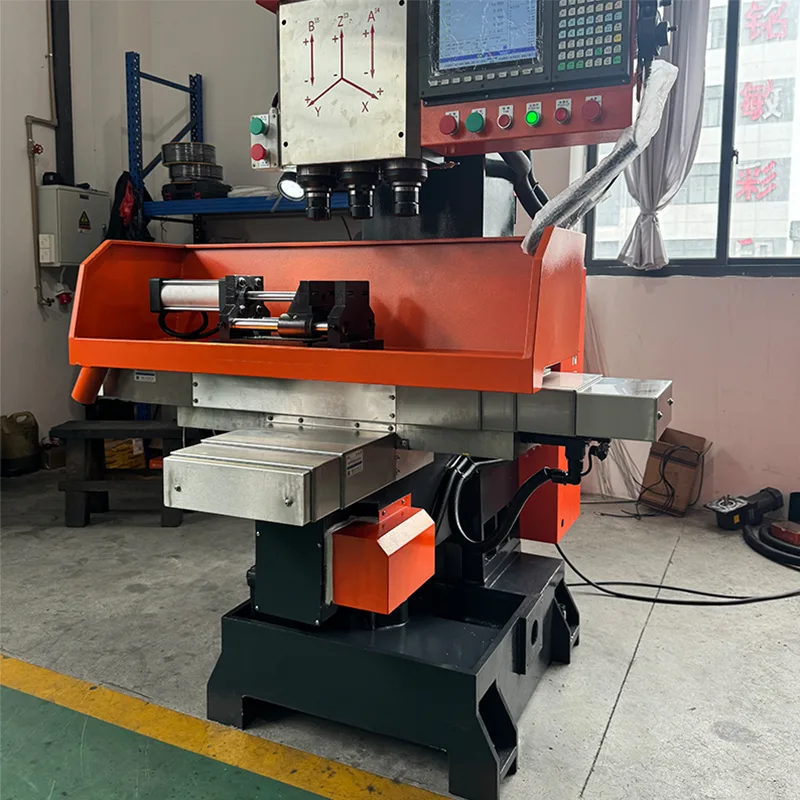

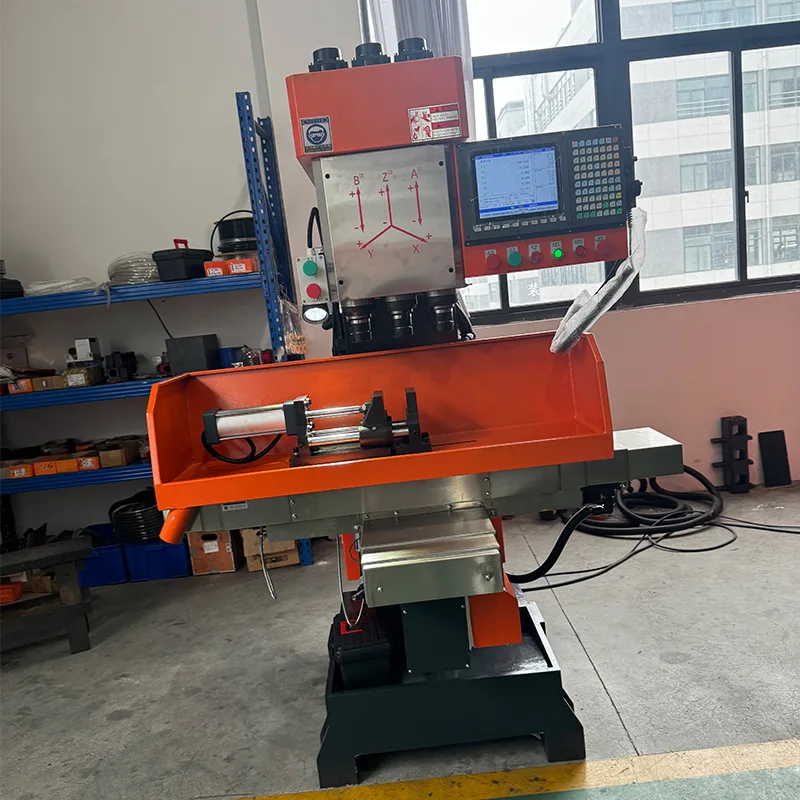

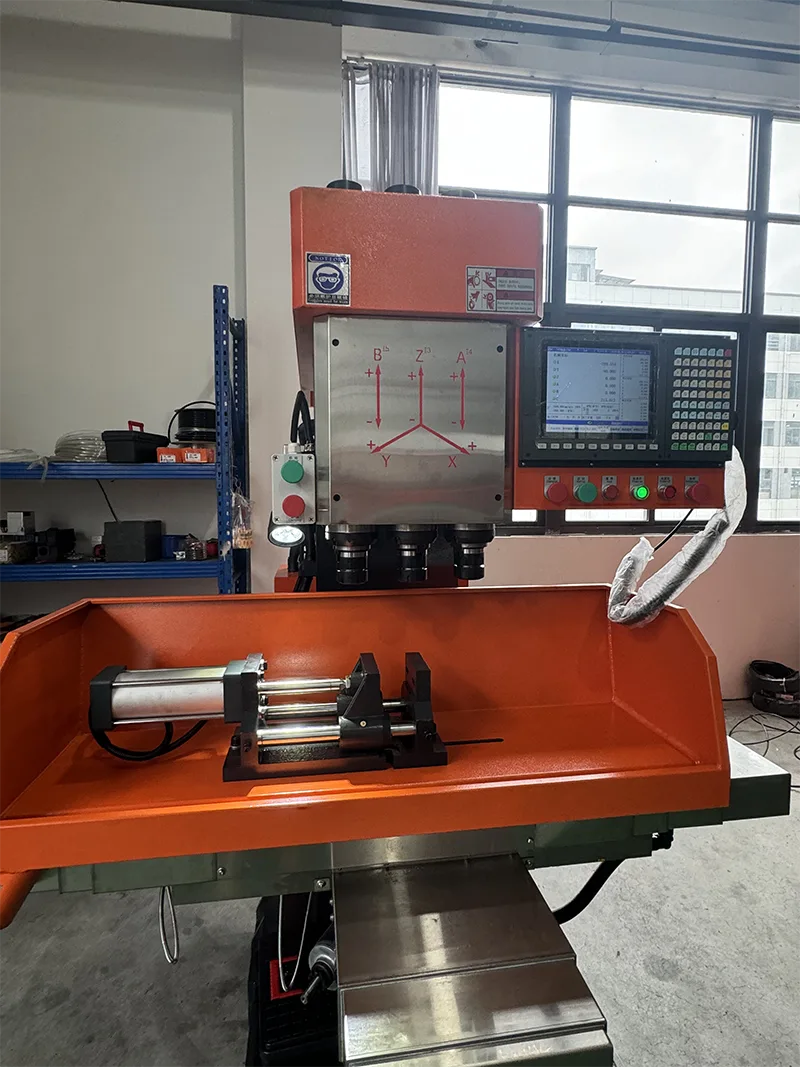

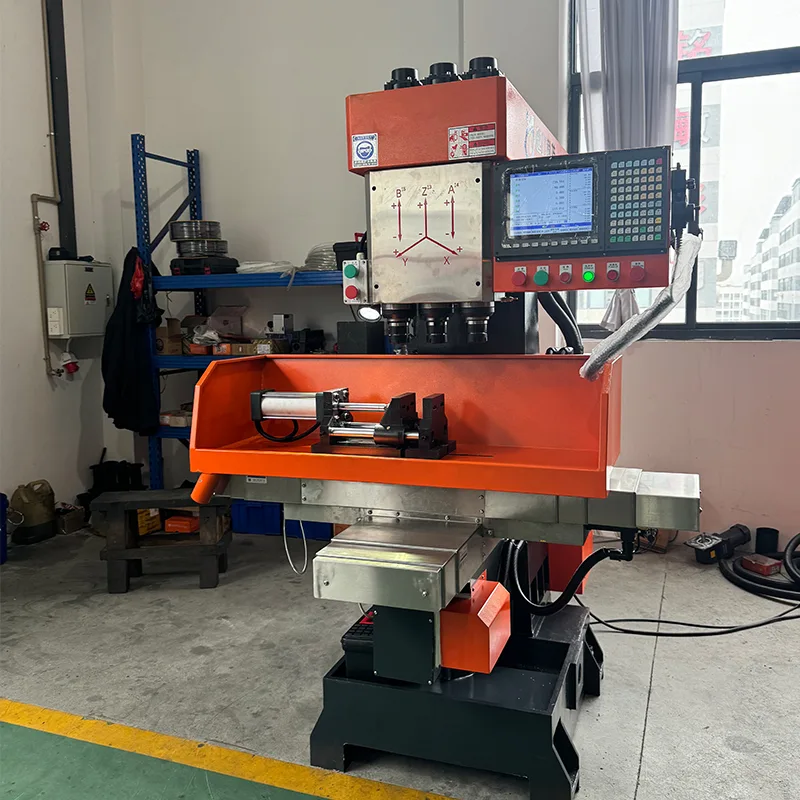

Vertikálny CNC trojosový ZSK-4150X4 je vyspelým produktom našej spoločnosti. Tento obrábací stroj rieši problém, že vŕtanie, vystružovanie a závitovanie nebolo možné dokončiť súčasne pri spracovaní veľkého množstva dielov. Kompletné vŕtanie, vystružovanie, zrážanie hrán a závitovanie a ďalšie požiadavky, je to ideálne mechanické zariadenie na dosiahnutie vysokej účinnosti a úspory energie. Stroj je ľahko ovládateľný a môže byť voľne prevádzkovaný bez špeciálneho technického personálu. Spoločnosť nahromadila viac ako desať rokov profesionálnej technológie a prísnej kontroly kvality a má dobrý popredajný servis, ktorý zákazníci dobre prijímajú.

Predstavenie produktu

Vertikálny CNC trojosový ZSK-4150X4 je vyspelým produktom našej spoločnosti. Tento obrábací stroj rieši problém, že vŕtanie, vystružovanie a závitovanie nebolo možné dokončiť súčasne pri spracovaní veľkého množstva dielov.

· Kompletné vŕtanie, vystružovanie, zrážanie hrán a závitovanie v jednej operácii.

· Ideálne mechanické vybavenie na dosiahnutie vysokej účinnosti a úspory energie.

· Jednoduchá obsluha bez špeciálneho technického personálu.

· Viac ako desať rokov profesionálnej technológie a prísnej kontroly kvality.

· Dobrý popredajný servis, dobre prijatý zákazníkmi.

Hlavné vlastnosti

Vertikálny CNC trojosový ZSK-4150X4 má nasledujúce vlastnosti.

· Spracovanie veľkého množstva dielov, vŕtanie a vystružovanie a rezanie závitov sú dokončené naraz s vysokou účinnosťou.

· Trup je kompaktný a pevný.

· Hlavný hriadeľ je vyrobený z kvalitnej legovanej ocele, je kalený a tepelne spracovaný, presne brúsený. Má vysokú odolnosť proti opotrebovaniu.

· Kluzná plocha je zhášaná nadzvukovou frekvenciou. Má mazacie zariadenie na zabezpečenie životnosti klznej plochy.

· Ľavý a pravý pohyb pracovného stola využíva štartovacie zariadenie a vyrovnávacie zariadenie, ktoré má malé vibrácie a rýchly pohyb.

· Rukoväť noža má typ tiahla, ktorý nie je ľahké spadnúť. Má vysokú bezpečnosť.

Technické špecifikácie

Nasledujúce technické parametre platia pre Vertikálny CNC trojosový ZSK-4150X4.

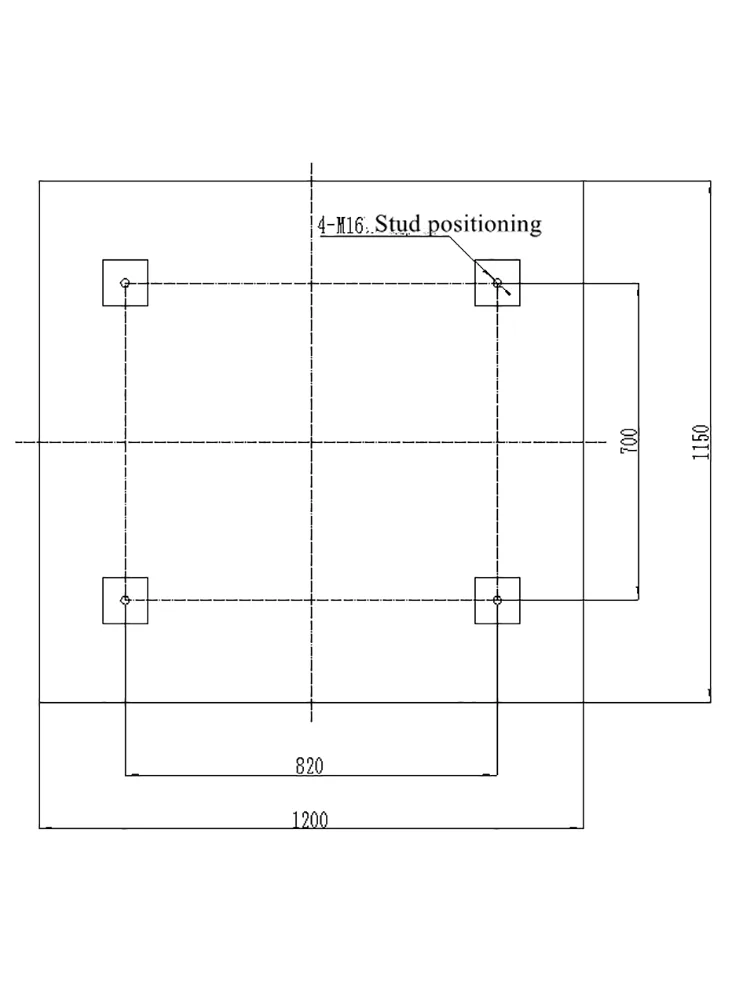

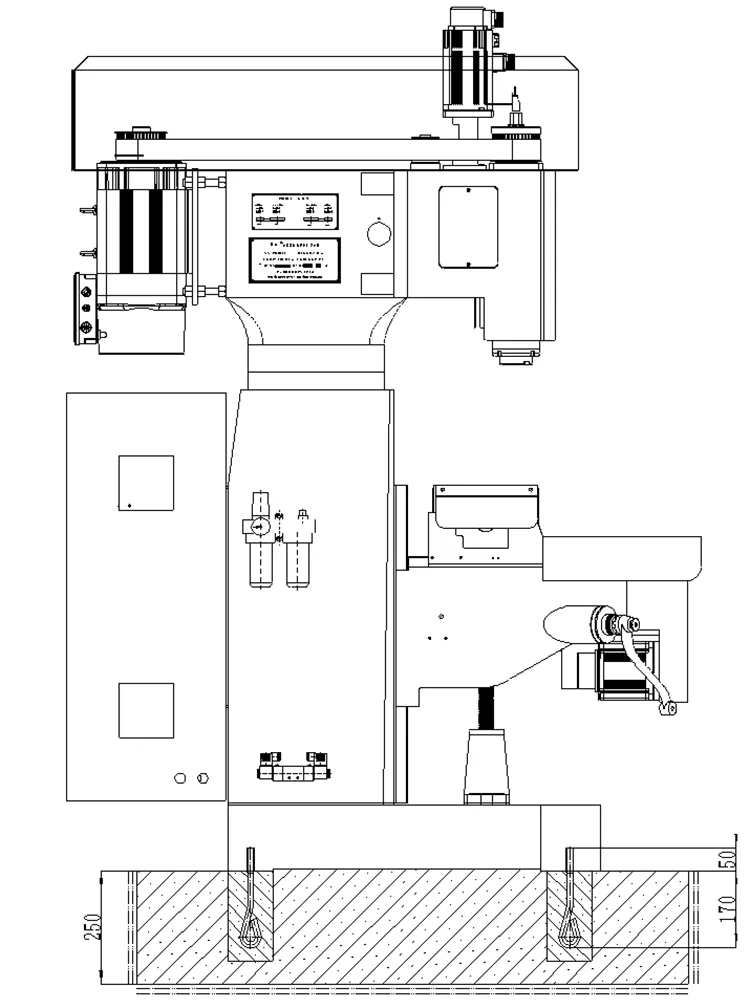

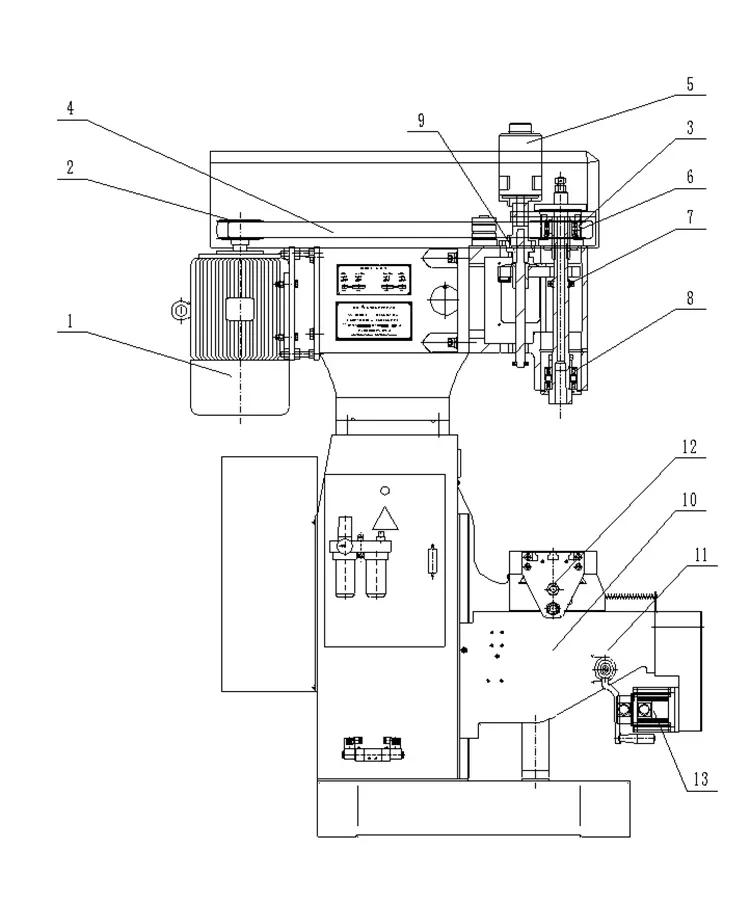

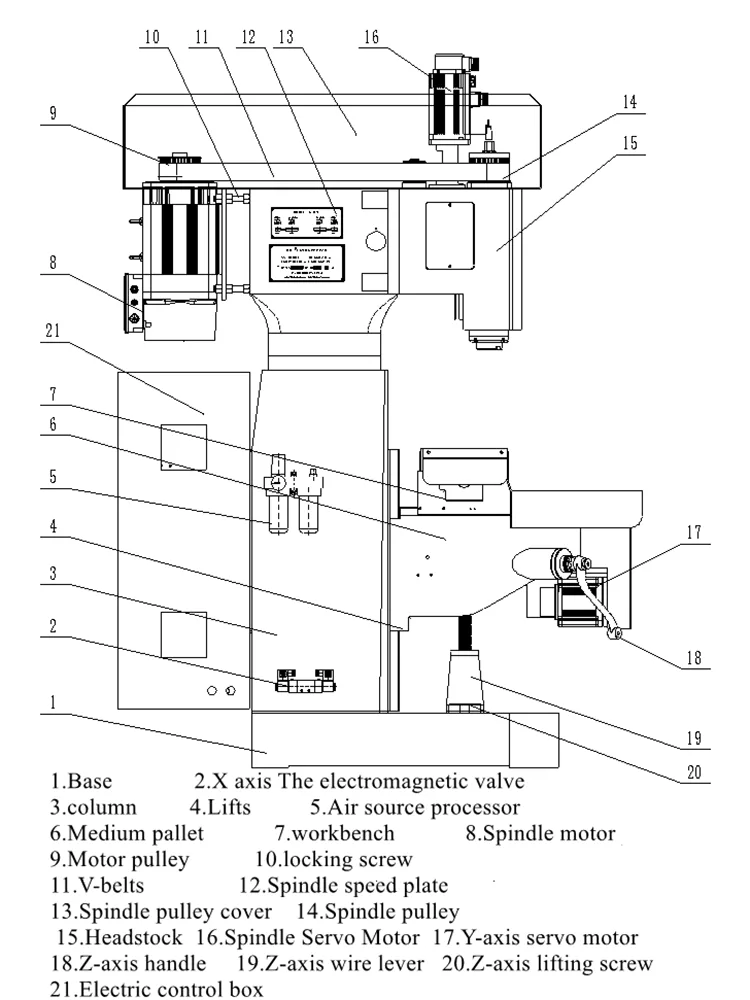

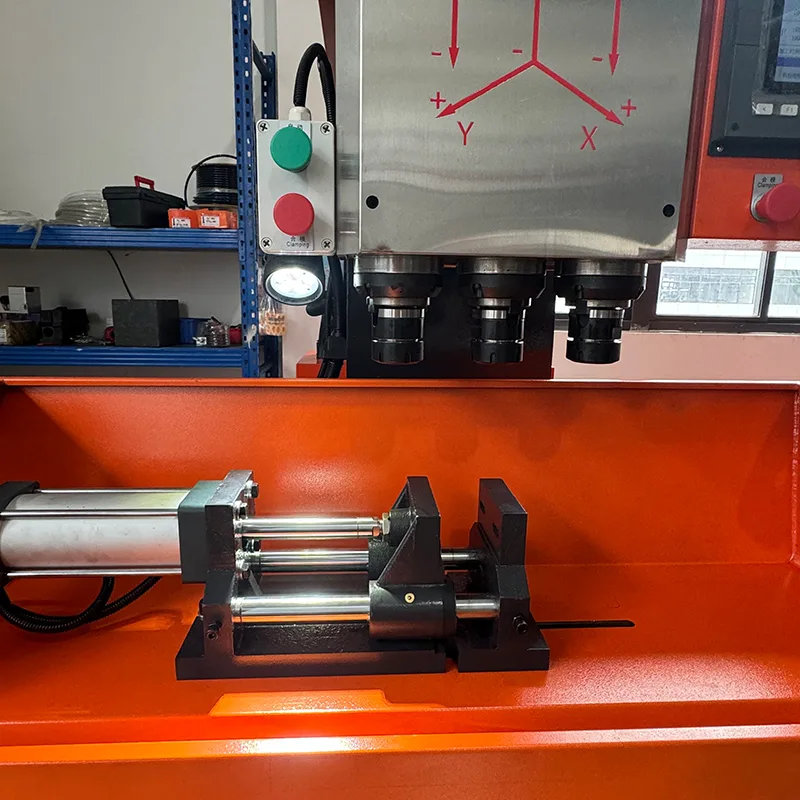

Mechanizmus a výkon obrábacieho stroja

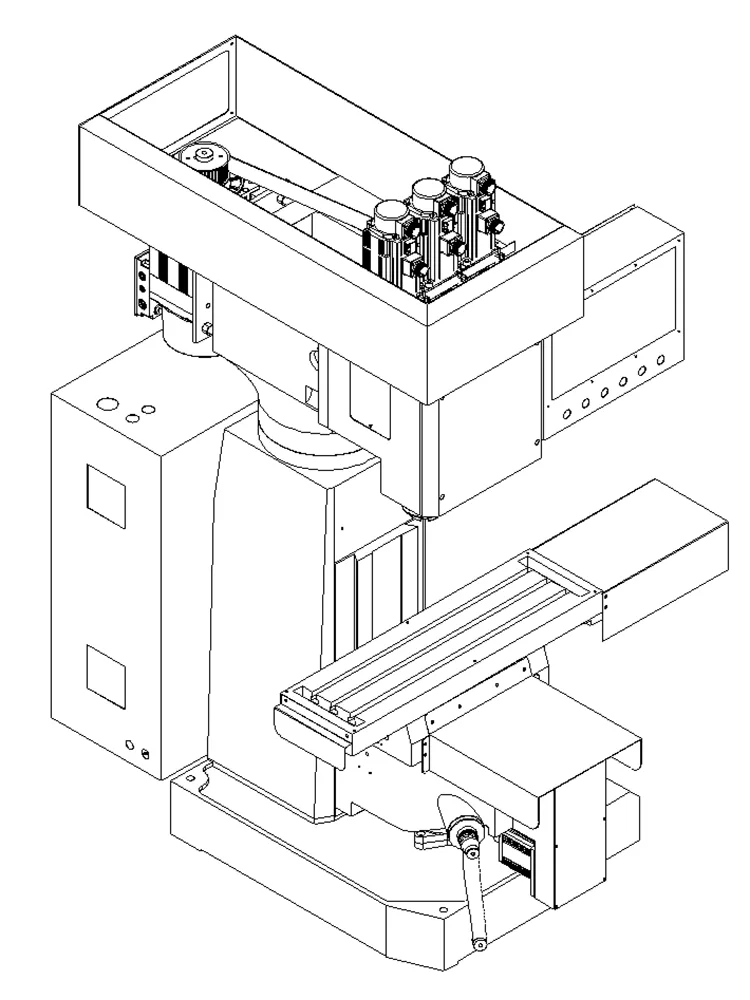

Konštrukcia vertikálneho CNC trojosového ZSK-4150X4 prijíma konštrukčné charakteristiky frézky a podporného štartovacieho zariadenia, ktoré má výhody vysokej účinnosti spracovania, stabilnej presnosti a jednoduchých prevádzkových postupov. Použitie PLC na spracovanie logického riadenia môže účinne zabrániť skratu oblúka spôsobenému prepínaním motora vpred a vzad. Súčasne sa na pohon solenoidového ventilu používa metóda pulzného spúšťania, aby sa predišlo javu, že cievka solenoidového ventilu je dlhodobo pod napätím, čo spôsobí vyhorenie cievky.

· Konštrukcia: Jednoduché obrábacie centrum. Riadenie programu využíva riadiaci systém Taiwan Yitu s funkciou detekcie, aby sa predišlo poškodeniu kohútika alebo nástroja v dôsledku poruchy solenoidového ventilu alebo olejového valca. Dialóg priateľský k človeku a stroju pre jednoduchú obsluhu.

· Vhodné na spracovanie veľkých a stredných dávok dielov. Jednorazové upnutie. Vysoká účinnosť a dobrá presnosť.

· Závitorezný mechanizmus nevyžaduje výmenu vodiacej skrutky. Rozstup je štandardný. Pekingský supersynchrónny hlavný servomotor s vlastnou frekvenčnou konverziou zlepšuje drsnosť povrchu závitu a zaisťuje presnosť.

· Nezávislý výskum a vývoj komponentov výkonovej hlavy. Presné brúsenie. Dobrá odolnosť proti opotrebovaniu a dlhá životnosť.

· Hust CNC systém môže nastaviť rýchlosť posuvu podľa potrieb. Po dlhodobom používaní sa vodiaca skrutka opotrebuje, systém má funkciu kompenzácie nástroja.

· Každý motorizovaný klzný povrch využíva centralizované automatické mazacie zariadenie na zabezpečenie životnosti obrábacieho stroja.

· Pohyb posuvného stola poháňaný servomotorom. Digitálne je možné nastaviť viacero súradníc. Vysoká presnosť polohovania. Nízke vibrácie. Rýchla odozva.

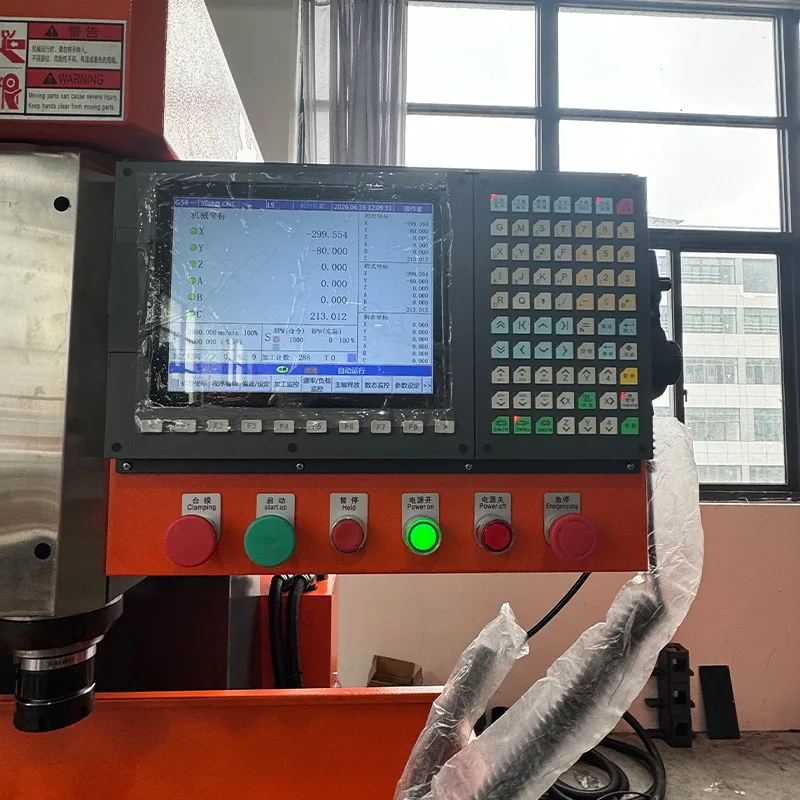

· Počas spracovania sa stav obrobku zobrazuje na dotykovej obrazovke. Funkcia alarmu pri poruchách.

· Plne uzavretá ochrana zaisťuje osobnú bezpečnosť a zlepšuje prostredie spracovania.

Elektrický systém

Vertikálny CNC trojosový ZSK-4150X4 používa nasledujúce elektrické komponenty.

· Solenoidový ventil: Taiwan AirTAC. Dobrá stabilita. Tlak vzduchu nesmie byť nižší ako 0,5 MPa.

· Stykač striedavého prúdu: kórejský LS. Dobrá stabilita.

· Relé: Omron. Dobrá stabilita.

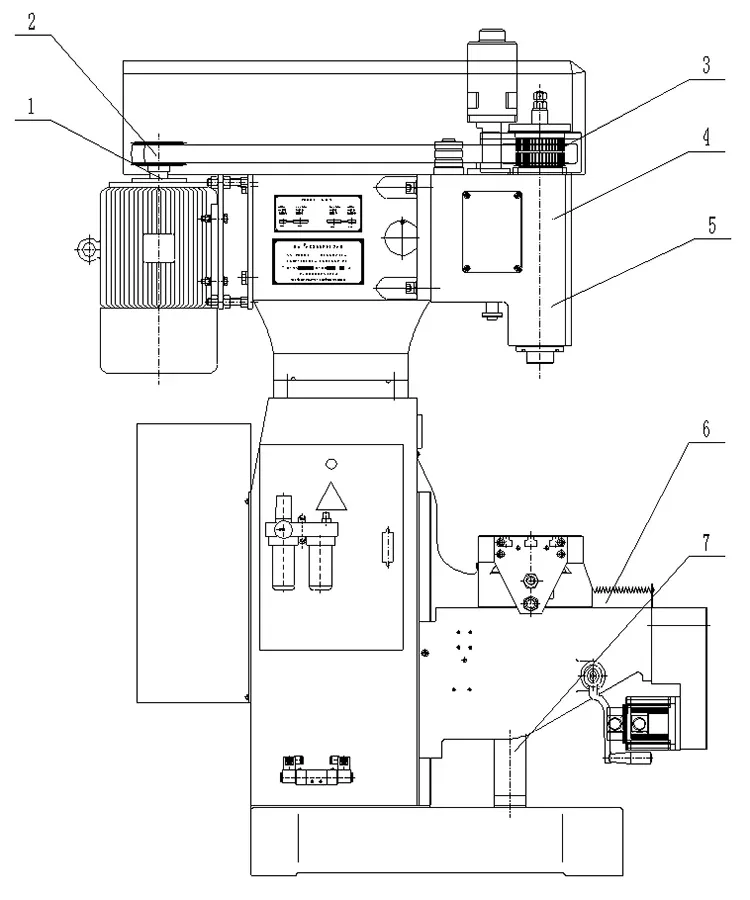

Prenosový systém

Vertikálny CNC trojosový ZSK-4150X4 používa nasledujúce komponenty prevodovky.

Mazací systém

Objímka vretena a povrch vodiacej lišty sú mazané ručným mazacím čerpadlom, čím je obsluha jednoduchšia a komplexnejšia a zabezpečuje životnosť mazacej plochy.

Bezpečnostné opatrenia pri prevádzke a spracovaní

Nasledujúce opatrenia sú z návodu na obsluhu vertikálneho CNC trojosového ZSK-4150X4.

· Pred uvedením do prevádzky si prečítajte návod na obsluhu a sprievodnú dokumentáciu.

· Napájanie: trojfázový štvorvodičový, kapacita 7KW, prierez izolovaného vodiča nie menší ako 4mm² (meď).

· Neinštalujte v blízkosti zdroja tepla, vysokej teploty alebo prašných oblastí.

· Pred prvým použitím po vybalení pridajte olej na rysku olejovej značky.

· Chladiace čerpadlo nemôže bežať bez kvapaliny.

· Nezdieľajte napájaciu skrinku s elektrickými zváracími strojmi alebo vysoko/strednofrekvenčnými zariadeniami.

· Uzemňovací vodič musí byť pripojený k štandardu. Prierez nie menší ako 2,5 mm².

· Po zapnutí pomocou testovacieho pera skontrolujte pred skúšobnou prevádzkou vonkajšok stroja, či nie je pod napätím.

· Spustite motor olejového čerpadla podľa návodu. Všimnite si, či je olejové čerpadlo obrátené.

· Bezdotykové spínače boli upravené a opravené. Malé úpravy povolené. Hlavné zmeny konzultujte s popredajným servisom.

· Parametre meniča nastavené pred výrobcom. Používateľovi nie je dovolené nastavovať samostatne.

· Nestláčajte tlačidlo „manual“ rýchlo a často, aby ste predišli alarmu meniča.

· Pri výmene nástroja alebo nastavovaní hnacieho remeňa vypnite externé napájanie.

· Žltozelená uzemňovacia svorka musí byť uzemnená. Nepripájajte fázové vedenie k neutrálnej svorke (N).

· Nevyberajte prevádzku pri preťažení. Používajte vhodné nástroje, množstvo rezu, rýchlosť posuvu.

· Uzamknite spínač na elektrickej ovládacej skrinke. Počas údržby vypnite napájanie a uzamknite.

Často kladené otázky

Aký je kužeľ vretena tohto stroja?

Kužel vretena vertikálneho CNC trojosového ZSK-4150X4 je MT4.

Aký je maximálny priemer otvoru, ktorý je možné opracovať?

Maximálny priemer otvoru je Ф50 mm pri spracovaní medených dielov so 4 reznými hranami a posuvom na otáčku 0,16 mm/r.

Aký je maximálny priemer závitu?

Maximálny priemer závitu pri spracovaní medených súčiastok je Ф50 mm. Aké sú dráhy osí X, Y a Z? Dráha osi X je 400 mm, dráha osi Y je 250 mm a dráha osi Z je 320 mm.

Aký je rozsah otáčok vretena?

Rozsah otáčok vretena osi Z1 a Z2 je 619 až 1420 ot/min so servoriadením.

Aký je výkon motora vretena a celková hmotnosť stroja?

Výkon servomotora vretena je 5,5 kW pri 380 V a čistá hmotnosť stroja je 2 500 kg.

Aký riadiaci systém používa tento stroj?

Stroj používa taiwanský riadiaci systém Yitu s priateľským dialógom medzi človekom a strojom pre jednoduchú obsluhu.
