Vežový konzervatón CNC

HL-45L Tail Top CNC LatheSériové čísloProjektJednotkaŠpecifikácie (rozmery)poznámky1Veľkosť dosky s drag doskoumm300*260 2Cestovanie z osi Zmm460 3Cestovanie osou Xmm200 4Maximálna rotáciamm450 5Vzdialenosť od stredu hlavného hriadeľa k povrchu stola ťahovej d......

Model:YL-45L

Odoslať dopyt

Popis produktu

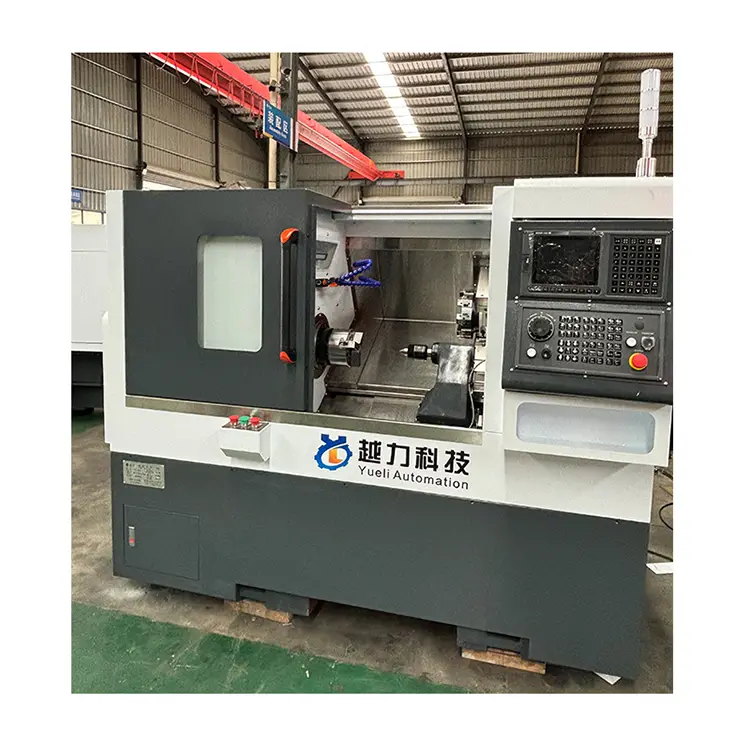

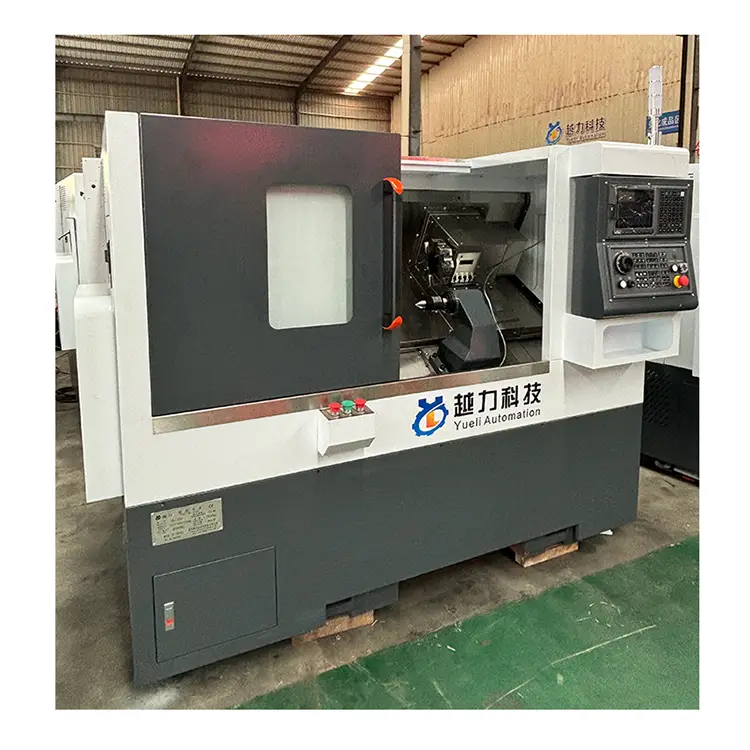

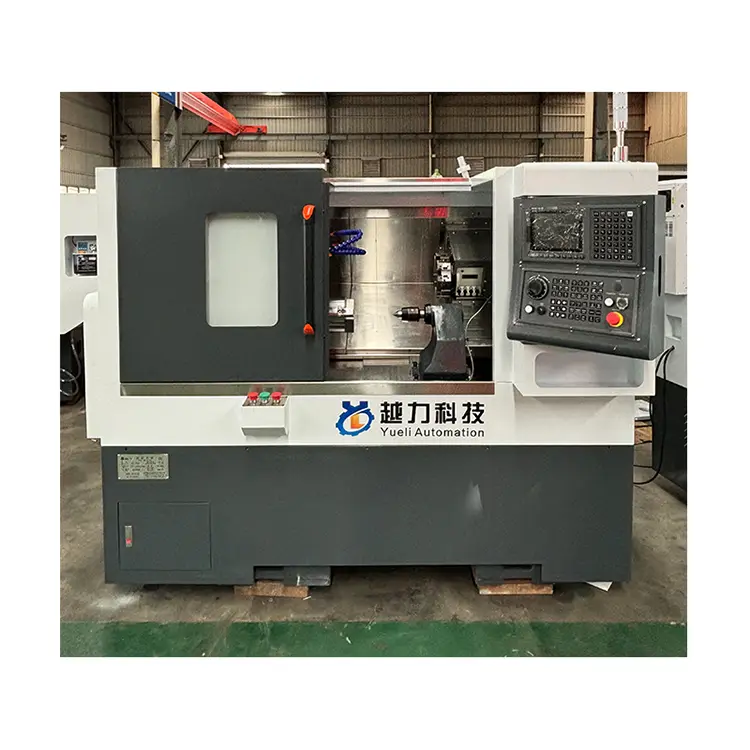

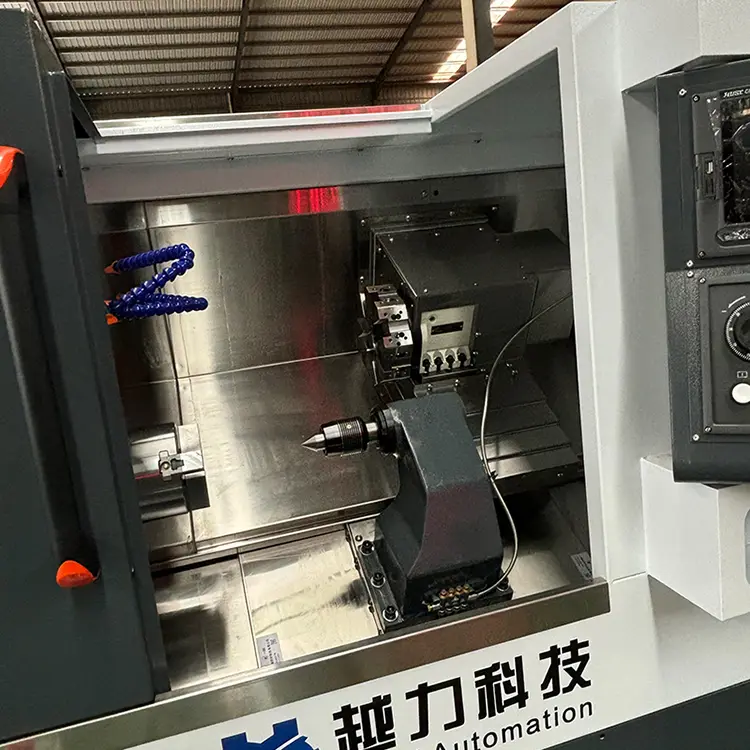

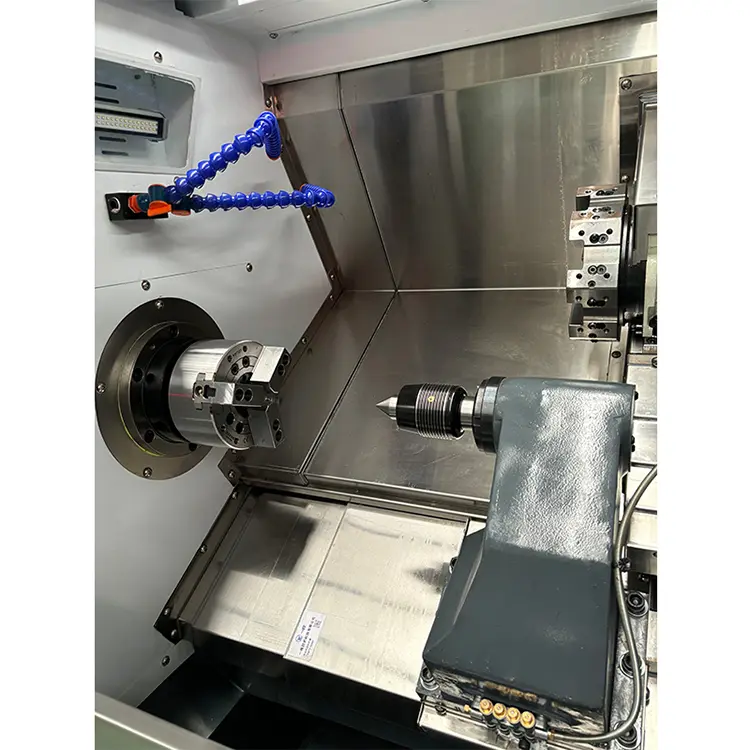

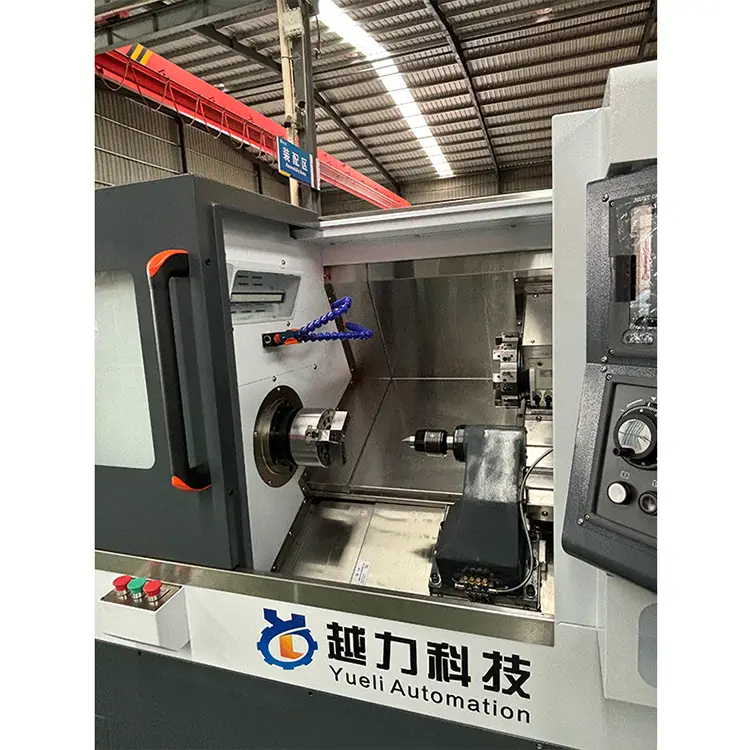

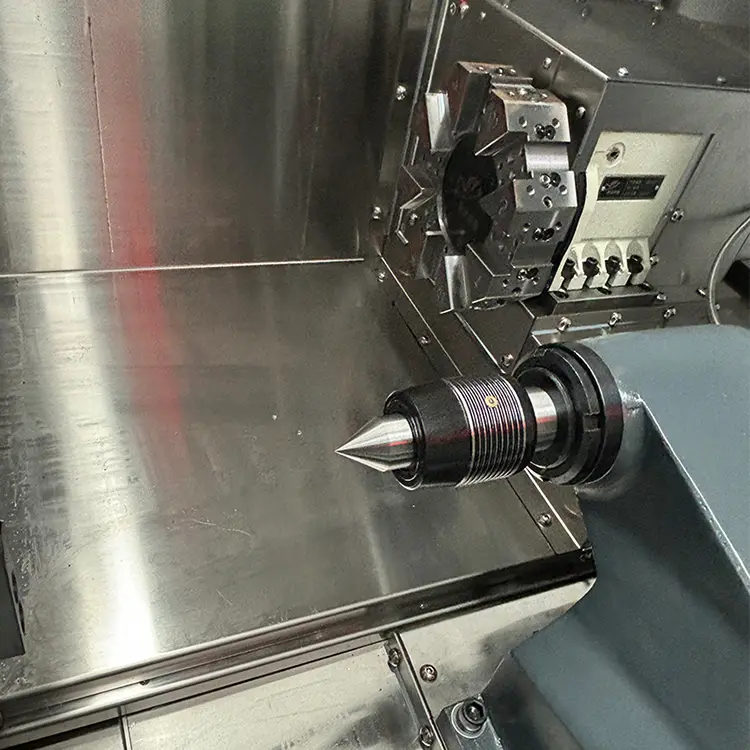

HL-45L Tail Top CNC Lathe

Sériové číslo	Projekt	Jednotka	Špecifikácie (rozmery)	poznámky
1	Veľkosť dosky s drag doskou	mm	300*260
2	Cestovanie z osi Z	mm	460
3	Cestovanie osou X	mm	200
4	Maximálna rotácia	mm	450
5	Vzdialenosť od stredu hlavného hriadeľa k povrchu stola ťahovej doštičky	mm	63
6	Vzdialenosť od zeme do stredu hlavného hriadeľa	mm	1050
7	Maximálna dĺžka spracovania	mm	380 (vrátane Chucka)	Vezmite ako príklad servo veže Acer LQ63/80-220-8T
8	Maximálny priemer	mm	375	Vezmite ako príklad servo veže Acer LQ63/80-220-8T
9	Model vretena (priemer vretena)	mm	A2-5 (170)
10	Rýchlosť	Otáčka	0-5000
11	X.Z Špecifikácie skrutky gule		3210/3210
12	Špecifikácia vodiacej koľajnice X		30 valčekov	4 Normálne posúvača
13	Z Vodiaca špecifikácia koľajnice		30 valčekov	4 predlžovanie posúvača
14	Metóda pripojenia hlavného motora X.Z		Synchronizácia pásky / priame pripojenie / priame pripojenie
15	Príruba motora X.Z	mm	130/110
16	Rozmery optického stroja (dĺžka, šírka, výška)	mm	187510211263
17	Váha	tona	Asi 1,8 T	Neobsahuje vreteno veže vnútorného a vonkajšieho krytu
18	Metóda načítania noža		63 Servo veža
19	Forma a sklon postele		Posteľ je naklonená pri 30 stupňoch
20	Výstraha		Sedadlo na zadné drôty
21	Metóda pohonu chvosta		hydraulický krmivo
22	Itinerár		500
23	Modely		Mossie 4

Konfigurácia modelu
názov dielu	Miesto pôvodu/špecifikácie	názov dielu	Miesto pôvodu/špecifikácie
numerický riadiaci systém	Fanucoi-tfplus (5)	X a Z Axis Servo Motor + Drive	Fanucoi
32 Presná guľová skrutka	Japonsko thk	Hlavný motor hriadeľa	Huarong 7,5 kW
30 Presnosť Lineárna valčeková koľajnica	Japonsko thk	Hydraulický rotačný valec	Taiwan
Zostava rúrkového vretena	NSK Loseing, Japonsko	chladenie	750 W
hydraulická tlaková stanica	Taiwan	hlavná hlava	3 pracovné stanice 11.4n
Náhodný príloha
názov dielu	Model	názov dielu	Model
Elastické svorky (pre materiály na zadržiavanie)	1 (náhodné)	Držiak nástrojov na vozidlo, držiak vŕtania nástroja	Držiak nástrojov na vozidlo 3, dva držiaky vŕtacích nástrojov
Vŕtačka	ER20A má dve dlhé prúty	Allen Key	1 sada
