Kompozitný stroj so štyrmi stanicami

Vysoko kvalitný štvorstaničný kompozitný stroj vyrobený v Číne. YueLi je výrobca a dodávateľ kompozitných strojov so štyrmi stanicami v Číne.

Odoslať dopyt

Popis produktu

CNC dvojvretenový vŕtací stroj na závitovanie

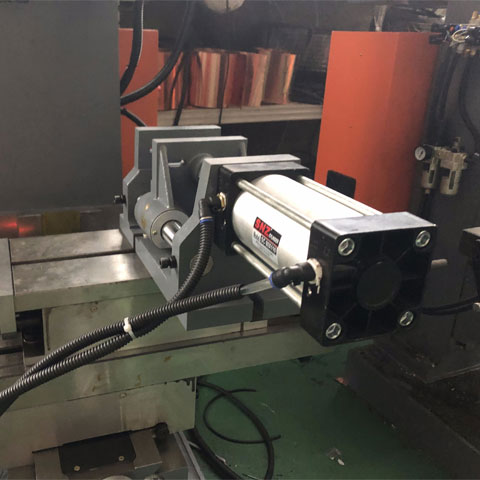

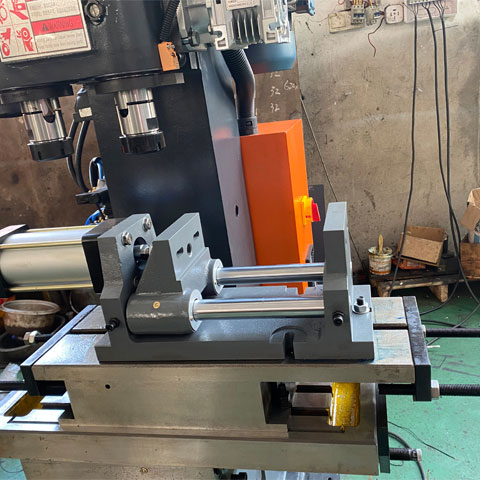

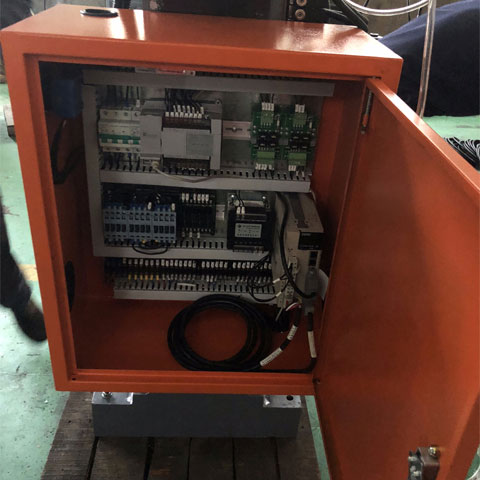

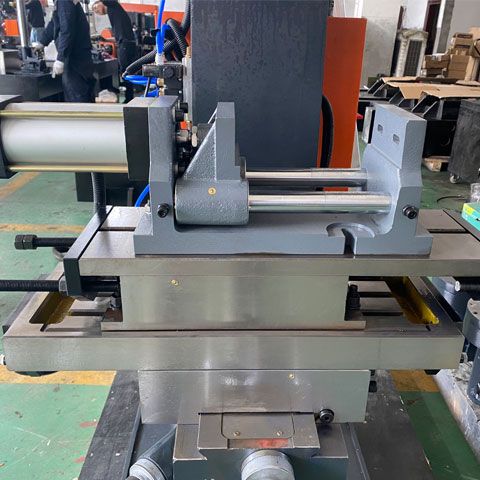

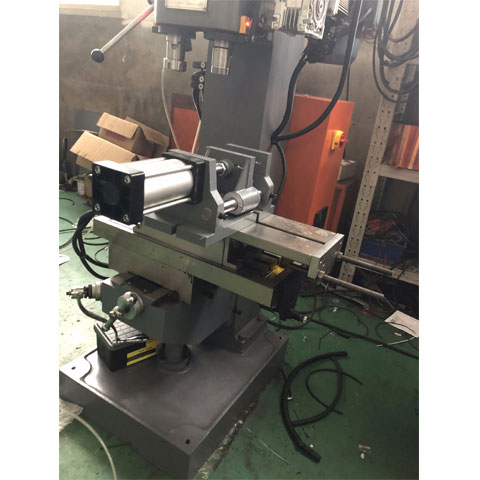

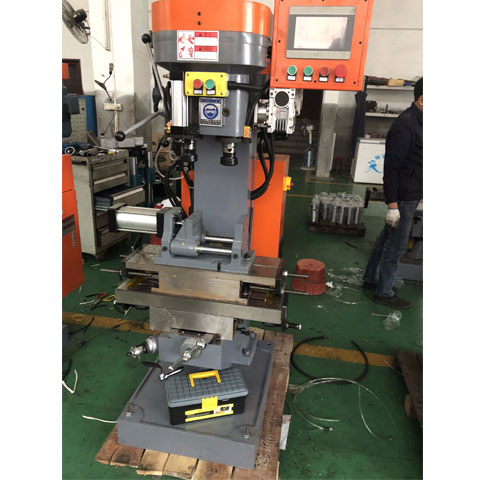

Popis zariadenia a obrázky

Hotový predaj kvalitný SFour Station Composite Machine s nízkou cenou vyrobený v Číne. YueLi je výrobca a dodávateľ kompozitných strojov so štyrmi stanicami v Číne.

Upínanie, spracovanie dvoch otvorov súčasne, maximálna vzdialenosť otvoru na spracovanie 170 mm (napríklad spracovanie 210 mm je potrebné prispôsobiť), priebeh procesu: Vyvŕtajte prvý otvor - valec stola sa posuňte doľava - vyvŕtajte druhý otvor - posuvný valec posunúť doľava - posuvný valec posunúť doprava - poklepať na druhý zub - valec stola posunúť k hriadeľu vŕtačky (späť na miesto) - upevniť - znova cyklus.

Technický parameter

NIE	Názov položky	technické údaje	Poznámka
1	Maximálny zdvih osi X (pneumatický)	160
2	Maximálny zdvih osi Y (manuálne)	120
4	Maximálny zdvih vŕtacieho vretena	110
5	Maximálny zdvih závitovacieho vretena	100
6	Rozstup vretena	150
8	Vzdialenosť medzi čelnou plochou vretena a pracovnou doskou	260/580
11	Kužel vretena # Kužeľ vretena	NT30（7:24/30#）
12	Maximálny priemer vŕtania	F32
15	Maximálny priemer závitu	F32
16	Rýchlosť hriadeľa Z1 (vŕtanie)	0-1420
17	Rýchlosť hriadeľa Z2 (klepanie)	0-1420
18	Výkon motora vretena	3 kW/4P
22	Vonkajšie rozmery: dĺžka × šírka × výška	1200 × 610 × 1500 mm
23	Čistá hmotnosť stroja	700 kg
