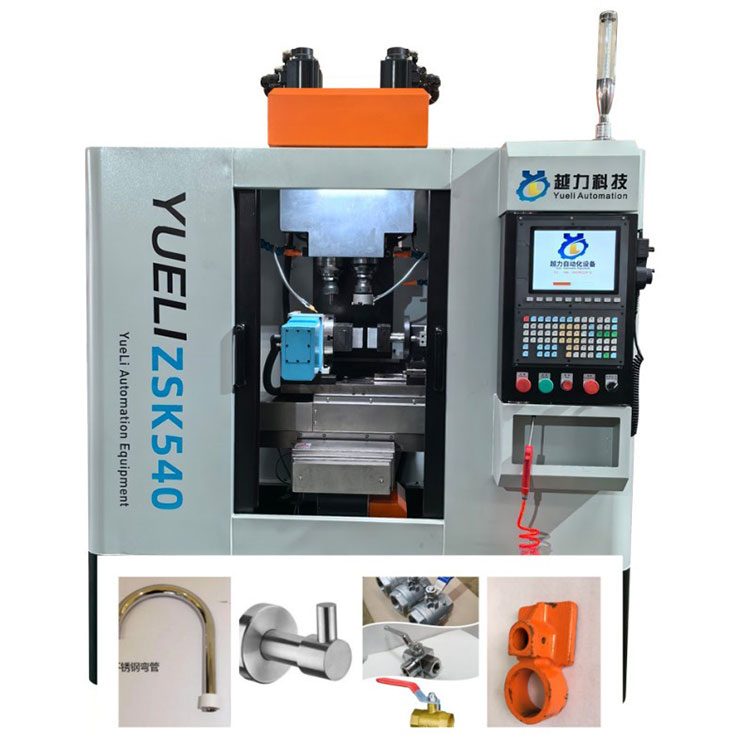

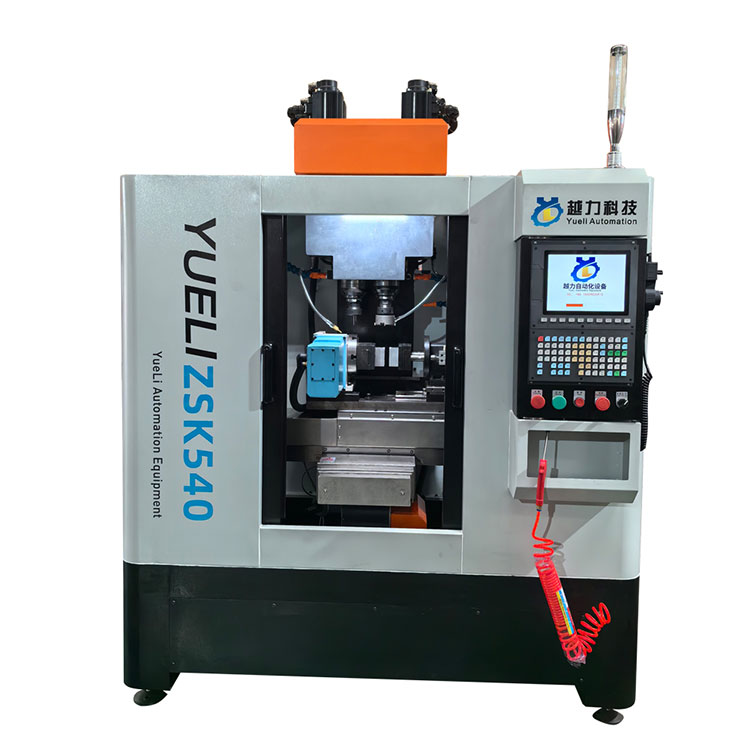

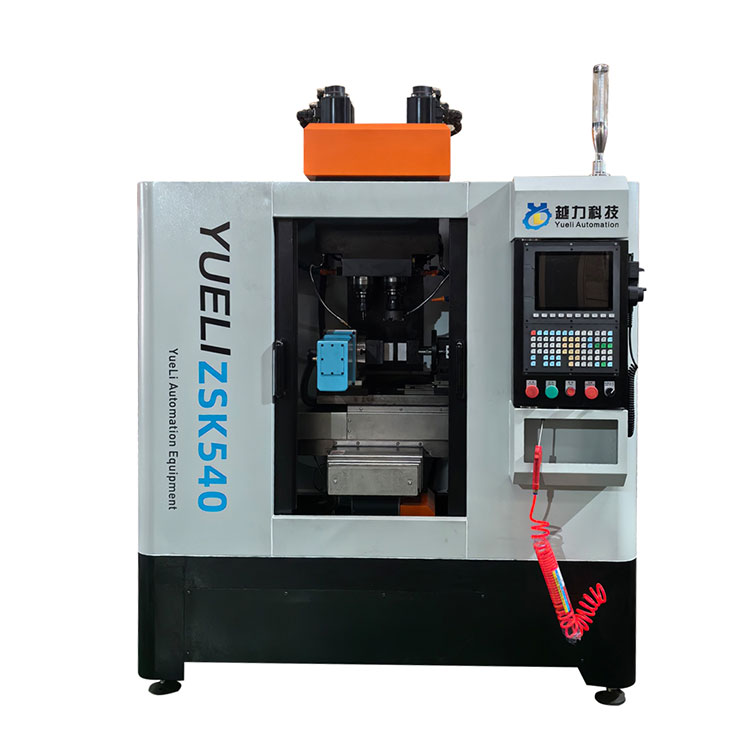

Vertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum
  • Vertikálne štvorosové obrábacie centrumVertikálne štvorosové obrábacie centrum

Vertikálne štvorosové obrábacie centrum

YueLi je jedným z profesionálnych výrobcov a dodávateľov vertikálnych štvorosových obrábacích centier v Číne. CNC systém HUST; dotyková obrazovka rozhranie človek-stroj, priateľský dialóg, intuitívne programovanie a jednoduchá obsluha. Bežní ľudia sa to rýchlo naučí.

Odoslať dopyt

Popis produktu

Vertikálne štvorosové obrábacie centrum (pre ventily, inštalatérske práce, sprchy)



Prehľad funkcií vertikálneho štvorosového obrábacieho centra:


CNC systém HUST; dotyková obrazovka rozhranie človek-stroj, priateľský dialóg, intuitívne programovanie a jednoduchá obsluha. Bežní ľudia sa to rýchlo naučí.

Štvorosové funkcie CNC sú: všetky štyri osi môžu vŕtať, závitovať, frézovať a postriebriť posuv guľôčkovej skrutky. Je vybavený hlavným servomotorom s výkonom 5,5 kW na realizáciu pevného závitovania systému. Dodáva sa s frekvenčným meničom a môže byť plynulá. O presnosť spracovania sa stará aj regulácia rýchlosti.

Pneumatické komponenty dovezené z Južnej Kórey.

so štvrtou osou otočného stola môže dokončiť rôzne rovinné vŕtanie, závitovanie, frézovanie, hákovú technológiu

Pracovný stôl a stredná podpera sú vybavené striebornými valčekovými drôtovými mierkami a valcovými skrutkami na dosiahnutie náročného rezania.

Digitálne riadené polohovanie, vysoká opakovateľnosť presnosti polohovania a rýchle nastavenie nástroja.

Prevádzka je pohodlná a rýchla, čo umožňuje jednej osobe mať viacero strojov, čo výrazne znižuje náklady na pracovnú silu a intenzitu práce.

Vybavené plne uzavretým ochranným krytom, aby bola dielňa čistá a uprataná


Mechanické parametre:



Špecifikácia názvu

50 štvorosová lineárna koľajnica

názov parametra

ZSK 540

Maximálny zdvih osi X (skrutka) mm

400 mm

Maximálny zdvih osi Y mm

280 mm

Priemer puzdra vretena mm

105 mm

Kužeľ vretena

BT40

Z1/Z2/Z3/Z4 maximálny zdvih mm

110 mm

Vzdialenosť vretena mm

120 mm

Koniec vretena k pracovnému stolu mm

250/500 mm

Vzdialenosť medzi osou vretena a koľajnicou lôžka mm

250

Maximálny priemer vŕtania mm

50 mm

Maximálny priemer závitu mm

50 mm

Otáčky vretena r/min

0-3000 ot./min

Výkon motora vretena KW

5,5 kW

Celkové rozmery LWH:

1700*1850*2250

Čistá hmotnosť obrábacieho stroja KG

1600 kg

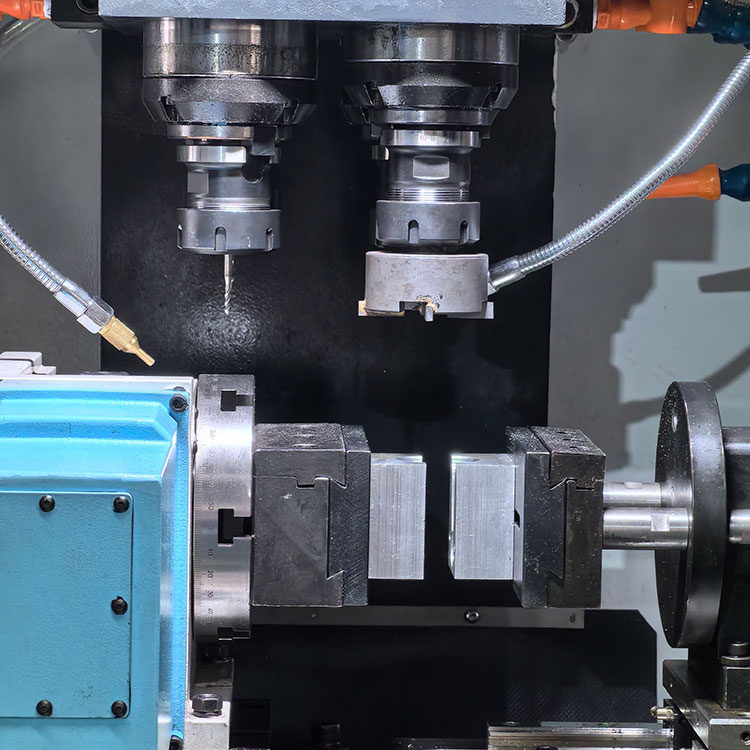

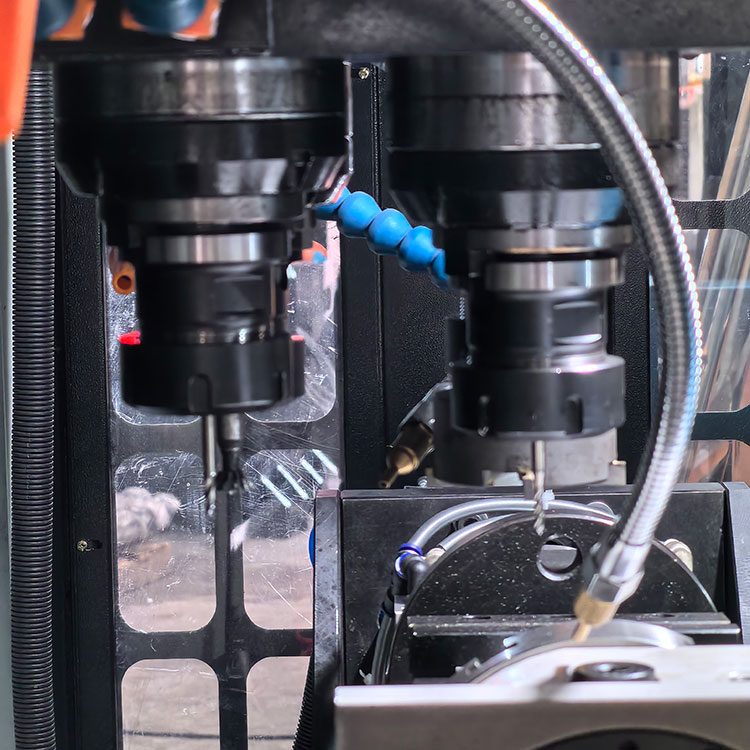

Spracovanie zobrazenia produktu:

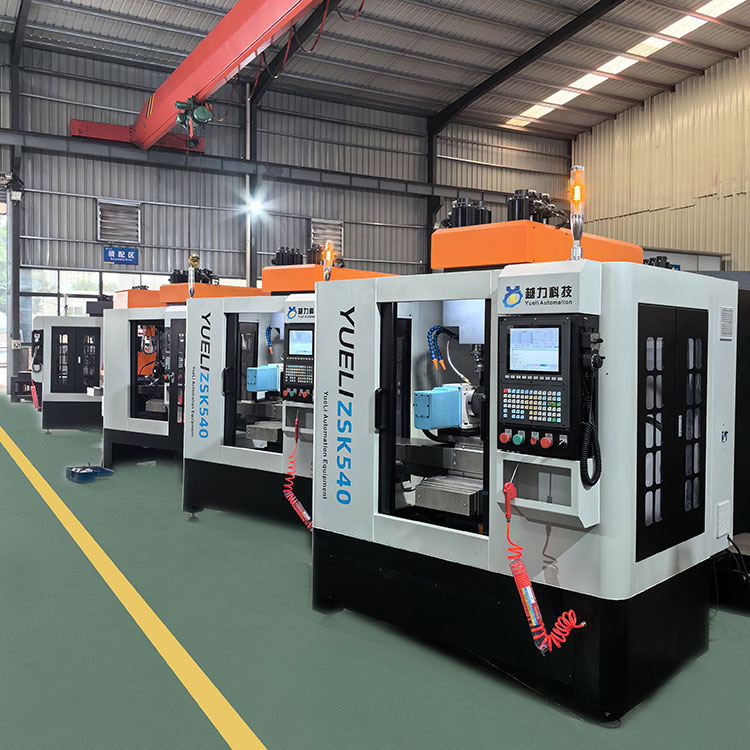

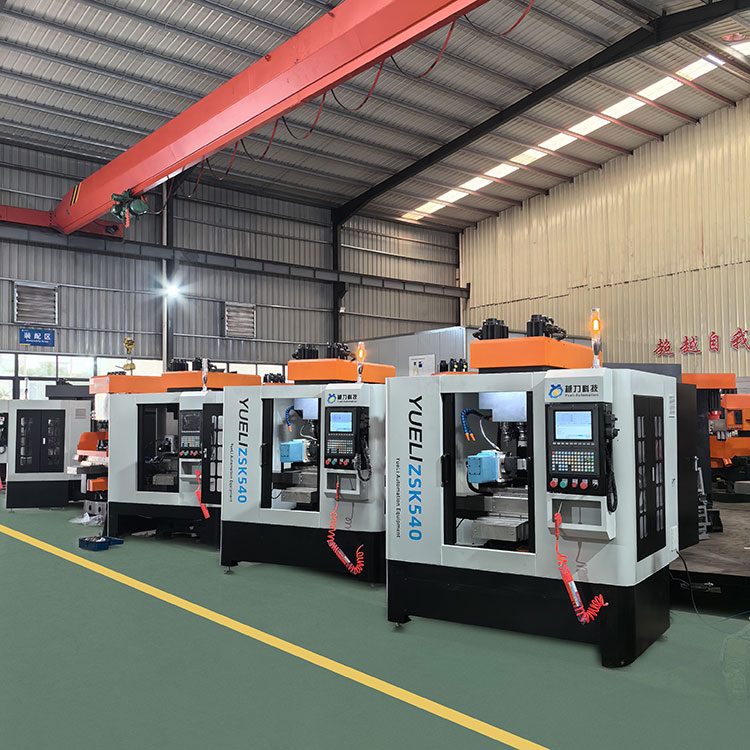

Proces produkcie:

1 Liatina bola renovovaná pri vysokých teplotách a starla viac ako šesť mesiacov.

2 Prísny proces montáže (montáž koľajníc, montáž skrutiek, montáž ložísk atď.)


3 Vynikajúca technológia škrabania (škrabanie základne motora, škrabanie čelnej plochy vretena, škrabanie povrchu montáže stĺpika).

4  Vedecký systém kontroly výroby a kvality s plnou sledovateľnosťou.


Zabezpečenie kvality


1. Pri vykonávaní detekcie chyby stúpania je možné súčasne zistiť priamosť lineárnej vodiacej koľajnice v smeroch xx a yy, aby sa zabezpečila presnosť spracovania a montáže každého komponentu obrábacieho stroja. Merala sa skutočná presnosť polohovania a opakovaná presnosť polohovania obrábacieho stroja.

2. Celý stroj zisťuje zvislosť vretena a presnosť pracovnej roviny a musí byť v rozmedzí 0,03 mm.

3. Celý stroj zisťuje kolmosť medzi vodiacou koľajnicou osi z a obrobkom a je potrebné zabezpečiť, aby bola v rozmedzí 0,03 mm.

4 Celý stroj zisťuje zvislosť vodiacej koľajnice osi xy a vyžaduje sa presnosť v rozmedzí 0,01 mm.




Oblasti použitia


Je vhodný na spracovanie malých a stredne veľkých sérií zložitých dielov, ako sú malé a stredne veľké škatule, dosky, platne, ventily, škrupiny, formy atď. , autodiely a lekárske vybavenie. priemyslu.
